循环节点

概述

循环节点用于在离线开发工作流中重复执行某个已发布的循环任务。用户可以结合多值参数按顺序遍历执行，也可以通过执行条件控制是否继续下一次循环，从而满足循环取数、分批处理、按条件重试和逐次推进等场景。

业务价值

循环节点用于解决工作流中重复执行同一处理逻辑的问题。通过将循环逻辑配置为可复用节点，用户无需手工复制多个相同子流程，即可完成按参数集合批量执行、按条件持续执行，降低任务编排复杂度并提升流程可维护性。

适用场景

循环节点适用于需要多次调用同一离线开发任务的场景。

  1. 按日期列表、分区列表或业务编码列表逐个执行同一子任务。
  2. 使用参数赋值节点生成多值参数后，对每个参数值依次执行下游处理逻辑。
  3. 需要先执行一次任务，再根据执行结果或循环次数判断是否继续下一轮处理。
  4. 需要在单次循环失败时继续处理后续数据批次，避免整条链路中断。

前提条件

使用本功能前，请确认以下条件已满足：

  1. 已进入离线开发工作流编辑页面。
  2. 当前账号具备目标工作流的编辑权限。
  3. 已存在可被引用的离线开发任务，且该任务存在发布态版本。
  4. 当前账号对目标循环任务具备「所有者」或「使用者」权限。
  5. 如需配置遍历参数或执行条件，相关任务参数、动态参数、全局参数或时间宏参数已提前准备完成。

添加循环节点

本章节介绍如何在工作流中新增循环节点并进入配置页面。

入口说明

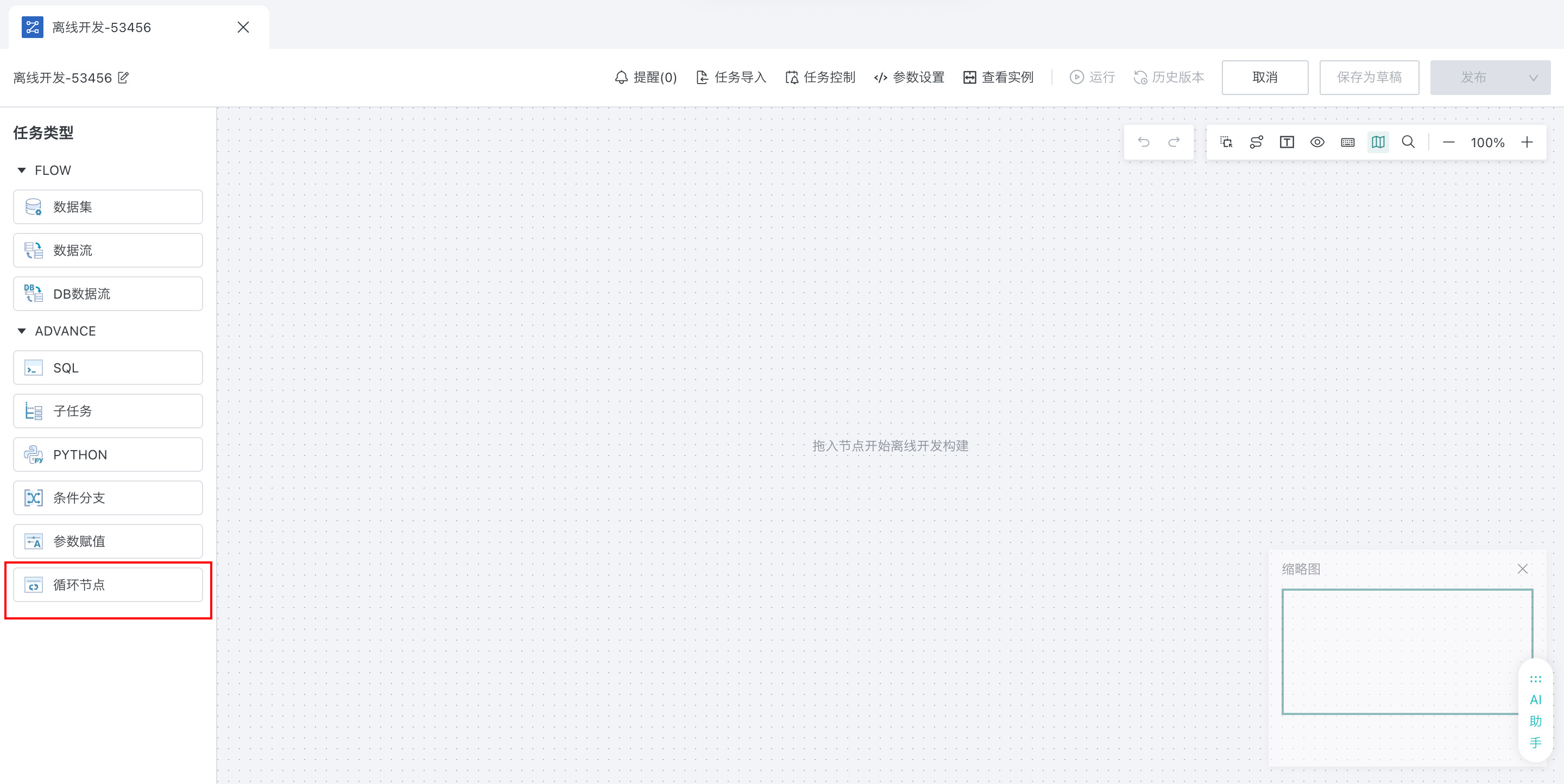

在「工作流编辑」页面，添加新节点时选择「循环节点」。

分步指南

  1. 在「工作流编辑」页面，点击添加节点入口。
  2. 在节点类型列表中，选择「循环节点」。
    系统在当前工作流画布中新增循环节点。
  3. 点击新增的循环节点，进入节点配置页面。

配置循环模式

本章节介绍循环节点支持的两种循环模式，以及各模式的适用方式。

入口说明

在「循环节点配置」页面，先选择循环模式，再完成节点配置和运行选项配置。

模式说明

循环节点支持以下两种模式：

循环模式说明典型用途
遍历循环按遍历参数的参数值逐次执行循环任务，参数遍历完成后自动退出循环。按日期列表、分区列表、批次列表逐个执行任务。
条件循环先执行一次循环任务，再根据执行条件判断是否继续下一次循环。按结果状态、循环次数或阈值条件持续执行任务。

循环模式默认为「遍历循环」。

配置遍历循环

本章节介绍如何在「遍历循环」模式下选择遍历参数、循环任务和运行选项。

入口说明

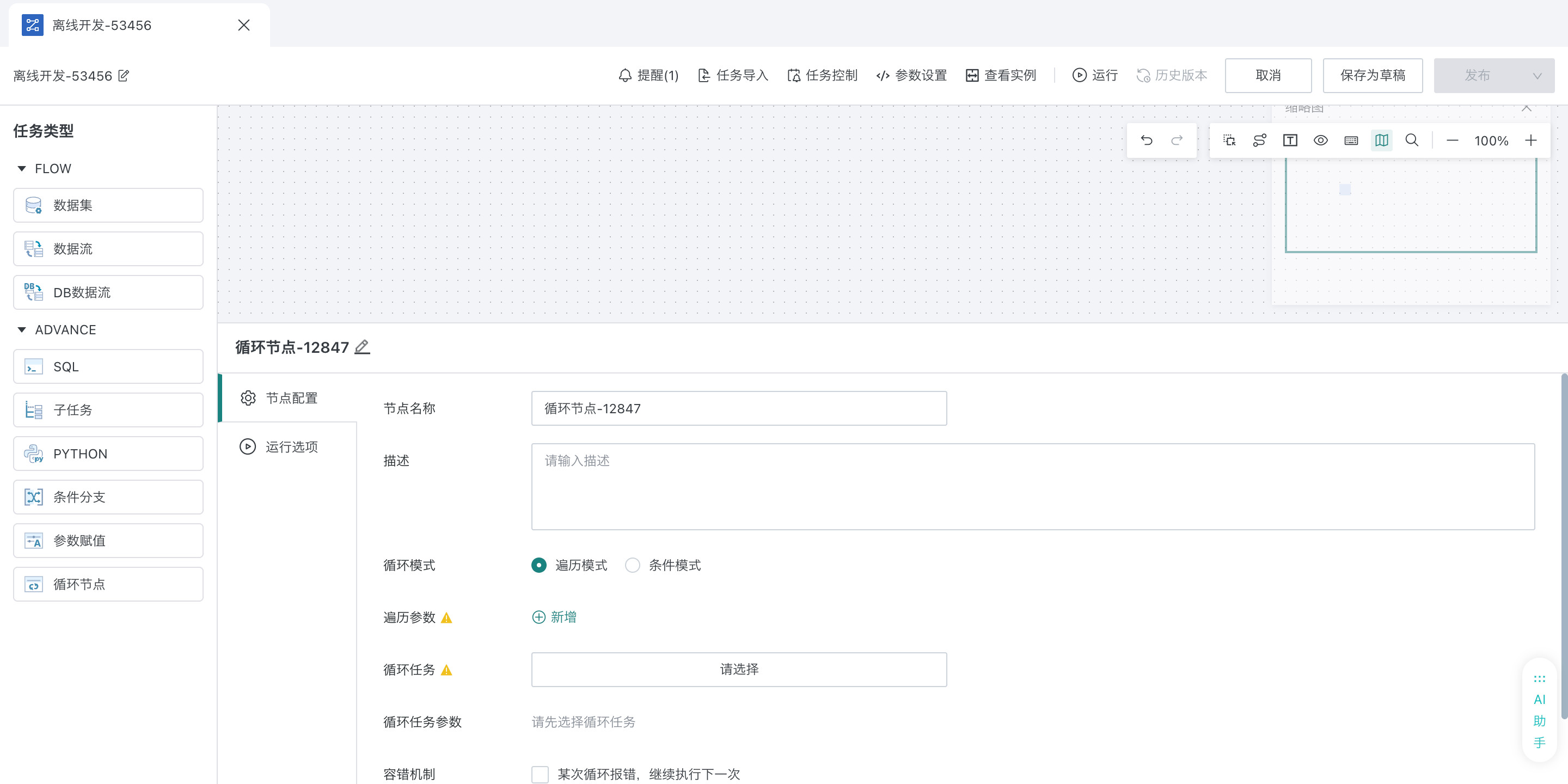

在「循环节点配置」页面，将「循环模式」设置为「遍历循环」。

分步指南

  1. 在「循环节点配置」页面，将「循环模式」设置为「遍历循环」。
  2. 配置遍历参数。
配置项说明
遍历参数必填。支持选择全局参数、动态参数、任务参数。支持添加多条。
参数值处理方式系统按参数值逐次遍历，参数值全部遍历完成后自动退出循环。
  1. 选择循环任务。
配置项说明
循环任务必填。仅支持选择当前账号具备「所有者」或「使用者」权限，且存在发布态版本的离线开发任务。
成环校验若所选循环任务与当前任务存在嵌套关系，系统直接报错，不允许保存。
  1. 当循环任务本身有任务参数，并且需要循环传参时，可以配置循环任务参数。
配置项说明
循环任务参数展示循环任务中已定义的任务参数。
参数值来源支持引用当前任务的任务参数、动态参数和全局参数。
多值参数传递规则若多值参数被选为遍历参数，则每次循环传入当前轮次对应的单个值；若未被选为遍历参数，则整体作为多值传入。
  1. 配置运行选项。
配置项说明
容错机制勾选后，某次循环失败时继续执行下一次循环，循环节点整体状态为成功。未勾选时，任一次循环失败都会导致当前循环节点失败。
最大循环次数默认值为 128，取值范围为 2 到 500。当参数尚未遍历完成但已达到最大循环次数时，系统停止继续循环，循环节点状态为成功。

配置条件循环

本章节介绍如何在「条件循环」模式下设置循环任务、执行条件和运行选项。

入口说明

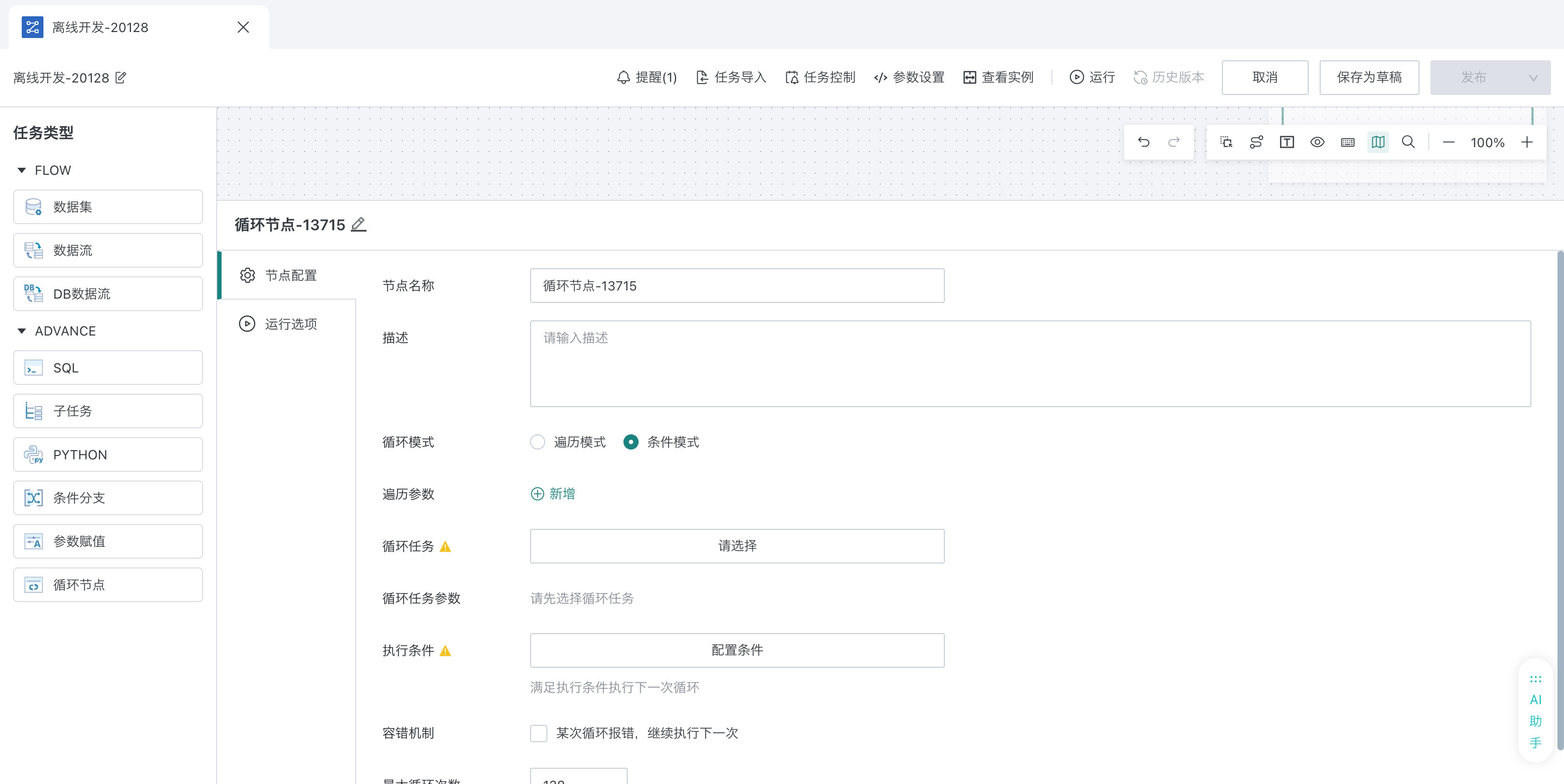

在「循环节点配置」页面，将「循环模式」设置为「条件循环」。

分步指南

  1. 在「循环节点配置」页面，将「循环模式」设置为「条件循环」。
  2. 按需配置遍历参数。
配置项说明
遍历参数非必填。支持选择全局参数、动态参数、任务参数，支持添加多条。
多值参数处理方式若多值参数被选为遍历参数，则条件判断和循环任务入参都按当前轮次的参数值执行；若未被选为遍历参数，则整体作为多值参与传递和判断。
  1. 选择循环任务。
配置项说明
循环任务必填。仅支持选择当前账号具备「所有者」或「使用者」权限，且存在发布态版本的离线开发任务。
成环校验若所选循环任务与当前任务存在嵌套关系，系统直接报错。
  1. 当循环任务本身有任务参数，并且需要循环传参时，可以配置循环任务参数。
配置项说明
循环任务参数展示循环任务中已定义的任务参数。
参数值来源支持引用当前任务的任务参数、动态参数和全局参数。
多值参数传递规则被选中的遍历参数按轮次传值，未选中的多值参数整体传入。
  1. 配置执行条件。

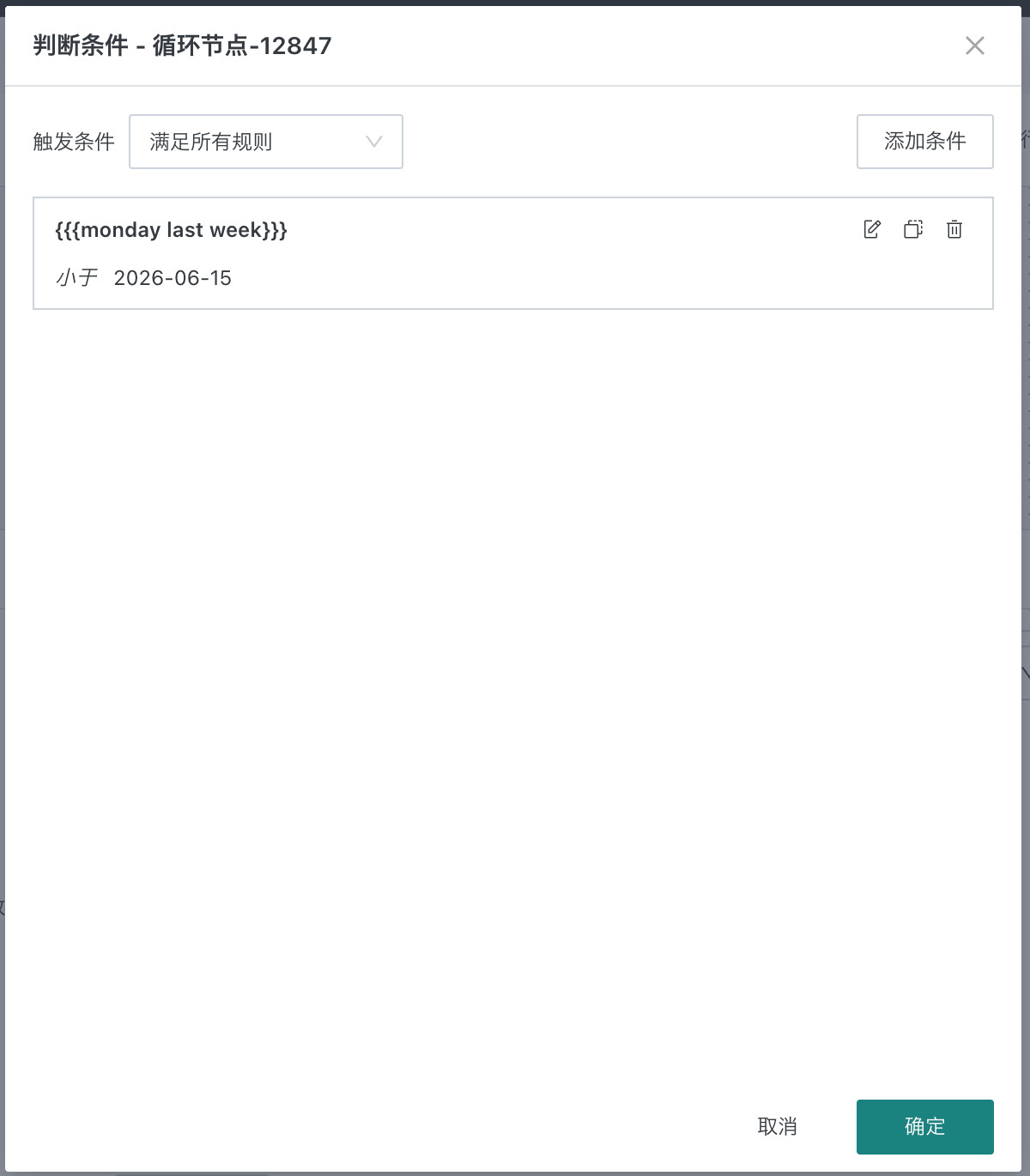

    点击「执行条件」后，系统打开条件配置弹窗。用户可新增一条或多条规则，满足条件时执行下一次循环，不满足时退出循环。
  2. 配置运行选项。
配置项说明
容错机制勾选后，某次循环失败时继续执行下一次循环，循环节点整体状态为成功。未勾选时，任一次循环失败都会导致当前任务失败。
最大循环次数默认值为 128，取值范围为 2 到 500。当执行条件持续满足且已达到最大循环次数时，系统停止继续循环，循环节点状态为成功。

条件循环采用“先执行一次，再判断是否继续”的执行方式。首次执行时不校验执行条件，只有从第二次循环开始才会根据条件决定是否继续。

配置执行条件

本章节介绍条件循环中执行条件的配置规则，包括参数类型、运算符和触发方式。

入口说明

在「循环节点配置」页面，选择「条件循环」模式后，点击「执行条件」。

条件规则

执行条件支持添加多条规则，并通过触发条件控制多条规则之间的关系。

配置项说明
触发条件支持选择「满足所有规则」或「满足任一规则」，默认值为「满足所有规则」。
可选参数支持任务参数、时间宏、动态参数、全局参数和内置参数。
内置参数支持 BUILT-IN_PARAMS.looptimes，表示当前循环次数，值类型为数值。
配置结果展示规则保存后，页面会回显触发条件和每条规则的判断表达式。

按参数类型配置规则

不同参数类型支持的判断方式不同。

参数类型支持的判断类型关键规则
文本范围、条件范围支持小于、小于等于、大于、大于等于、等于、不等于、区间、等于 Null 值、不等于 Null 值；条件支持等于、不等于、包含、不包含、以指定内容开始、以指定内容结尾、不以指定内容开始、不以指定内容结尾。
数值范围支持小于、小于等于、大于、大于等于、等于、不等于、区间、等于 Null 值、不等于 Null 值；可使用数值类型参数或内置参数 looptimes 参与比较。
日期范围支持小于、小于等于、大于、大于等于、等于、不等于、区间、等于 Null 值、不等于 Null 值；可使用日期类型的全局参数、任务参数、时间宏参数和动态参数参与比较。

比较项规则

配置规则时，系统会根据运算符和参数类型自动调整可选输入项。

  1. 当运算符为「等于 Null 值」或「不等于 Null 值」时，不显示比较项和对比值。
  2. 当运算符为「区间」时，可配置起始值和结束值，并选择边界是否包含等值。
  3. 当比较项选择「固定值」时，需手工输入或选择具体值。
  4. 当比较项选择参数类选项时，系统仅展示与当前参数类型一致的可用参数。

查看循环运行详情

本章节介绍循环节点运行后，如何在实例详情中查看每次循环的执行情况和下钻信息。

入口说明

在「任务监控」页面，进入目标任务实例详情后，双击循环节点或点击循环任务名称。

查看内容

进入循环节点实例详情后，可查看以下信息：

查看项说明
默认展示内容默认展示第一次循环的运行日志。
循环次数切换支持切换查看不同循环次数对应的日志。
成功 / 失败页签支持按执行结果区分查看成功和失败的循环记录。
开始时间展示每次循环的开始时间。
运行时长展示每次循环的执行耗时。
下钻查看当循环任务内部仍存在循环节点时，支持继续下钻到循环子任务。

失败循环处理

在失败页签中，可针对失败的子实例继续处理。

  1. 在循环节点实例详情中，切换到失败记录。
  2. 找到目标失败子实例。
  3. 执行重跑操作，重新运行对应失败子实例。

在任务监控中操作循环实例

本章节介绍循环节点执行期间或执行失败后，用户可在任务监控中执行的操作。

入口说明

可通过「任务监控 > 任务实例」页面，或「任务监控 > 循环节点实例记录」页面进入相关实例。

任务实例页面操作

当任务运行到循环节点时，可在任务实例页面执行以下操作：

操作说明
重跑重新运行任务。
从失败处运行从失败次数中的失败节点开始继续运行。
停止当循环仍在执行中时，在当前循环次数中的运行节点处停止执行。

循环节点实例记录页面操作

在「循环节点实例记录」页面，可直接针对循环节点实例执行以下操作：

操作说明
停止在循环次数中的运行节点处停止执行，父任务状态同时变更为停止。
重跑重跑整个循环任务。
从失败处运行从失败次数中的失败节点开始继续运行。

效果示例

以下示例用于帮助理解循环节点在批量处理场景中的典型用法。

操作前：用户需要按多个日期分区依次执行同一个子任务，只能复制多个相同节点或手工反复触发任务。

操作后：用户在循环节点中将日期参数配置为遍历参数，并指定同一个循环任务。任务运行时，系统会按日期值逐次执行该循环任务，直到参数遍历完成或达到最大循环次数。

注意事项/常见问题

本章节汇总使用循环节点时的关键限制和常见处理方式，便于快速排查问题。

注意事项

  • 循环任务仅支持选择存在发布态版本的离线开发任务。
  • 当前任务不能选择自身作为循环任务。
  • 若循环任务与当前任务存在嵌套关系，系统会阻止保存，避免形成任务成环。
  • 多值参数是否被选为遍历参数，会直接影响循环任务接收参数的方式和执行条件的判断方式。
  • 勾选「容错机制」后，即使某次循环失败，循环节点整体仍可能显示为成功。
  • 达到最大循环次数后，系统会停止继续循环；此时循环节点状态仍为成功。

常见问题

  • 问题：为什么系统提示循环任务不能被选择？
    解决方案：请检查该任务是否为当前任务自身，或是否与当前任务存在嵌套引用关系。存在成环风险时，系统不允许保存。
  • 问题：为什么循环没有遍历完所有参数值就结束了？
    解决方案：请检查是否已经达到「最大循环次数」，或当前为条件循环且执行条件已经不再满足。
  • 问题：为什么某次循环失败了，但循环节点整体仍显示成功？
    解决方案：当前节点已启用「容错机制」。启用后，单次循环失败不会中断整个循环节点。
  • 问题：为什么条件循环第一次就执行了，即使执行条件看起来并不满足？
    解决方案：条件循环采用先执行一次循环体、再判断是否继续下一次循环的机制。首次执行不受执行条件限制。

术语解释

在使用本功能前，建议了解以下术语。

术语解释
循环节点在工作流中用于重复执行某个循环任务的节点。
循环任务被循环节点重复调用的离线开发任务。
遍历参数在循环执行过程中按轮次逐个取值的参数。
条件循环先执行一次，再根据执行条件决定是否继续的循环模式。
容错机制单次循环失败时是否继续执行后续循环的控制策略。
最大循环次数循环节点允许执行的最大轮次上限。
