版本：8.3.0

世界地图管理

更新时间：2026-07-13 11:16:00

概述

世界地图管理用于维护世界地图的地区映射关系和地图数据文件。配置完成后，世界地图可以根据业务数据中的地区名称或地区代码，识别需要展示的地图层级，并加载对应的 GeoJSON 地图数据。

例如，业务数据中的地区值为“加利福尼亚州”时，会先识别出其地区代码为 US-CA，再根据 US-CA 的查找到上级地区代码为 US ，从而加载 US.json，最终绘制美国地图并对“加利福尼亚州”的区域进行着色。

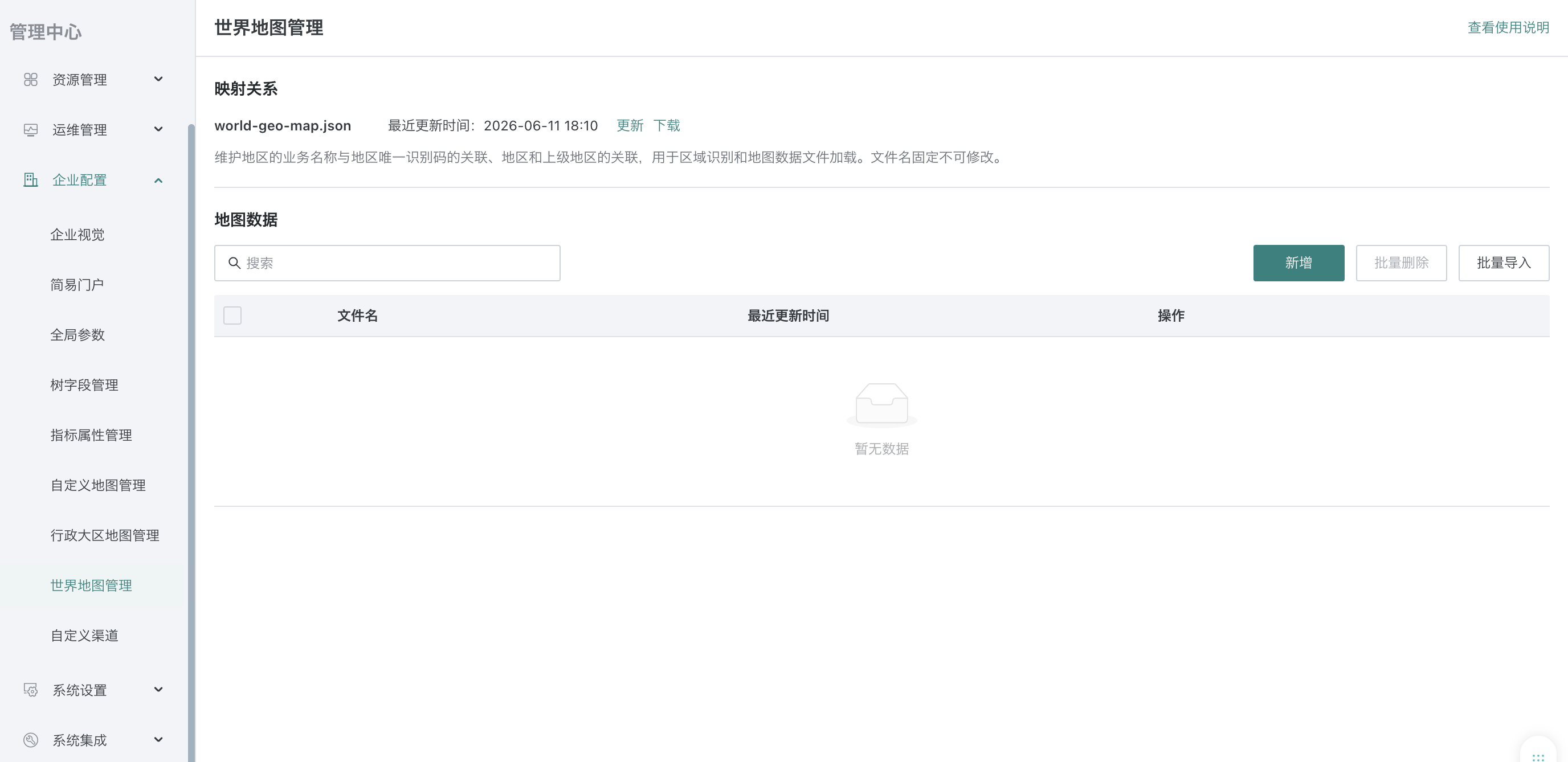

配置界面如下：

注意

本功能仅支持基于 ECharts 渲染的世界地图。

配置说明

地区代码

地区代码应使用唯一的字符串，建议仅包含英文字母、数字和中横线且不含空格，区分大小写。

地区代码用在如下地方：

textToCode 的值
codeToUpperCode 的键和值
地图数据文件名
地图数据文件中的feature.properties.code

地区代码建议使用 US、US-CA、US-CA-LA 这类能够体现层级的命名，但实际上下级关系仍以 codeToUpperCode 的配置为准。

文件之间的关系

需要以下两类文件来实现自定义地区的地图绘制：

文件	作用	命名要求
`world-geo-map.json`	维护业务地区名称、地区唯一识别码以及上下级地区关系	文件名固定，不可修改
地图数据文件	保存某个地区下一级区域的 GeoJSON 边界数据	文件名必须与该地区的地区代码一致，例如 `US.json` 用于加载美国的地图

系统按以下顺序识别并加载地图：

根据 world-geo-map.json，将业务地区名称转换为地区代码。
根据地区代码找到其上级地区代码。
加载以上级地区代码命名的地图数据文件。
根据「地图数据JSON」中各区域的 code 关联业务数据，并使用 name 显示区域名称。

以“加利福尼亚州”为例：

加利福尼亚州 → US-CA → 上级地区 US → 加载 US.json → 匹配地图地图 JSON文件中 code 为 US-CA 的区域

映射关系文件

映射关系文件名固定为 world-geo-map.json，可以在「世界地图管理」页面下载，文件中包含以下两个对象：

textToCode：定义业务地区名称与地区代码的映射。同一个地区可以配置中文名、英文名或企业内部使用的业务名称。
codeToUpperCode：定义地区代码与上级地区代码的关系。系统根据该关系判断需要加载哪个地图数据文件。

以下示例在系统内置的美国映射基础上，补充加利福尼亚州和洛杉矶县的名称及上下级关系：

{
  "textToCode": {
    "加利福尼亚州": "US-CA",
    "California": "US-CA",
    "洛杉矶县": "US-CA-LA",
    "Los Angeles County": "US-CA-LA"
  },
  "codeToUpperCode": {
    "US-CA": "US",
    "US-CA-LA": "US-CA"
  }
}

可以下载系统内置映射关系参考文件 base-world-geo-map.json查看系统已经支持的常用国家或地区中英文名称、地区代码和上下级关系。该文件仅用于参考，不需要修改或上传。

用户维护的 world-geo-map.json 中只需填写以下内容：

系统内置映射中没有的地区名称、地区代码或上下级关系。
需要覆盖系统内置映射的名称、地区代码或上下级关系。

用户上传的映射关系配置会与系统内置映射合并；存在相同名称或地区代码时，以用户上传的配置为准。

维护映射关系文件时，请注意：

world-geo-map.json 文件名固定，只能在「映射关系」区域维护。
修改前请先从系统下载当前文件，在已有内容上增补或修改，避免覆盖其他用户已经维护的自定义映射。
业务数据中的地区字段也可以直接使用 US-CA 等地区代码。此时可以不在 textToCode 中重复配置该值，但仍需在 codeToUpperCode 中配置其上级地区，系统才能确定需要加载的地图文件。

地图数据文件

地图数据文件使用 GeoJSON 格式。每个 feature.properties 至少需要包含：

code：当前区域的地区代码(注意唯一性)，用于关联业务数据。
name：当前区域在地图上显示的名称。

例如，US.json 中的加利福尼亚州可以按以下方式定义：

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "code": "US-CA",
        "name": "California"
      },
      "geometry": {
        "type": "Polygon",
        "coordinates": []
      }
    }
  ]
}

上述代码中的 coordinates 仅用于说明文件结构，实际使用时需要填写完整、有效的 GeoJSON 坐标。

地图数据文件遵循“文件名等于当前地图代码”的规则：

希望展示的区域	业务数据对应的地区代码	上级地区代码	需要上传的地图文件
世界各国家或地区	`US`、`CN` 等	`world1`	`world1.json`
美国各州	`US-CA`、`US-NY` 等	`US`	`US.json`
加利福尼亚州下级区域	`US-CA-LA` 等	`US-CA`	`US-CA.json`

维护地图数据文件时，请注意：

单个地图数据文件仅支持 JSON 格式，文件大小不超过 10 MB，上传前请尽量使用工具进行压缩或裁剪坐标点精度，减小地图加载压力。
文件名需要与对应地区代码一致；除 .json 后缀外，只能包含字母、数字和中横线。
批量导入时压缩包内单个 JSON 文件仍需符合上述规则。
新增或批量导入同名文件时，系统会覆盖已有文件。
更新已有文件只会替换文件内容，不会修改列表中的原文件名。
删除地图数据文件后，依赖该文件的下级地图将无法加载。

文件内容校验

上传页面只校验文件类型、大小和文件名，不校验 JSON 语法、GeoJSON 坐标以及 code、name 是否完整。建议在上传前使用 JSON 或 GeoJSON 校验工具检查文件。code 缺失或上下级关系配置错误，可能导致地图无法生成、区域无法着色或下钻后地图加载失败。

使用示例

世界地图卡片的创建和字段配置方法参见世界地图。

以下示例为美国下钻后的效果。示例所需的业务数据、映射关系和地图数据可以参考：世界地图美国下钻示例。

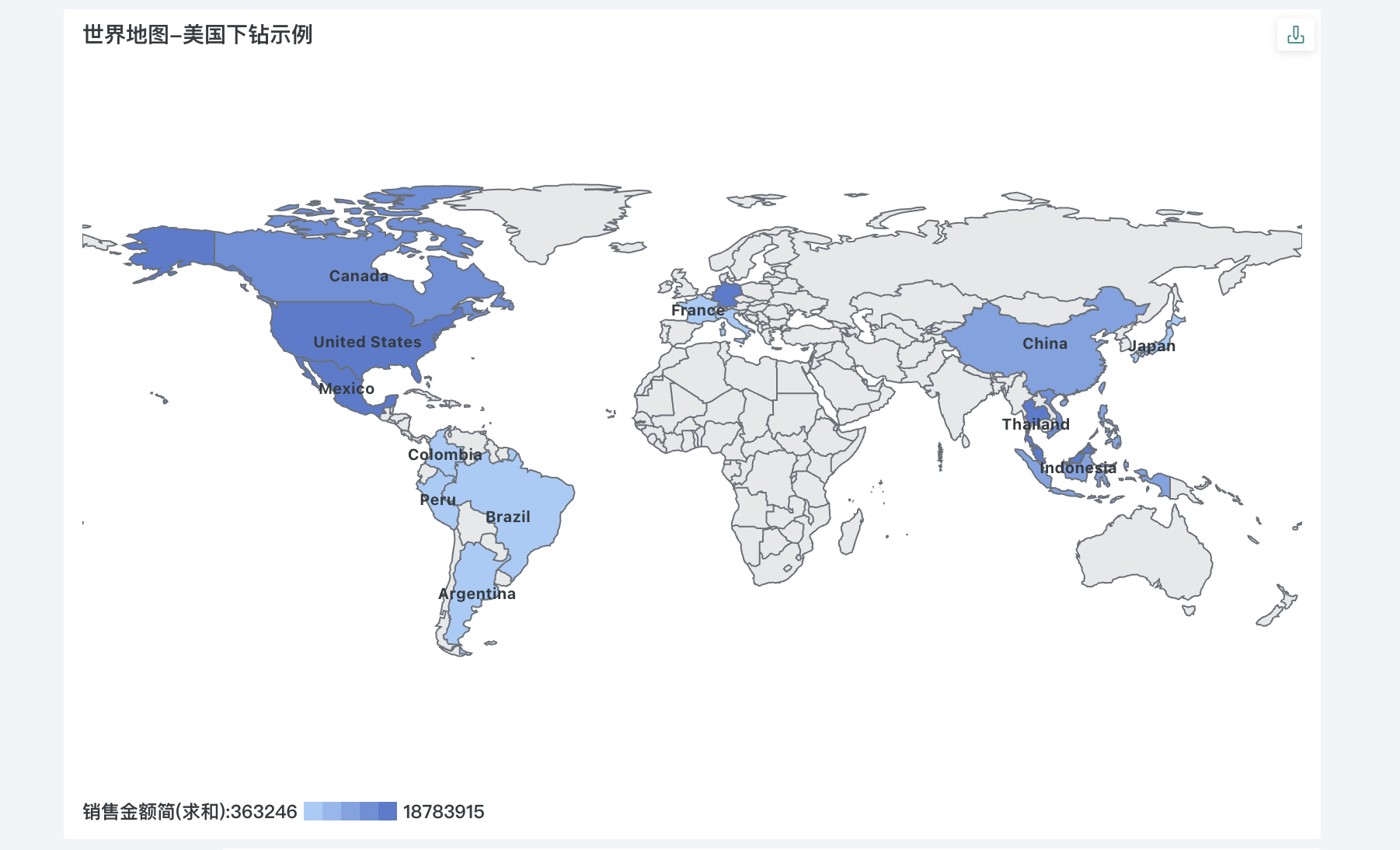

世界级展示效果：

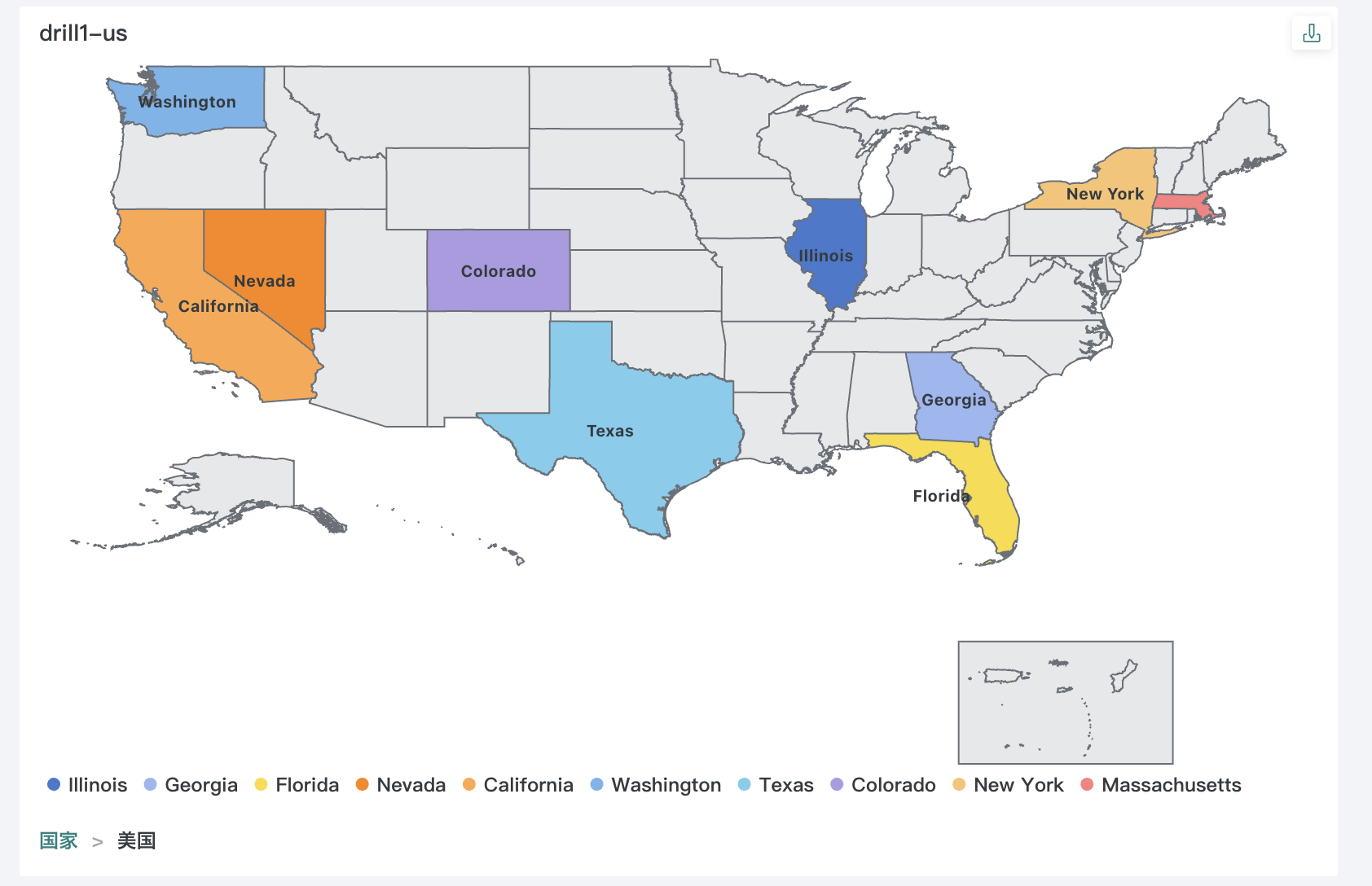

下钻到美国州级区域后的效果：

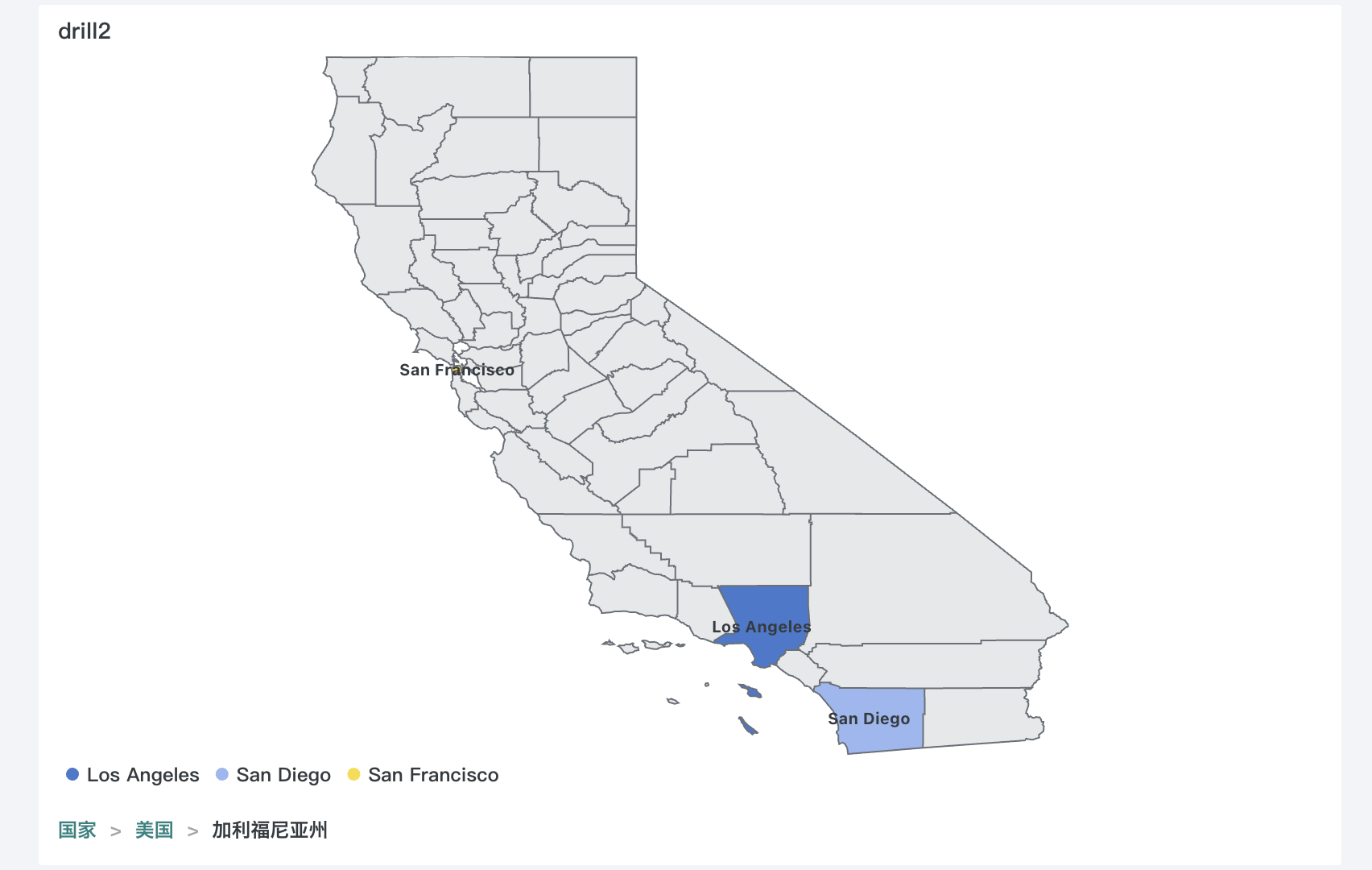

继续下钻到加利福尼亚州下级区域后的效果：

常见问题

图表提示“当前图表配置的地理位置信息无法识别”

请按以下顺序检查：

业务地区名称是否已在 textToCode 中配置，或业务数据是否直接使用了有效的地区代码。
地区代码是否已在 codeToUpperCode 中配置上级地区。
world-geo-map.json 是否为合法 JSON，字段名是否正确。

下钻后地图加载失败

请检查对应的地图文件是否已经上传。例如，展示美国各州时需要上传 US.json；展示加利福尼亚州下级区域时需要上传 US-CA.json。

同时确认文件名与 codeToUpperCode 配置完全一致，包括大小写。

地图可以打开，但部分区域没有着色

请检查：

业务数据转换后的地区代码是否与 GeoJSON 中 feature.properties.code 完全一致。
GeoJSON 中是否包含 code 和 name。
当前维度数据是否混入其他层级或其他上级地区的数据。
业务地区名称是否存在多余空格、不同语言写法或企业自定义别名；如有，请在 textToCode 中补充映射。
