瀑布图

概述

图表介绍

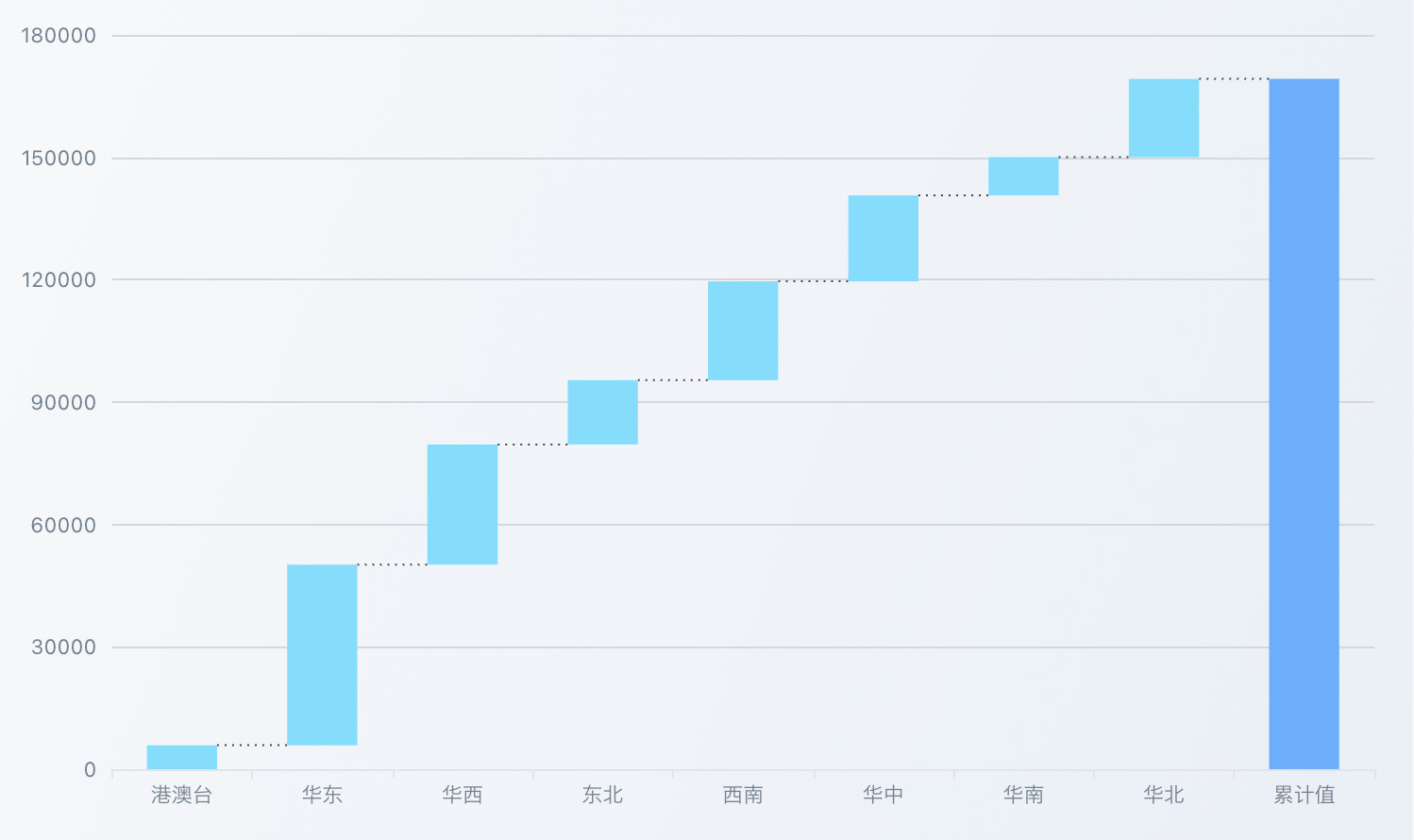

瀑布图是一种特殊的柱状图，通过展示正向和负向数值的累计效果，直观呈现数据从初始值到最终值的变化过程。它以瀑布流的形式展示各个项目对总体的贡献，清晰呈现数据的增减变化。

适用场景

此图表最适用于需要展示各组成部分对整体的贡献，以及数据从起始值到最终值的变化过程的场景。
例如，用瀑布图展示不同大区对总销售额的贡献，清晰呈现各因素的影响方向和程度。

图表特点

优点

• 变化清晰：直观展示各因素对总体的影响方向和程度。
• 过程可视：完整呈现数据从起点到终点的变化过程和原因。
• 比较直观：便于比较不同项目之间的贡献大小。

缺点

• 数据限制：过多的数据项可能导致图表拥挤，损害其可读性。
• 理解门槛：初次使用的用户可能需要时间理解图表的累计逻辑。

使用指导

创建仪表板

详细步骤可参考新建仪表板。

创建图表

1. 点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。



2. 点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。




3. 选择需要进行图表分析的数据集后点击「确定」。




4. 若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。

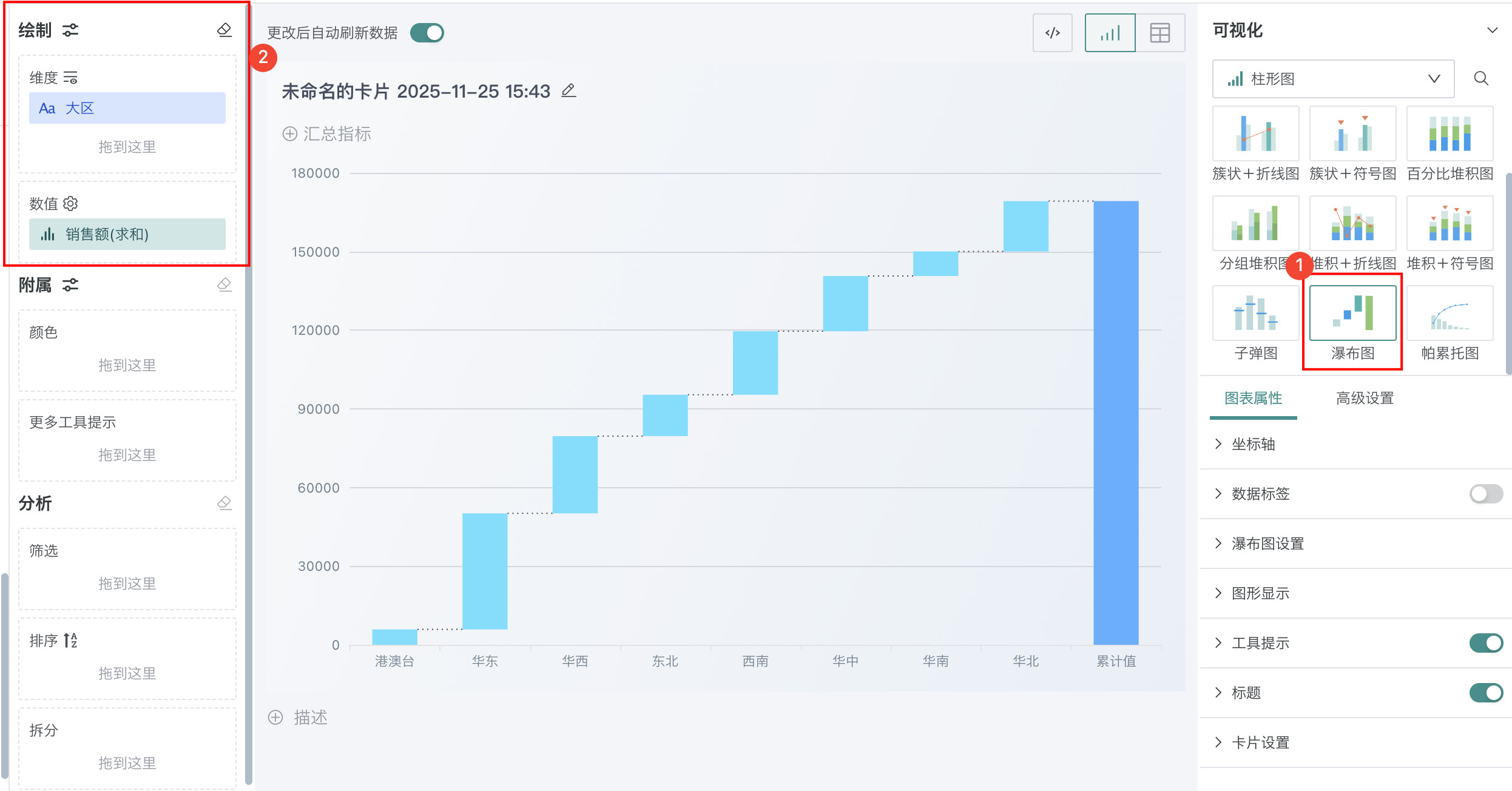

5. 在「可视化」区域中选择「瀑布图」，将左侧「数据集」区域的「大区」拖至「绘制」区域的「维度」，「销售额」拖至「数值」。

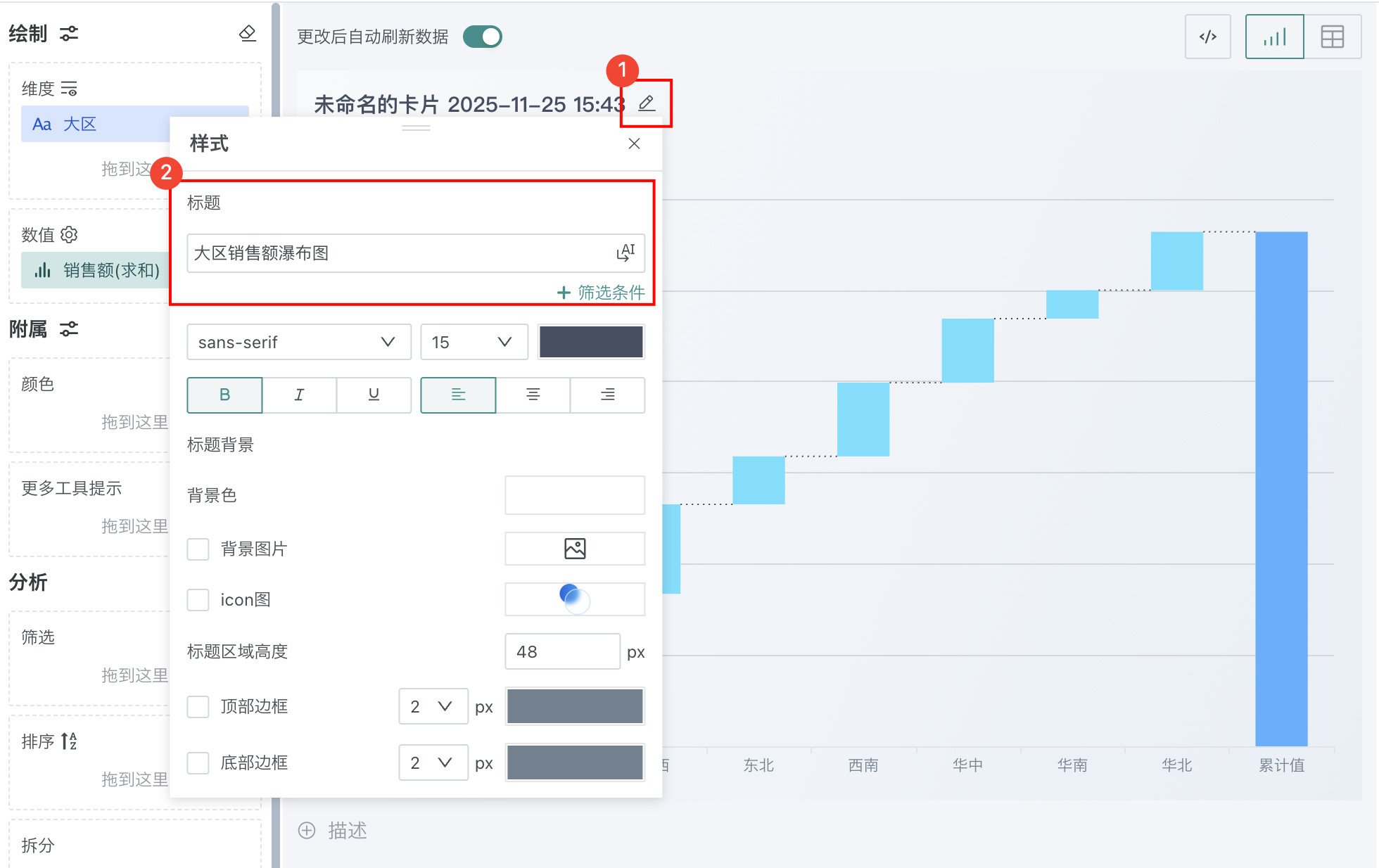

6. 点击标题右侧编辑按钮，为图表命名。

   说明

   可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。



美化图表

设置颜色

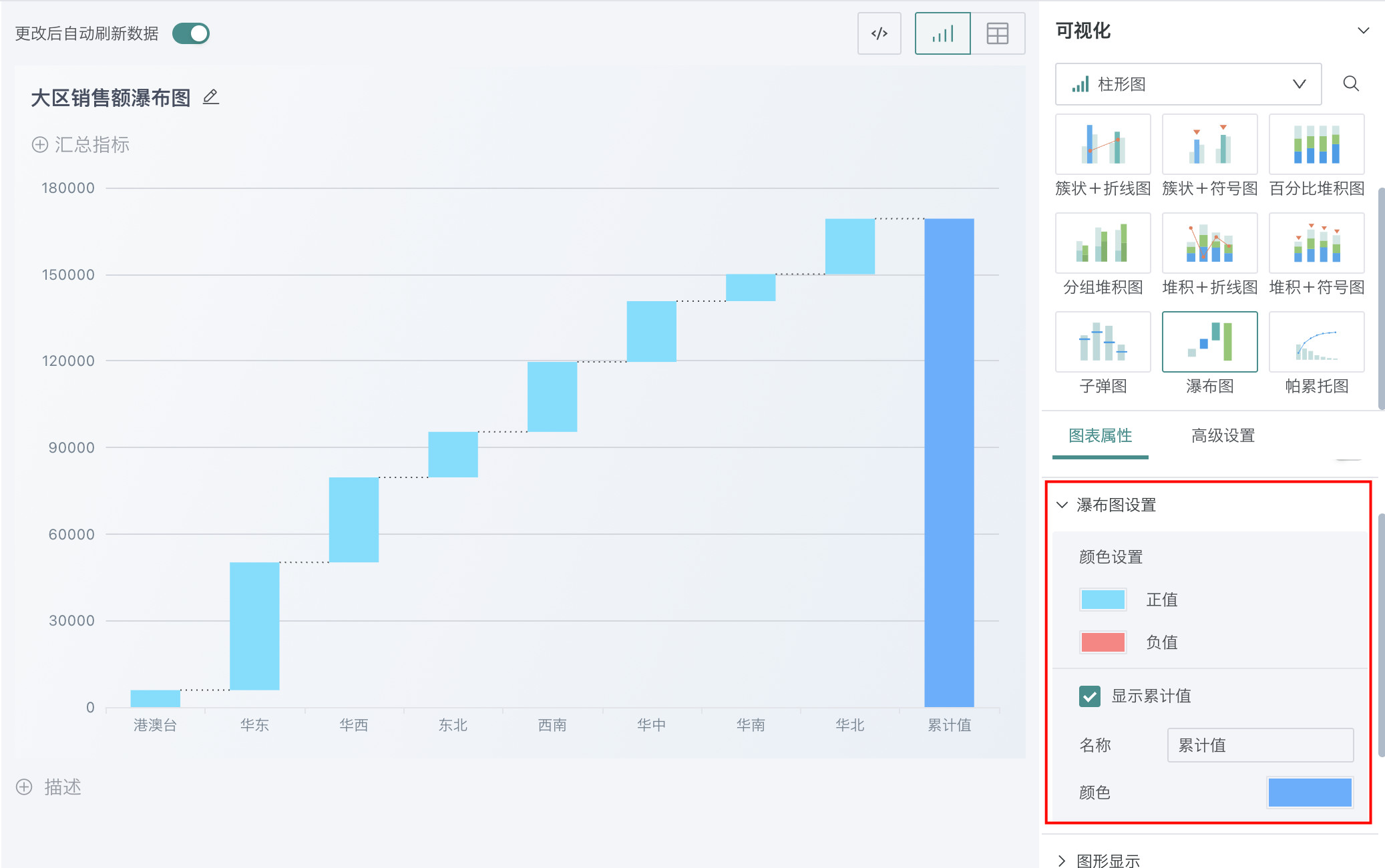

• 纯色版：在「图表属性」区域的「瀑布图设置」中，可以设置正、负值的颜色，是否选择「显示累计值」，调整累计值的名称的颜色。

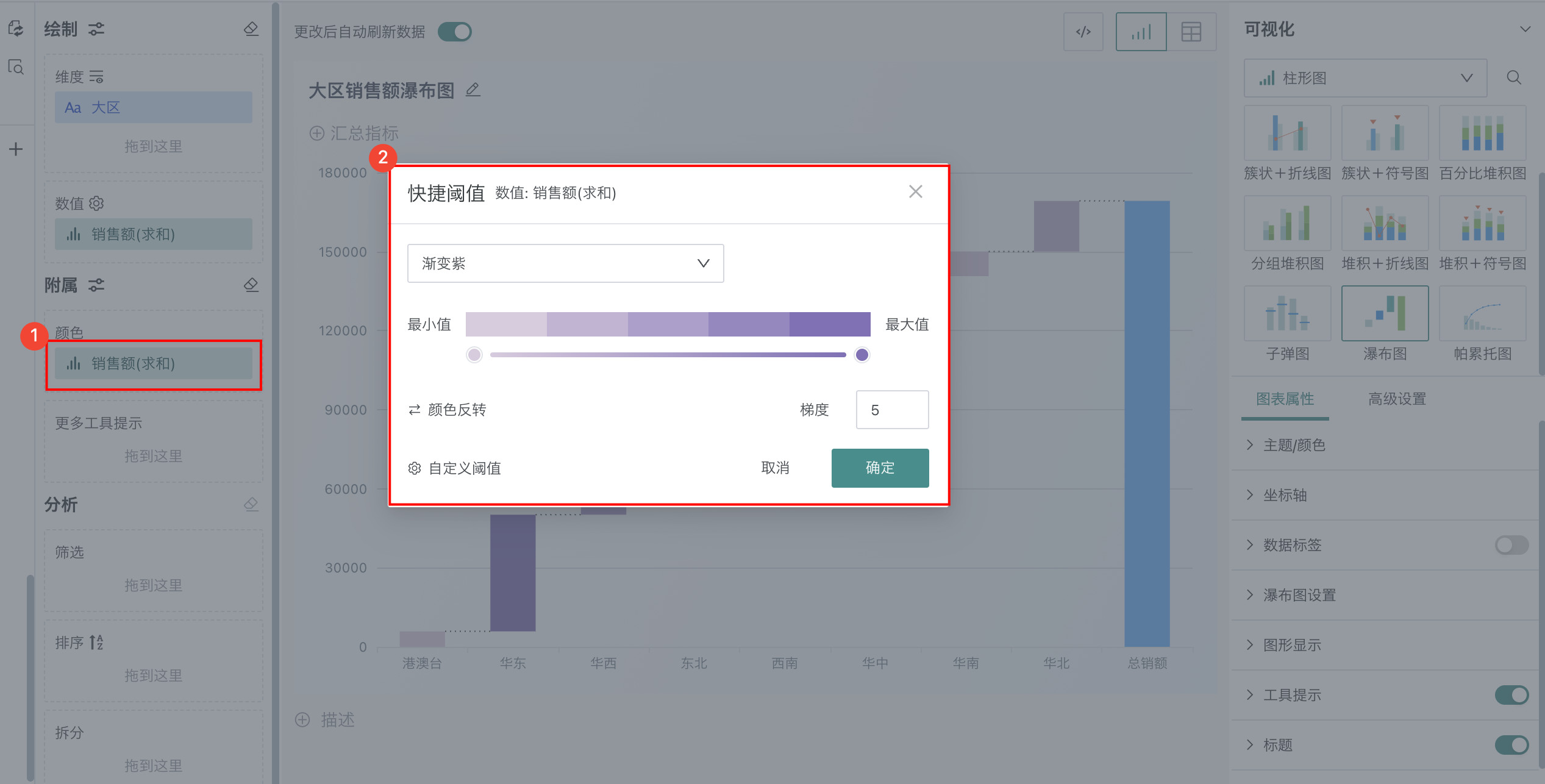

• 渐变版：将「销售额」拖入「颜色」，依次点击「销售额>颜色设置」，弹出「快捷阈值」设置框，可以根据需求和喜好选择渐变色。

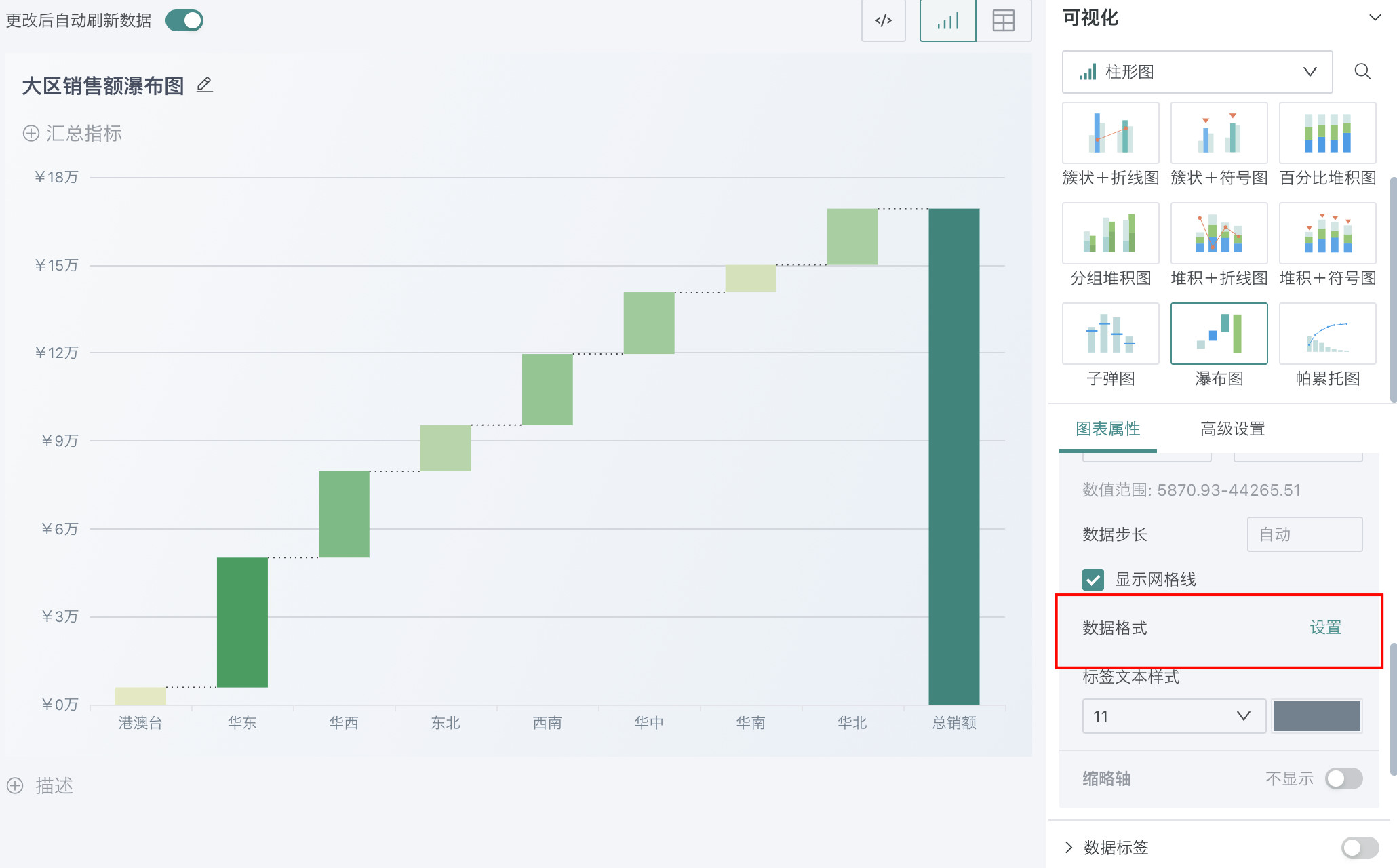

设置数据格式

在「图表属性」区域的「坐标轴」中，可以修改数据格式。点击「设置」，「类型」选择「货币」，「精度」选择「0」，「计数单位」选择「万」，点击「确定」。

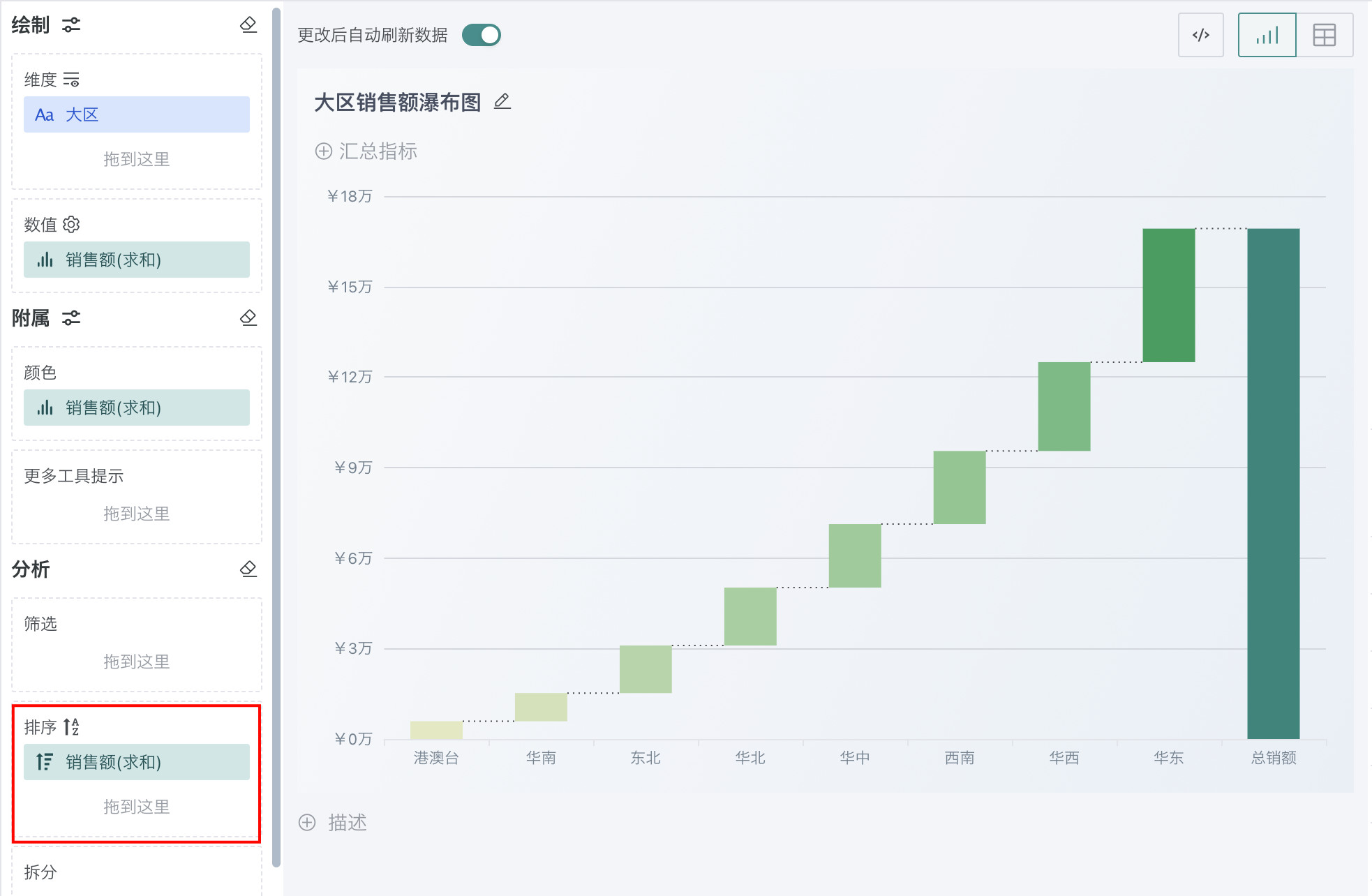

排序

将「销售额」拖至「分析」区域的「排序」中，图表会按照各大区销售额从低到高的顺序呈现。

其余操作

• 图表绘制区域更多介绍可参考图表绘制。
• 图表属性区域更多介绍可参考图表-图表属性。
• 高级设置区域更多介绍可参考知识反馈、分析结果存储和数据解释。

发布图表

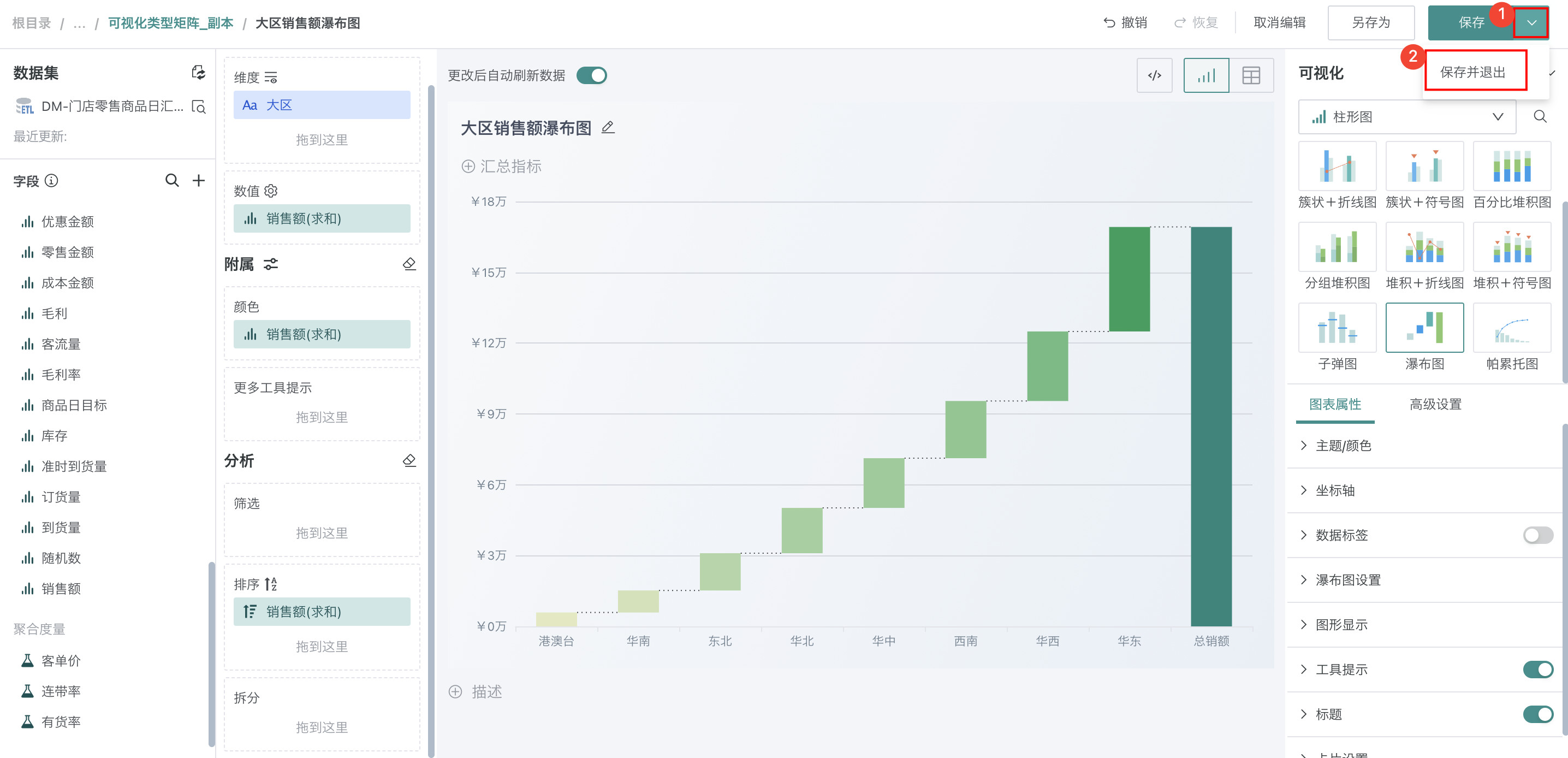

1. 点击右上角「保存并退出」，完成图表创建。

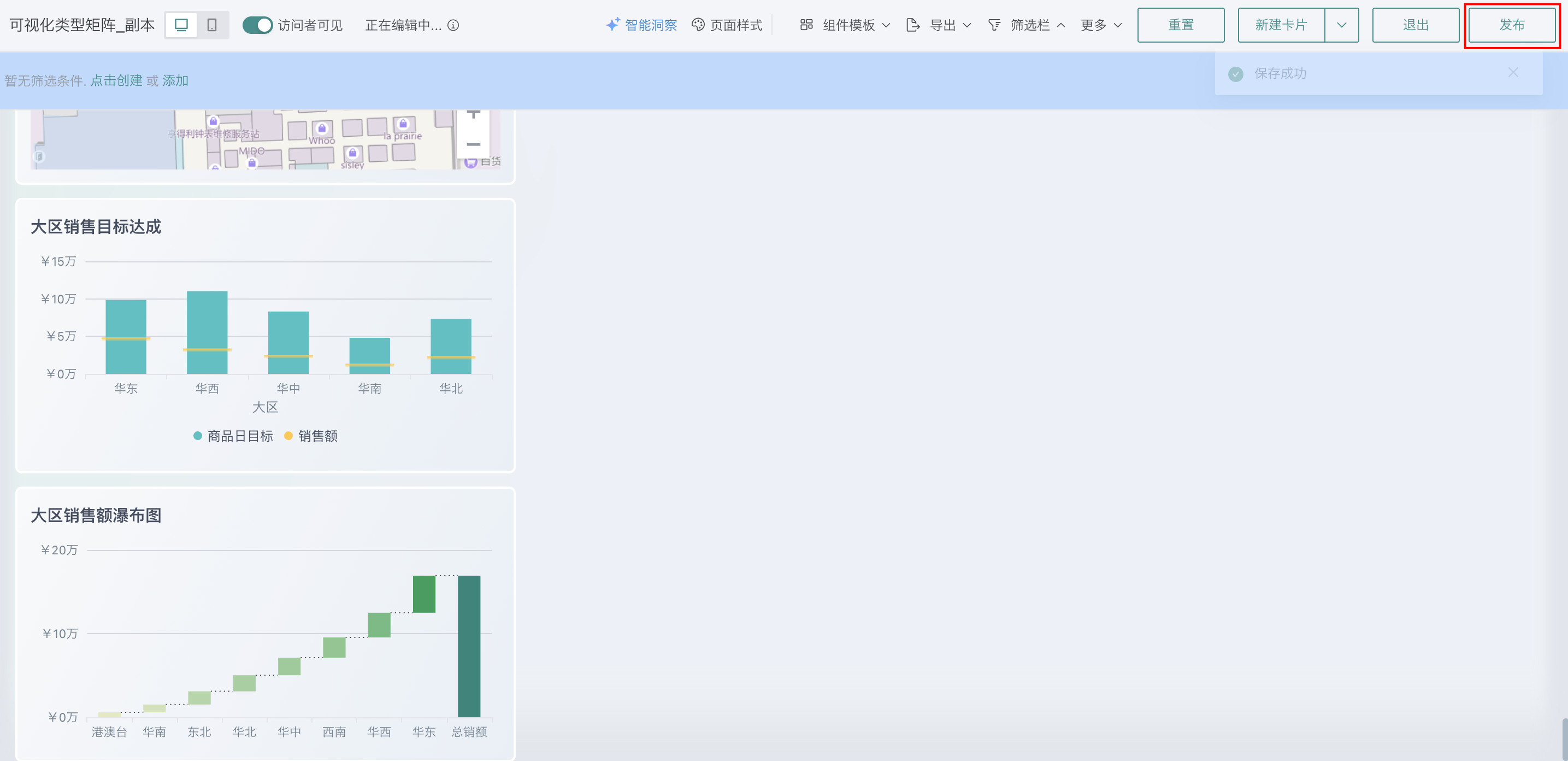

2. 点击右上角「发布」，将仪表板发布上线。



效果查看

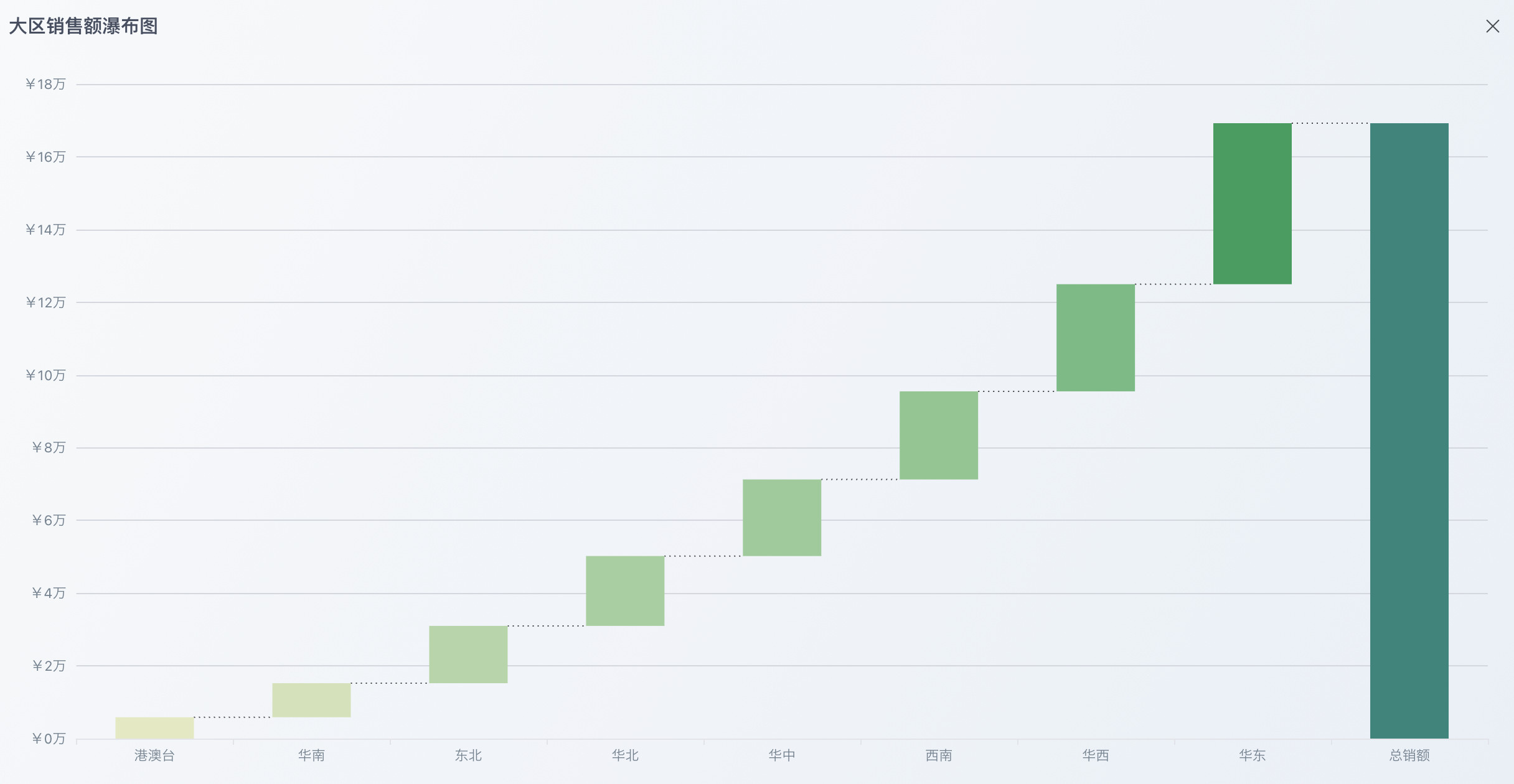

PC端

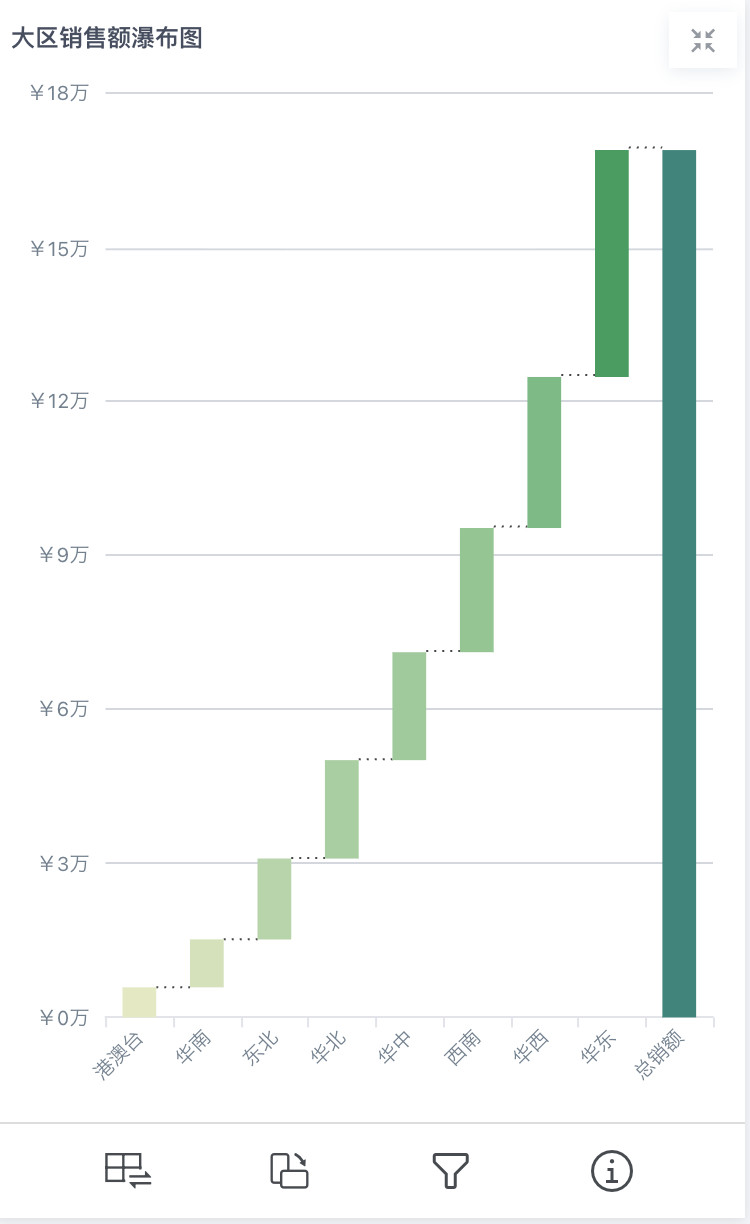

移动端

说明

移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
