二维桑基图

概述

二维桑基图是一种特殊类型的流程图，通过流的宽度来展示数据流量的大小，用于直观呈现数据从一个状态到另一个状态的流向和转换关系。它由节点和连接这些节点的流组成，流的宽度与流量成正比，能够清晰展示数据的分布和流动模式。

适用场景

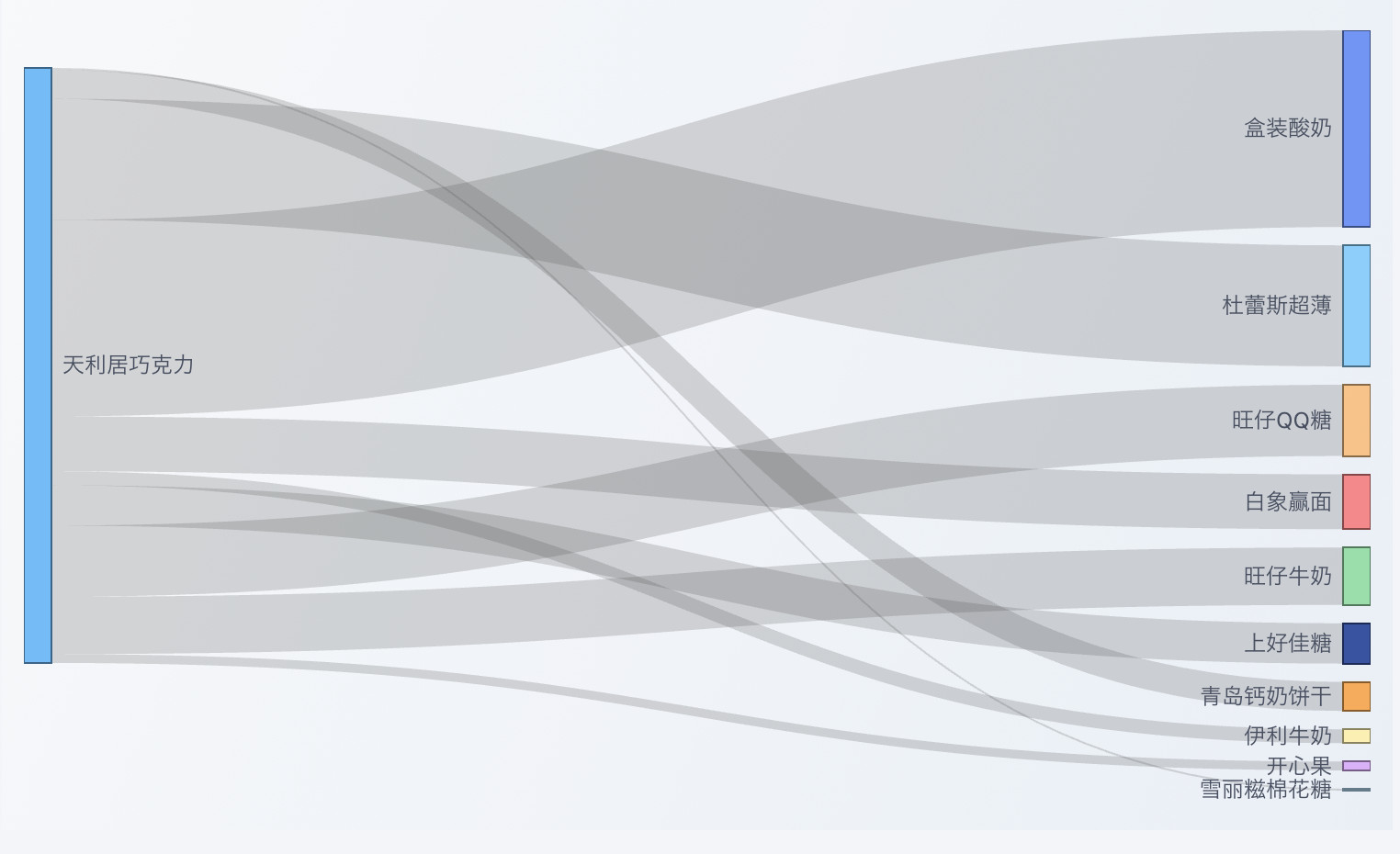

适用于需要分析和展示数据流动关系、转换过程和分配比例的场景，如能源流向分析、供应链物流管理、用户行为路径分析、资金流向追踪、销售渠道转化分析、信息传播路径研究等。如图所示：

图表特点

优点：

• 能够直观展示数据流量的大小和流动方向
• 清晰呈现不同节点间的连接关系和转换比例
• 适合分析复杂系统中的资源分配和流动模式
• 支持多维度数据的可视化展示

缺点：

• 当节点和连接过多时，图表可能变得复杂难以解读
• 对于数值差异较大的数据，小流量可能会被忽略或难以识别
• 在移动设备上显示效果可能不佳，需要横向滚动查看

使用指导

创建仪表板

详细步骤可参考新建仪表板。

创建图表

1. 点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。



2. 点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。




3. 选择需要进行图表分析的数据集后点击「确定」。




4. 若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。

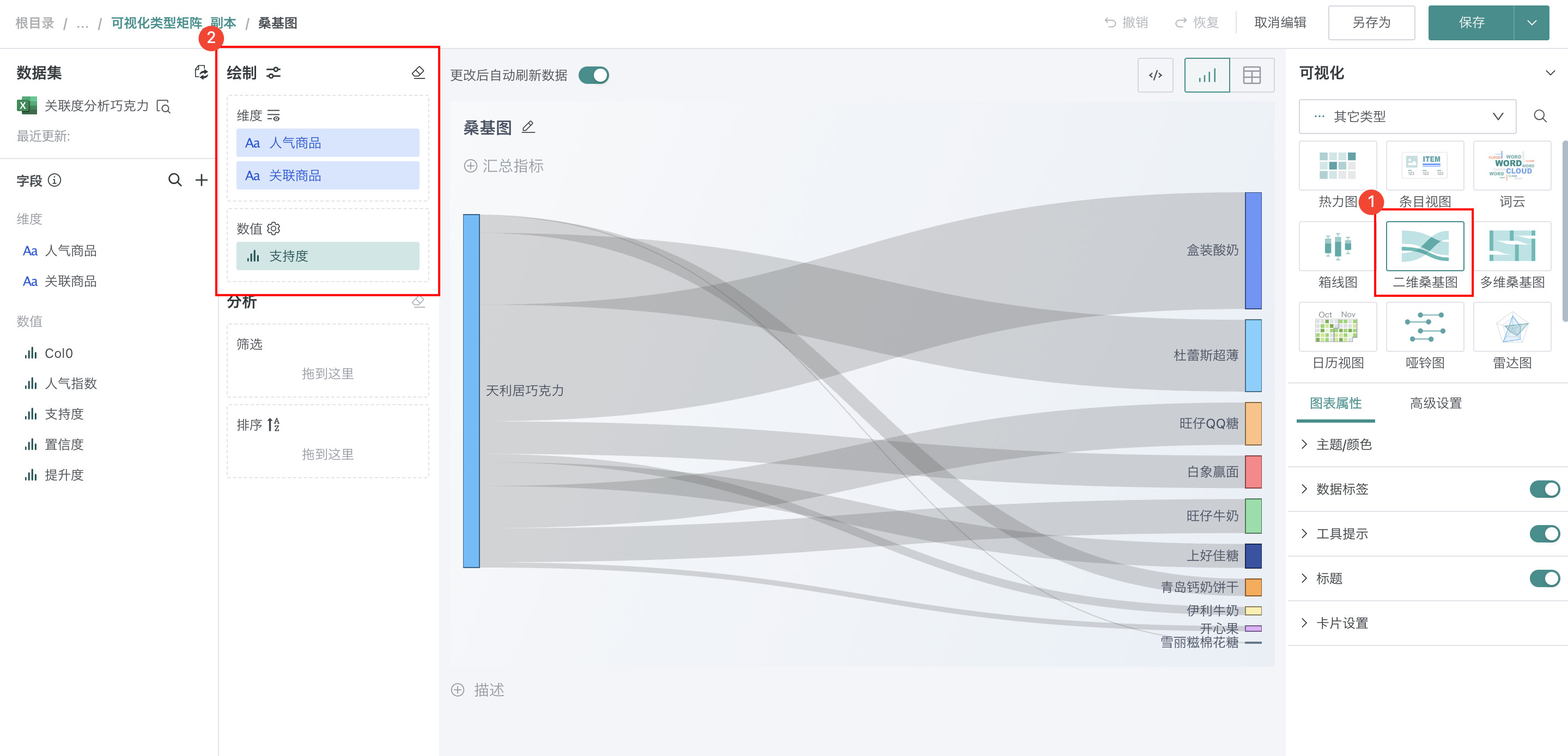

5. 在「可视化」区域中选择「二维桑基图」，将左侧「数据集」区域的「人气商品」和「关联商品」拖至「绘制」区域的「维度」，「支持度」拖至「数值」。

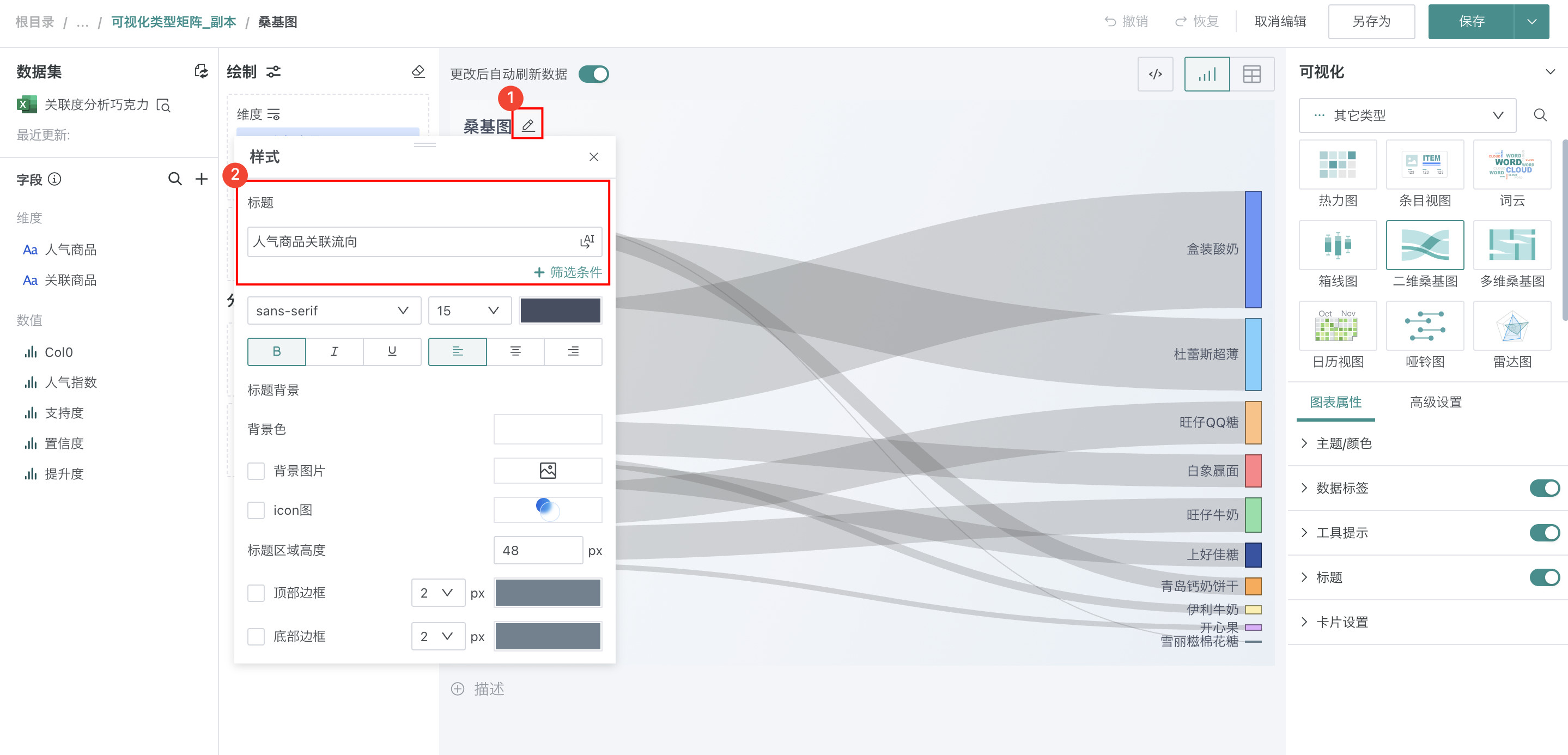

6. 点击标题右侧编辑按钮，为图表命名。

   说明

   可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。



美化图表

设置颜色

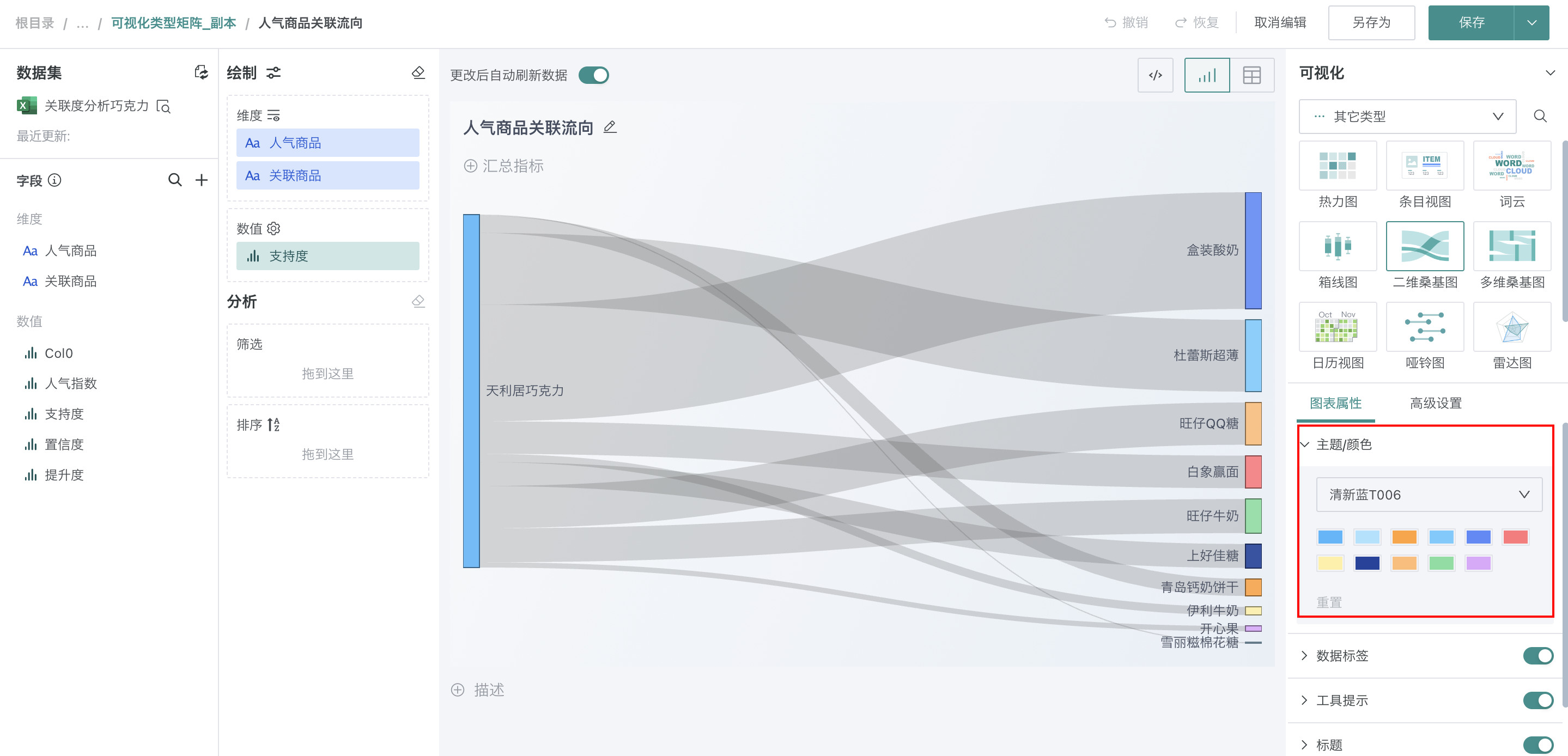

在「图表属性」区域的「主题/颜色」中，可以根据偏好和需求进行选择。

其余操作

• 图表绘制区域更多介绍可参考图表绘制。
• 图表属性区域更多介绍可参考图表-图表属性。
• 高级设置区域更多介绍可参考知识反馈、分析结果存储和数据解释。

发布图表

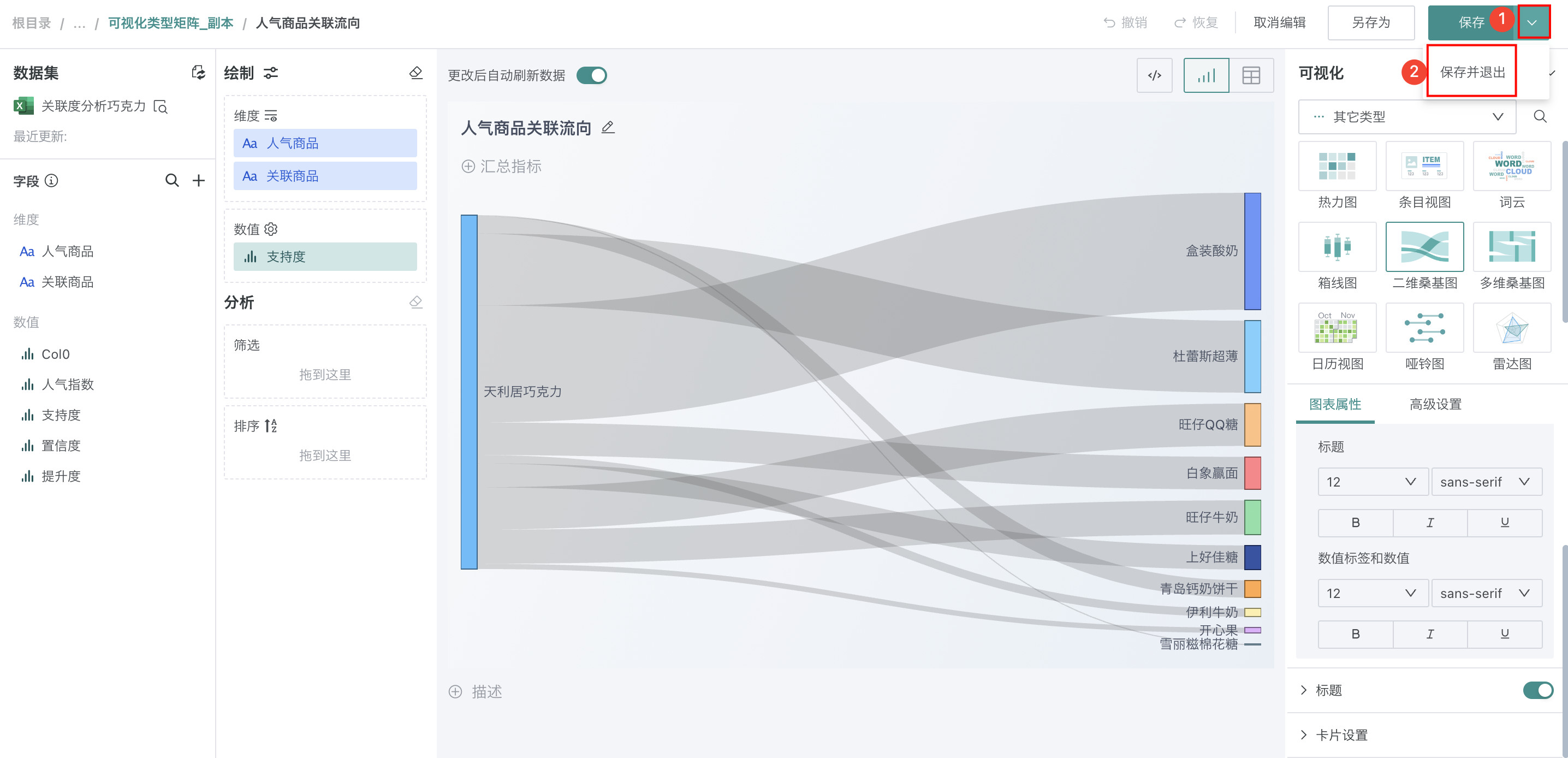

1. 点击右上角「保存并退出」，完成图表创建。



2. 点击右上角「发布」，将仪表板发布上线。



效果查看

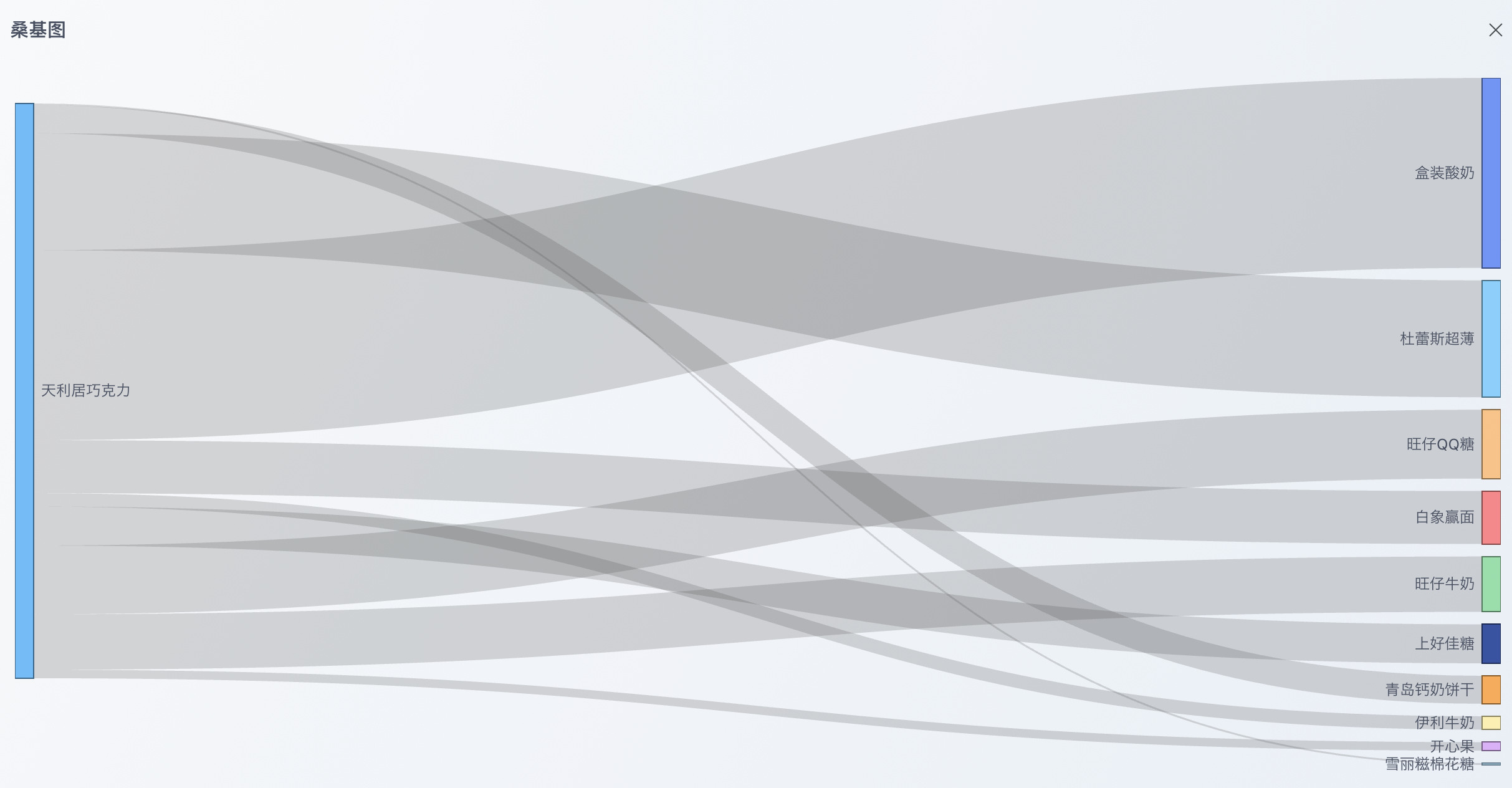

PC端

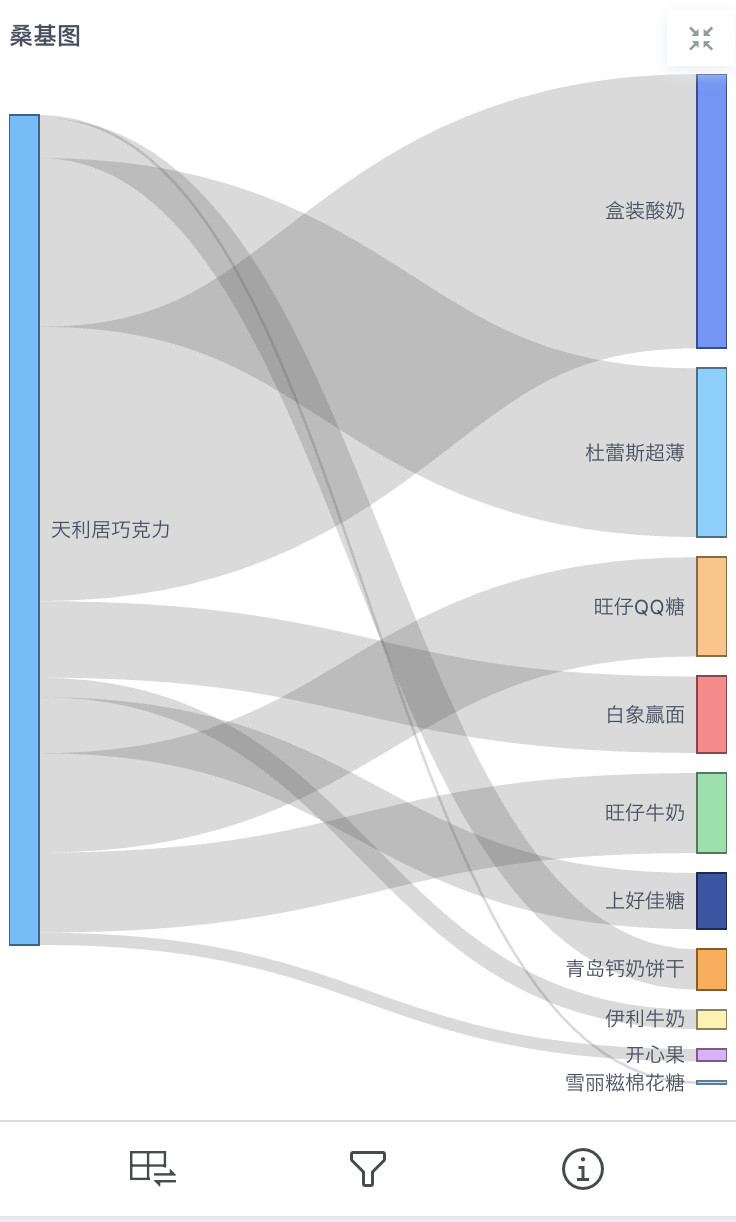

移动端

说明

移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
