矩形树图

概述

矩形树图是一种通过嵌套矩形来展示层级数据的可视化图表。每个矩形的面积与其代表的数据值成比例，不同的颜色通常用于区分不同的类别或层级。矩形树图能够在有限的空间内有效地展示大量层级数据，同时保持数据间的层级关系和比例对比。

适用场景

矩形树图主要用于展示具有层级结构的大量分类数据，特别适合比较不同类别数据的大小和占比关系。

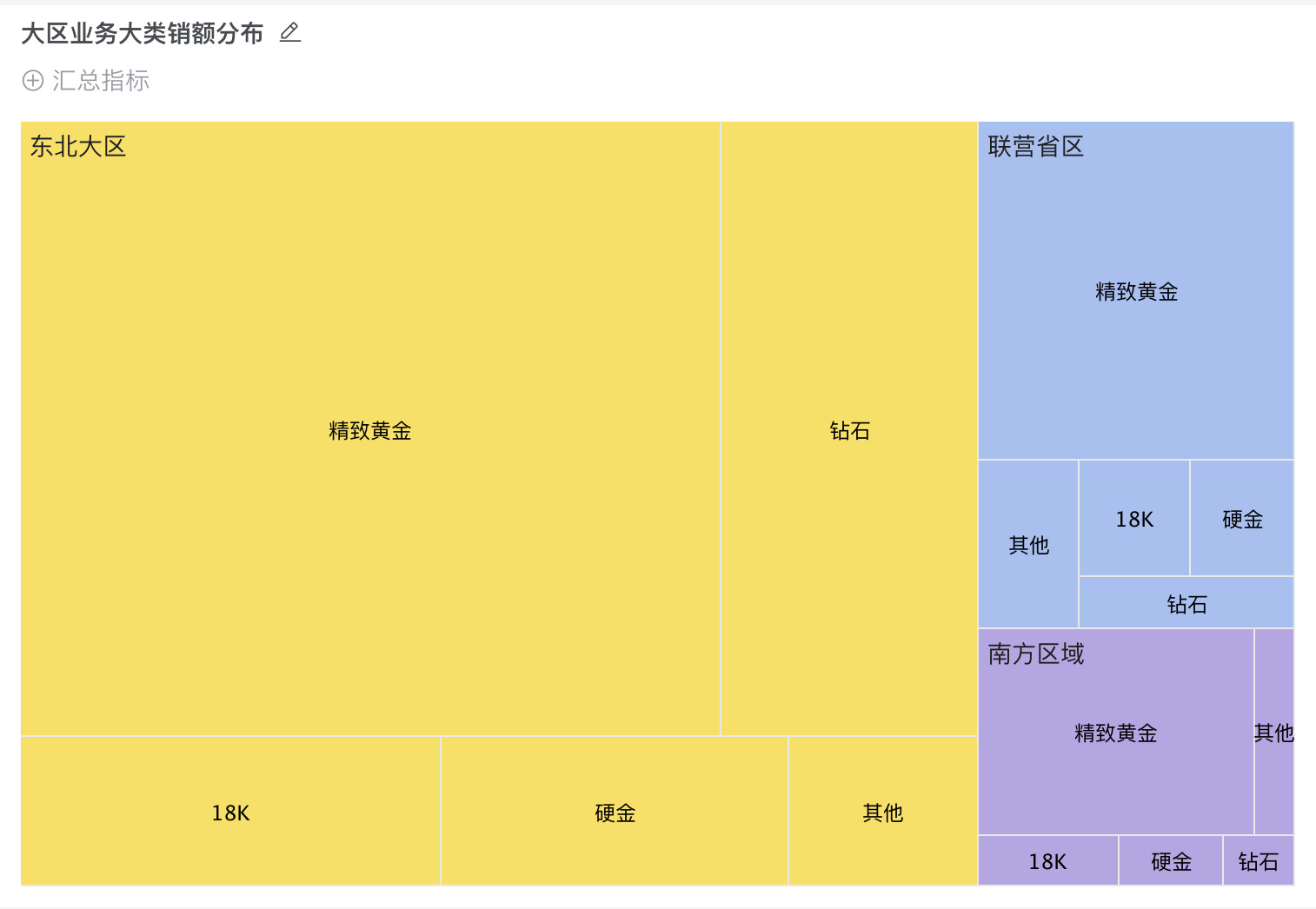

例如：各大区业务大类销售额分布情况。如图所示：

图表特点

优点：

• 空间利用率高：能在有限空间内展示大量数据，信息密度高
• 比例直观：通过矩形面积大小直接展示数据值的相对比例
• 层级清晰：通过嵌套结构清晰展示数据的层级关系

缺点：

• 形状不规则：矩形形状可能不规则，影响精确的视觉比较
• 深层级复杂度：层级过深时，内部小矩形可能难以清晰辨识
• 交互依赖：通常需要悬停或点击操作查看详细信息

使用指导

创建仪表板

详细步骤可参考新建仪表板。

创建图表

1. 点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。



2. 点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。




3. 选择需要进行图表分析的数据集后点击「确定」。




4. 若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。

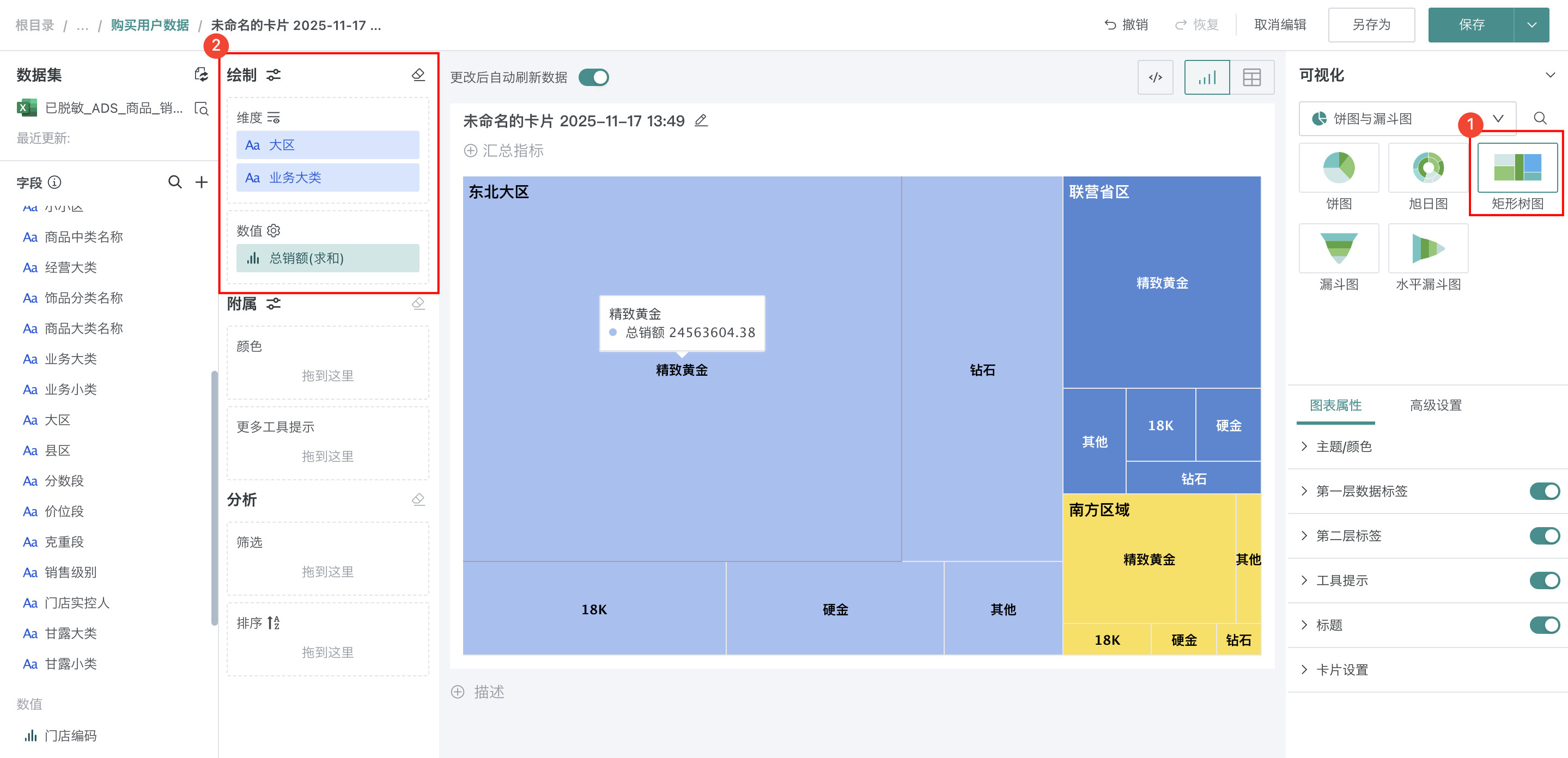

5. 在「可视化」区域中选择「矩形树图」，将左侧「数据集」区域的「大区」和「业务大类」拖至「绘制」区域的「维度」，「总销额」拖入「数值」。

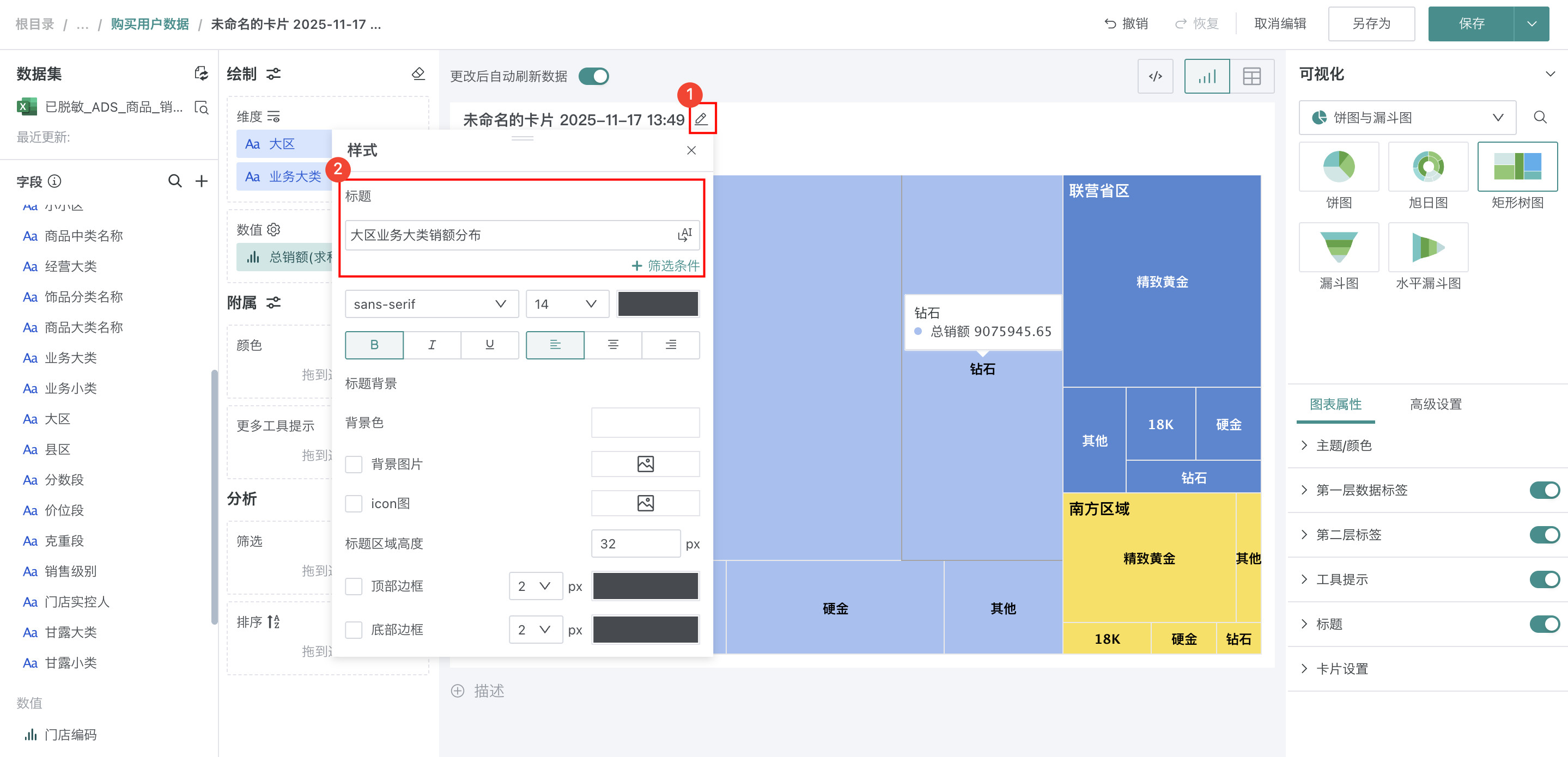

6. 点击标题右侧编辑按钮，为图表命名。

   说明

   可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。



美化图表

设置颜色

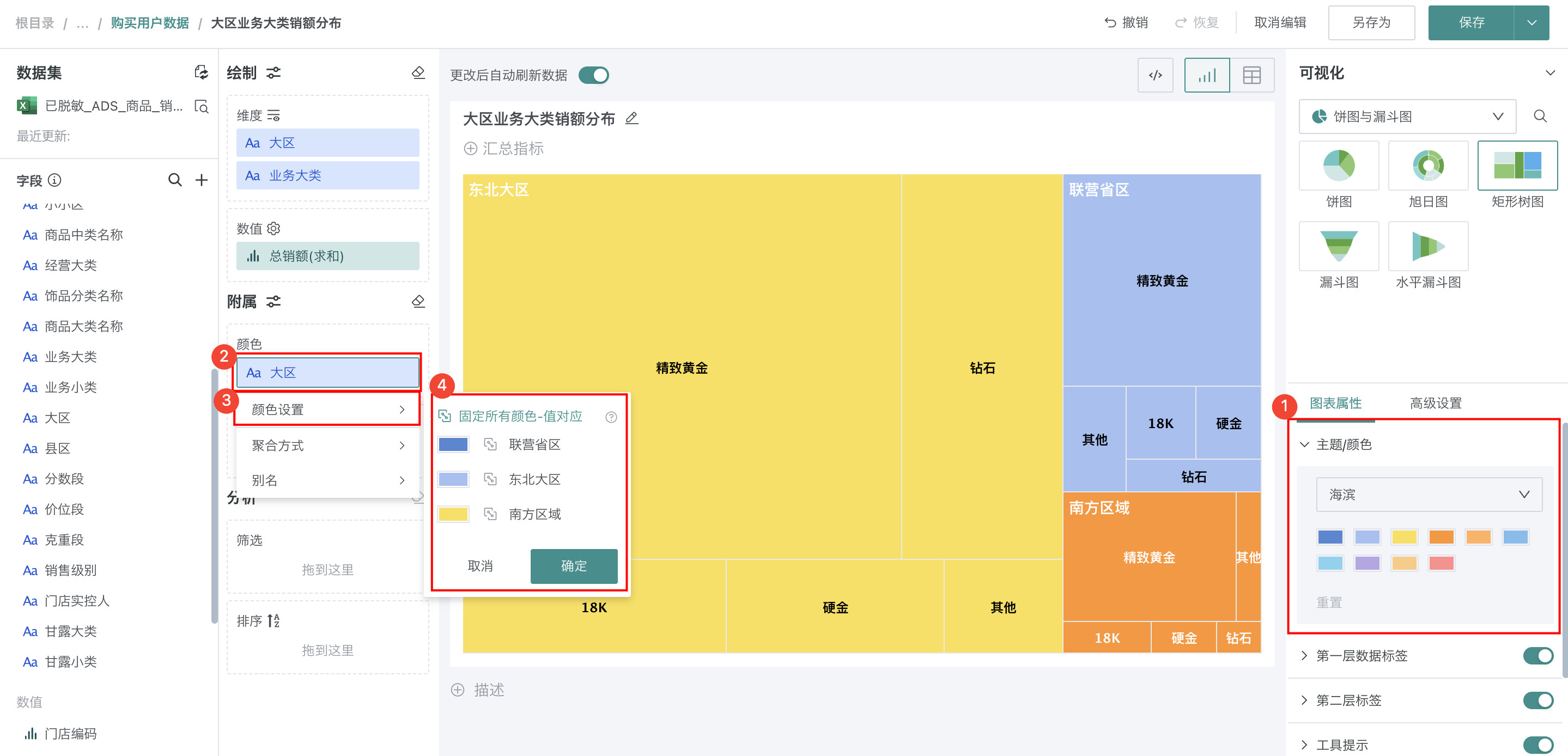

可以先在右侧「主题/颜色」进行选择，再将「大区」字段拖至「颜色」区域，点击字段后选择「颜色设置」，可修改不同区域柱子对应的颜色，颜色详细配置可参考图表绘制-颜色。

其余操作

• 图表绘制区域更多介绍可参考图表绘制。
• 图表属性区域更多介绍可参考图表-图表属性。
• 高级设置区域更多介绍可参考知识反馈、分析结果存储和数据解释。

发布图表

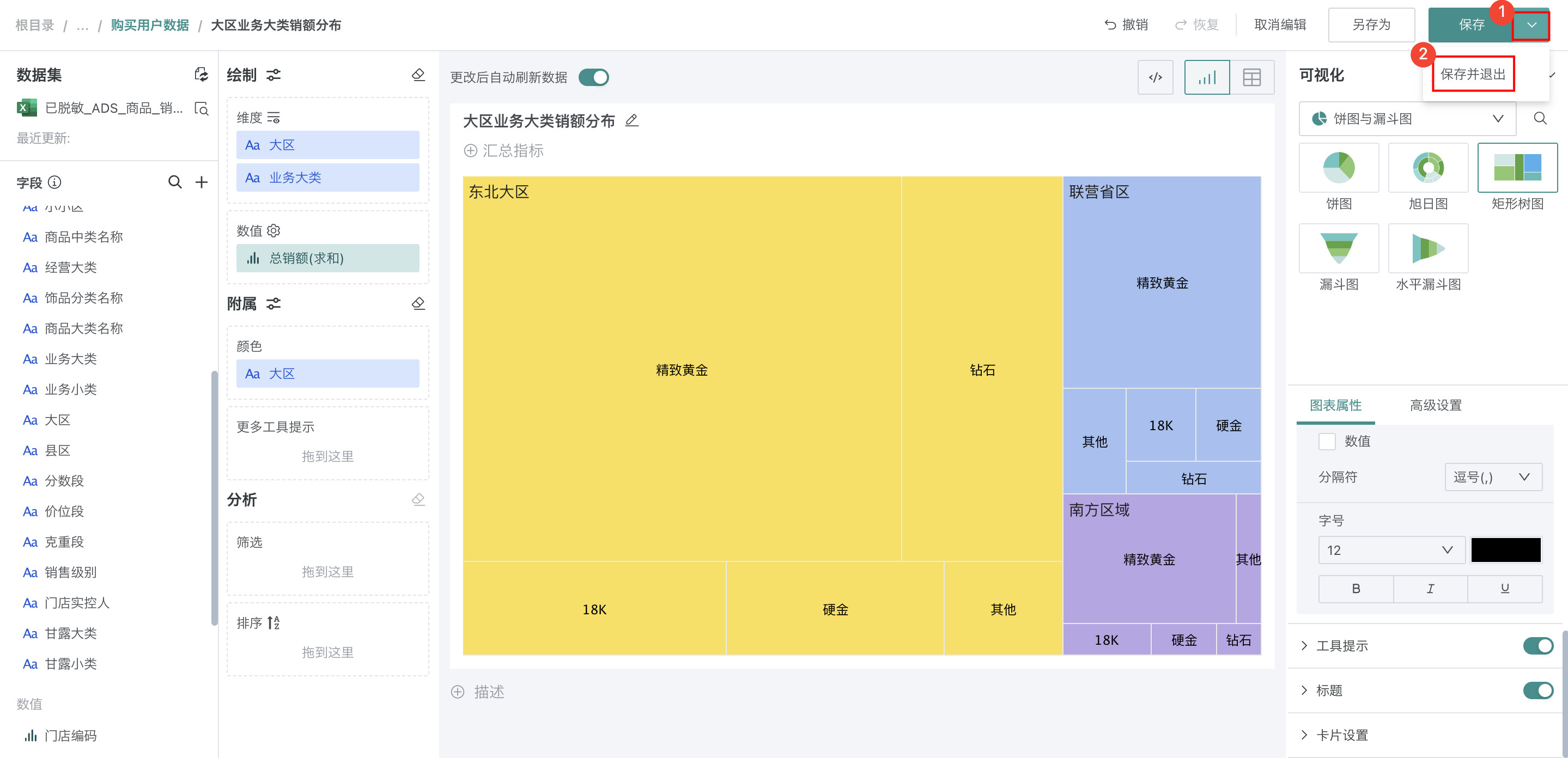

1. 点击右上角「保存并退出」，完成图表创建。



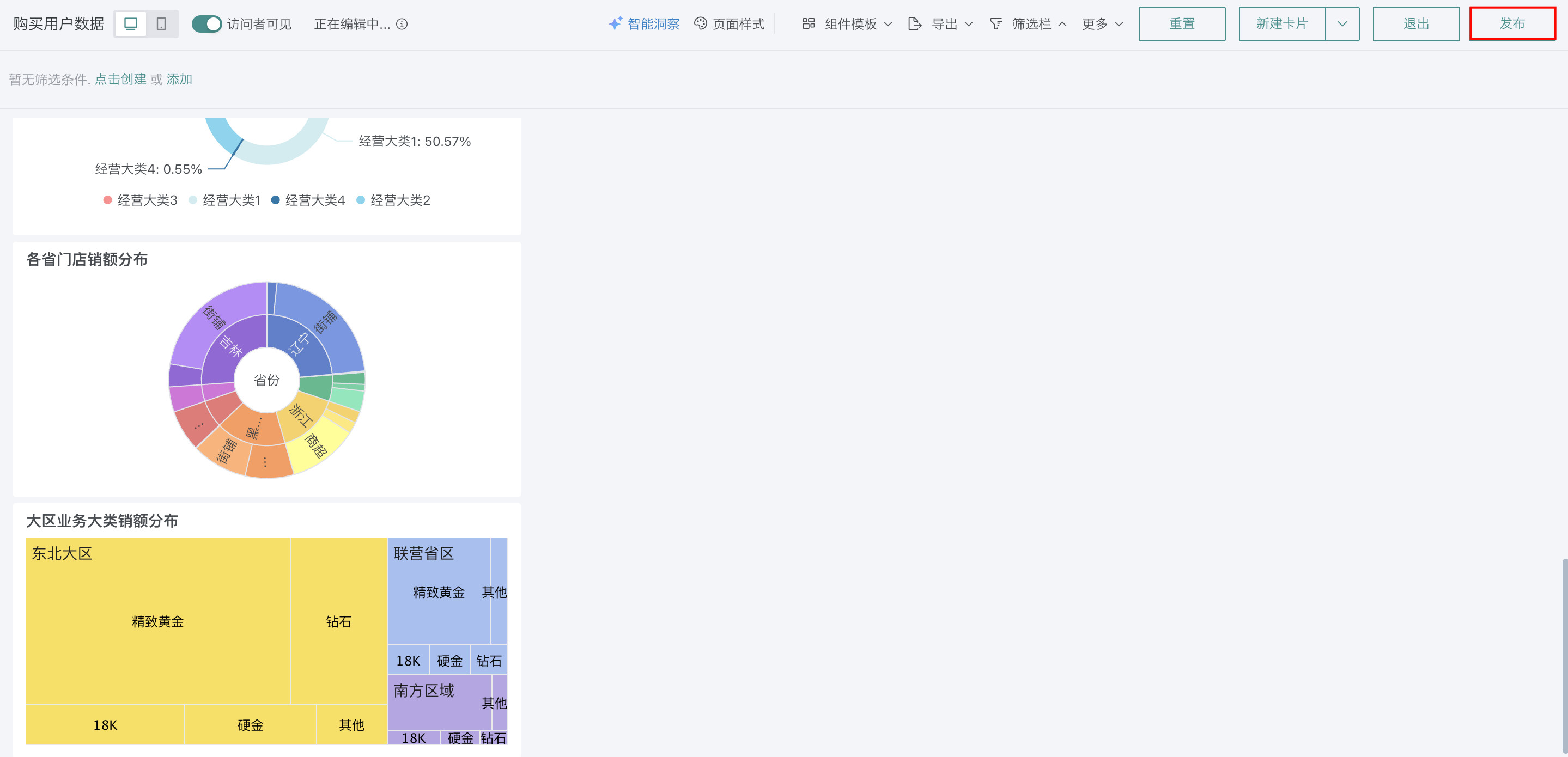

2. 点击右上角「发布」，将仪表板发布上线。



效果查看

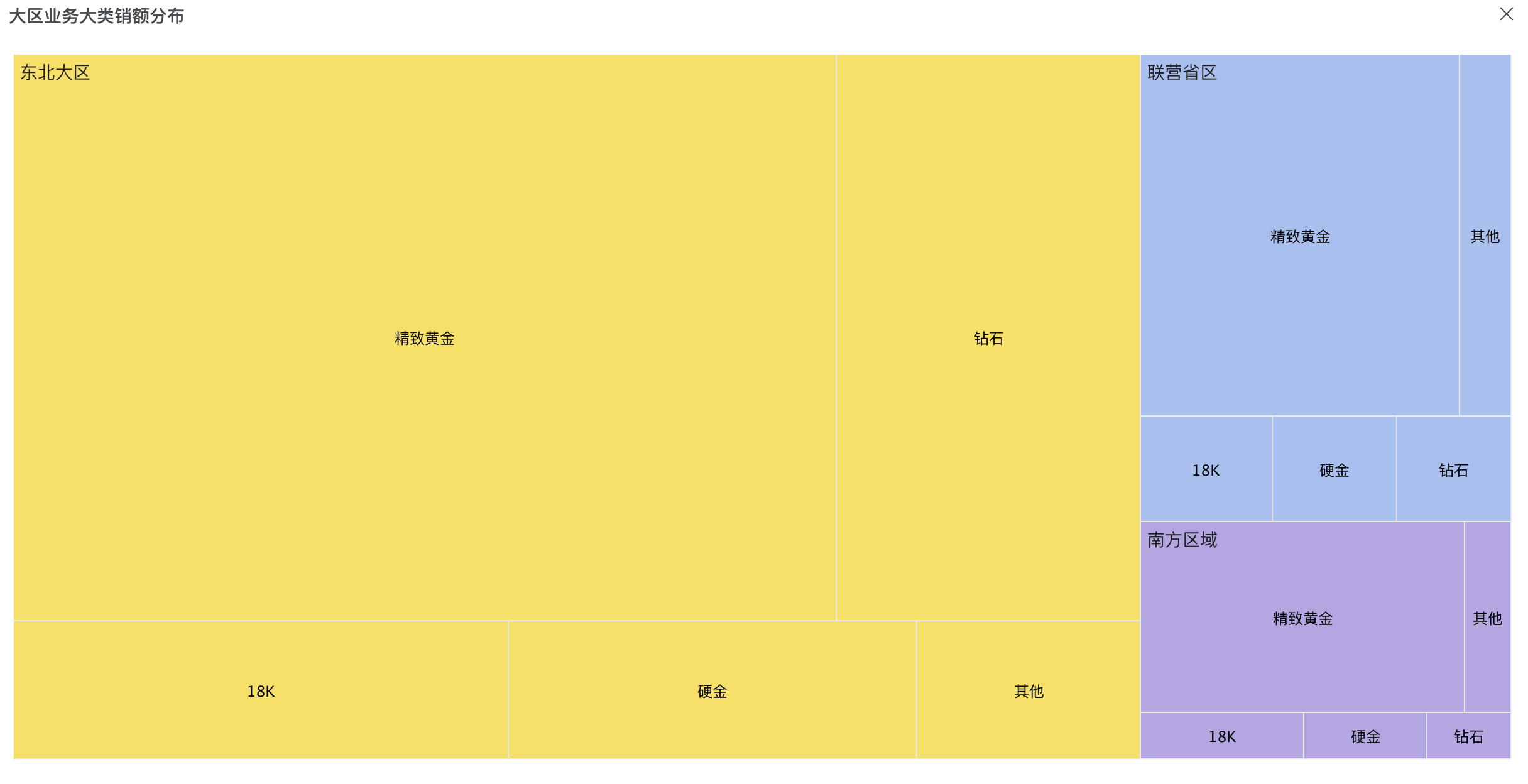

PC端

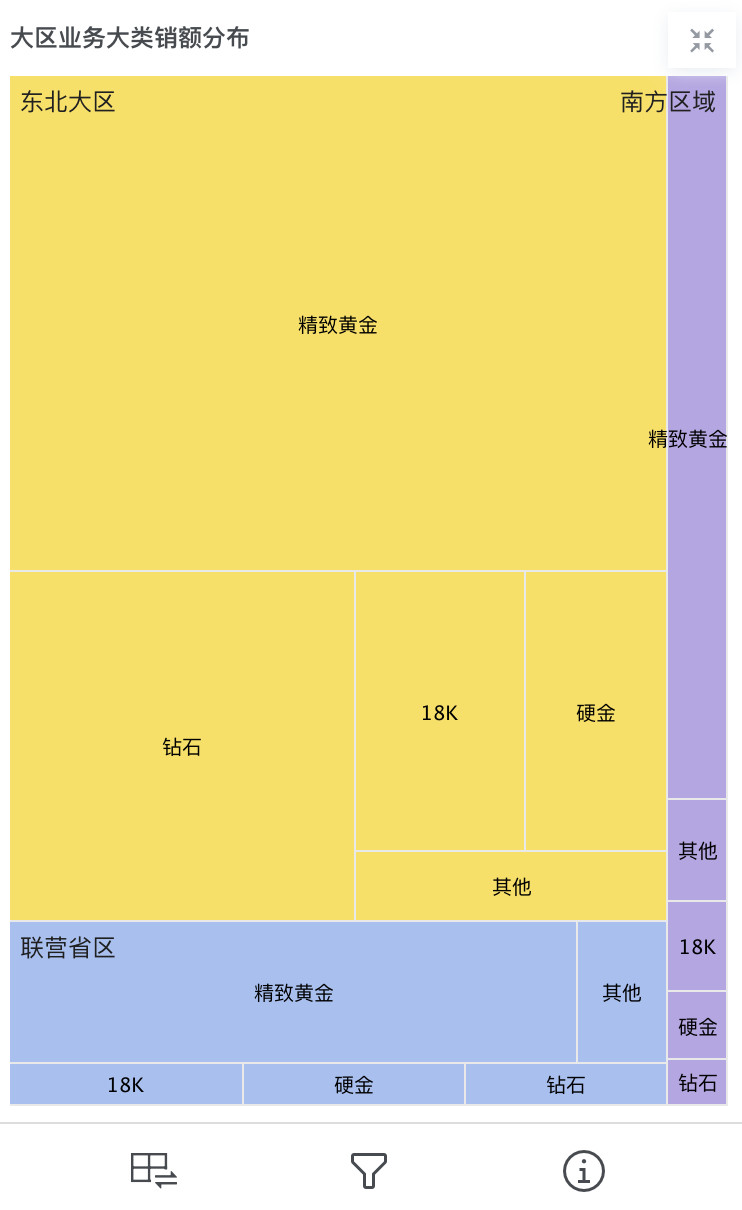

移动端

说明

移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
