分组堆积图

概述

图表介绍

分组堆积图是一种将数据先按主要类别分组，再在每组内以堆积柱形展示各子类别构成比例的复合图表，它能同时比较不同组别的总量与内部结构差异。

适用场景

分组堆积图最适用于需要同时横向比较不同组别的总量，并纵向分析各组别内部构成差异的场景。

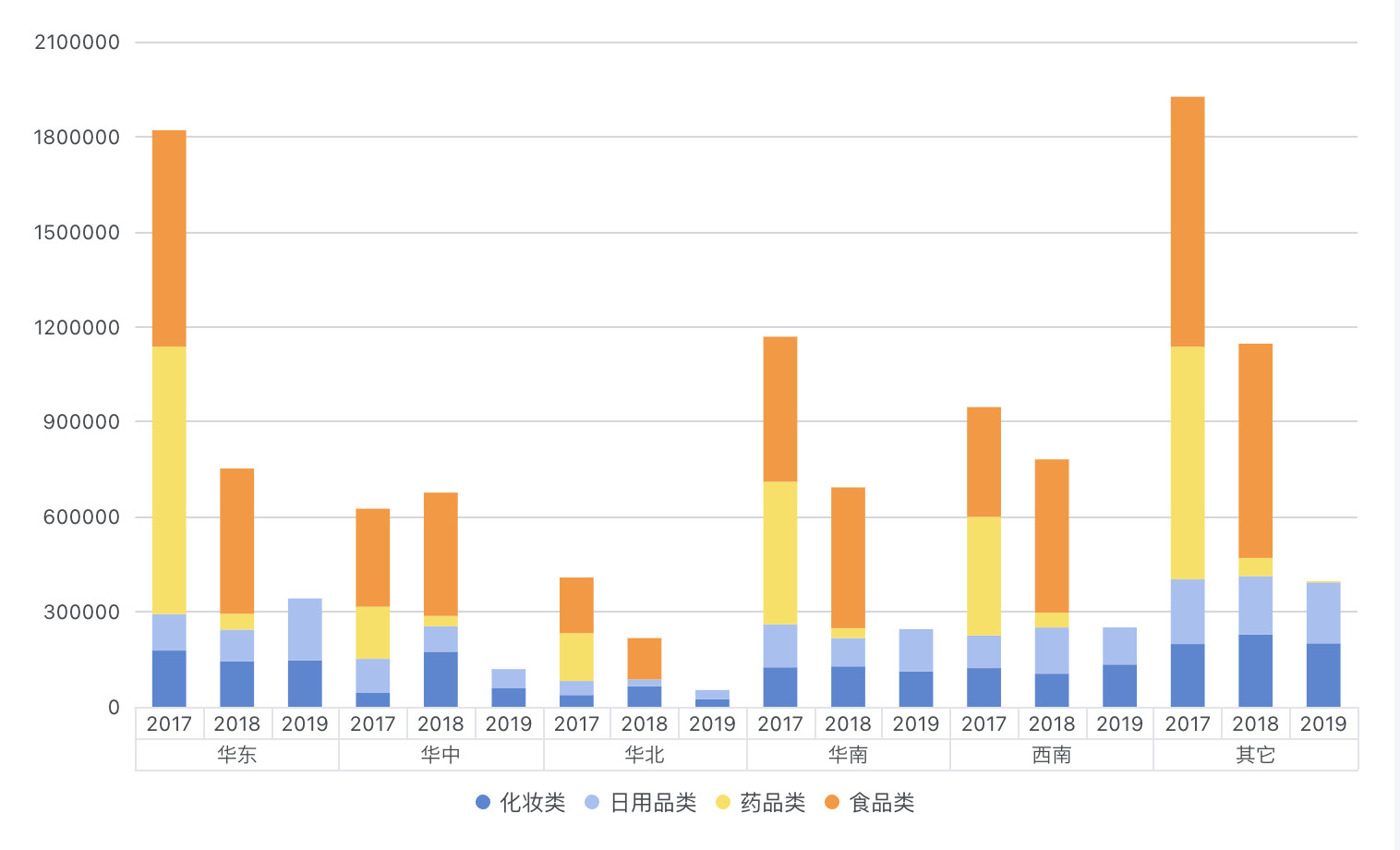

例如，用分组堆积图展示2017-2019年不同地区不同类别的商品在销售额中占比的变化情况，如下图所示：

图表特点

优点

能将多组数据在同一维度下进行对比，清晰展示各组总量差异与内部结构分布，实现多维信息的整合呈现。

缺点

过多的分组和堆积层次会显著增加视觉复杂度，使读者难以聚焦于特定数据系列，尤其不利于进行精确的跨组分量比较。

使用指导

创建仪表板

详细步骤可参考新建仪表板。

创建图表

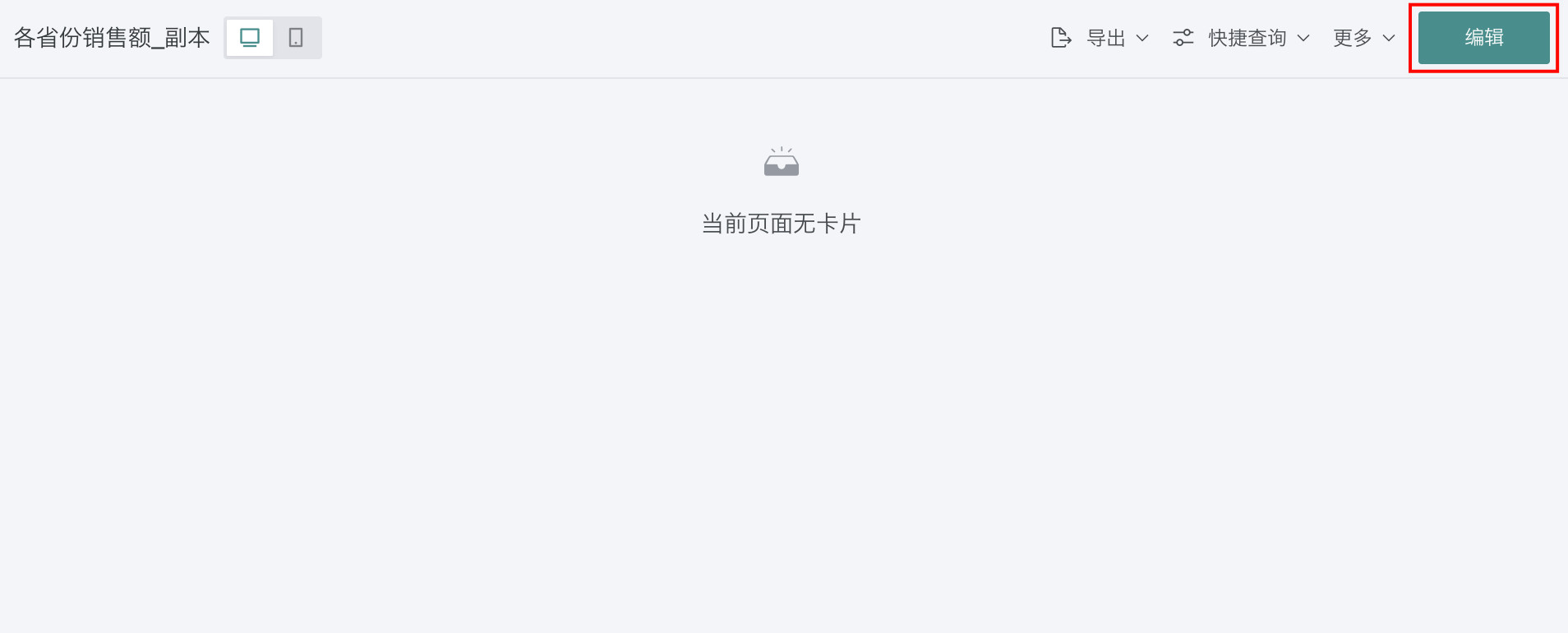

1. 点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。



2. 点击「新建卡片 > 可视化图表」，弹出「新建卡片」页面。




3. 选择需要进行图表分析的数据集后点击「确定」。




   若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。

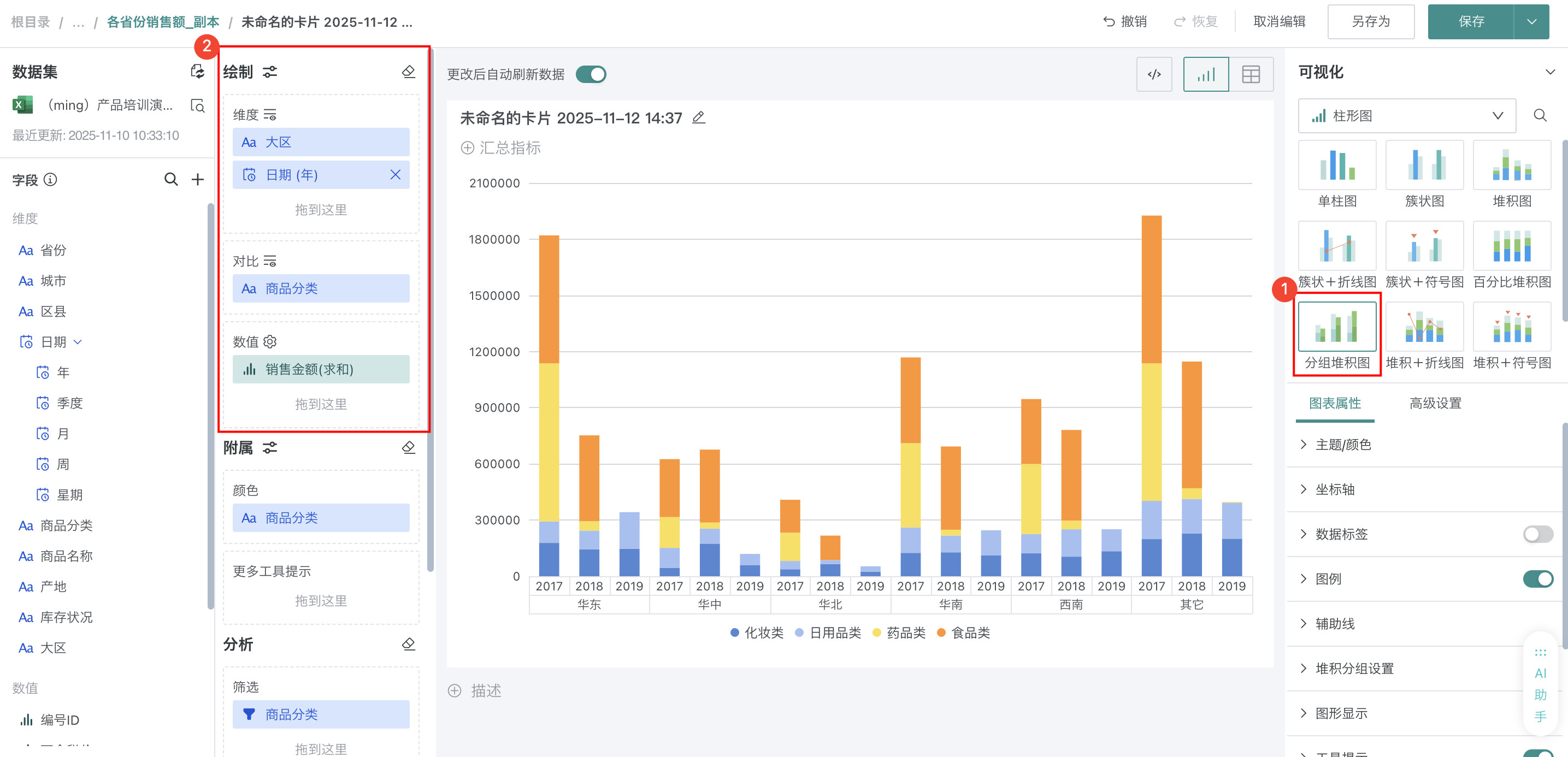

4. 在「可视化」区域中选择「堆积图」，将左侧「数据集」区域的「大区」和「日期」拖至「绘制」区域的「维度」，「商品分类」拖入「对比」，「销售金额」拖入「数值」。

   说明

   字段：n个分类字段和n个连续字段； 建议n<=3；数据：分类字段具有层级关系，如大类和小类；连续字段可以构成整体（例：重点用户数与普通用户数构成用户总数）

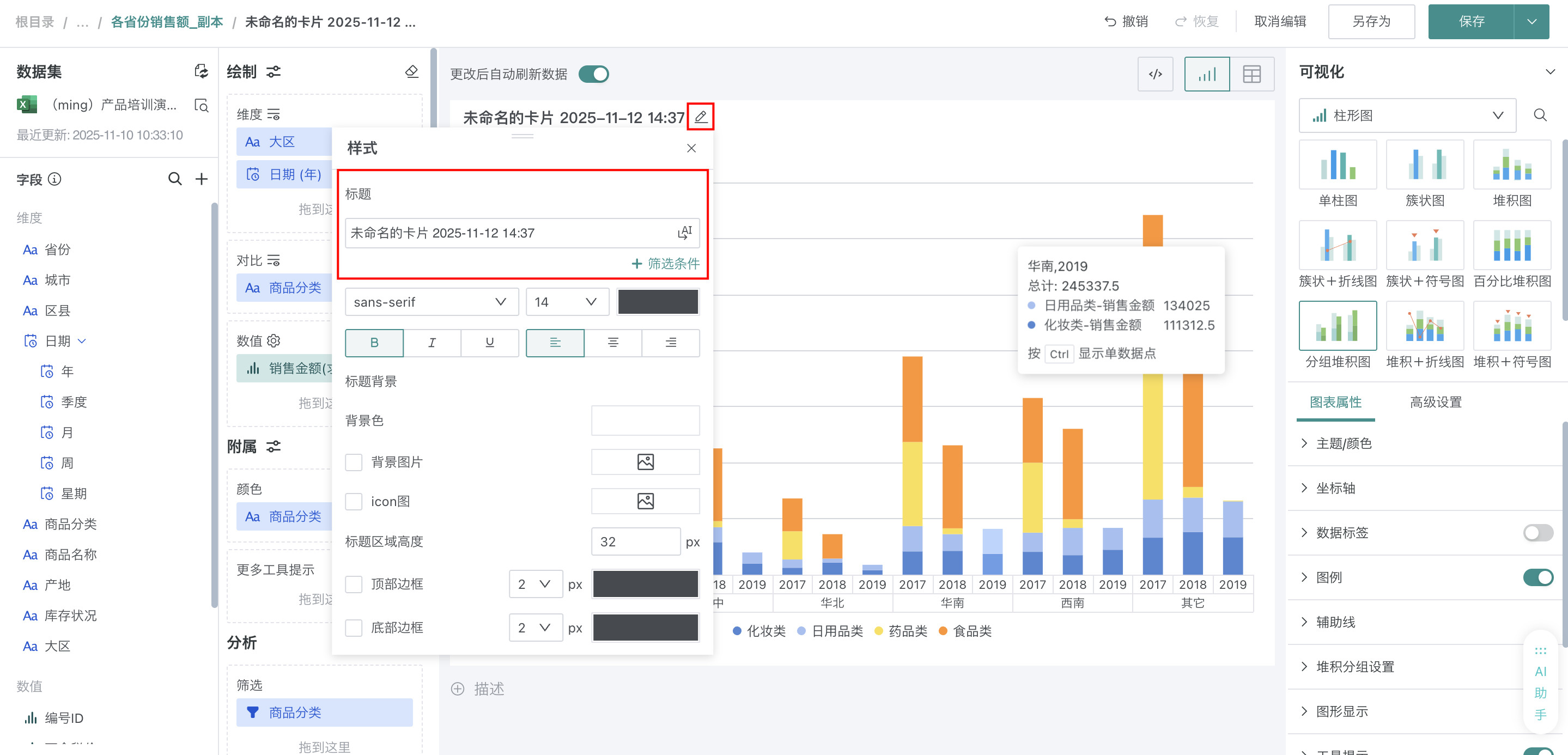

5. 点击标题右侧编辑按钮，为图表命名。

   说明

   可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。



美化图表

设置分组堆积方式

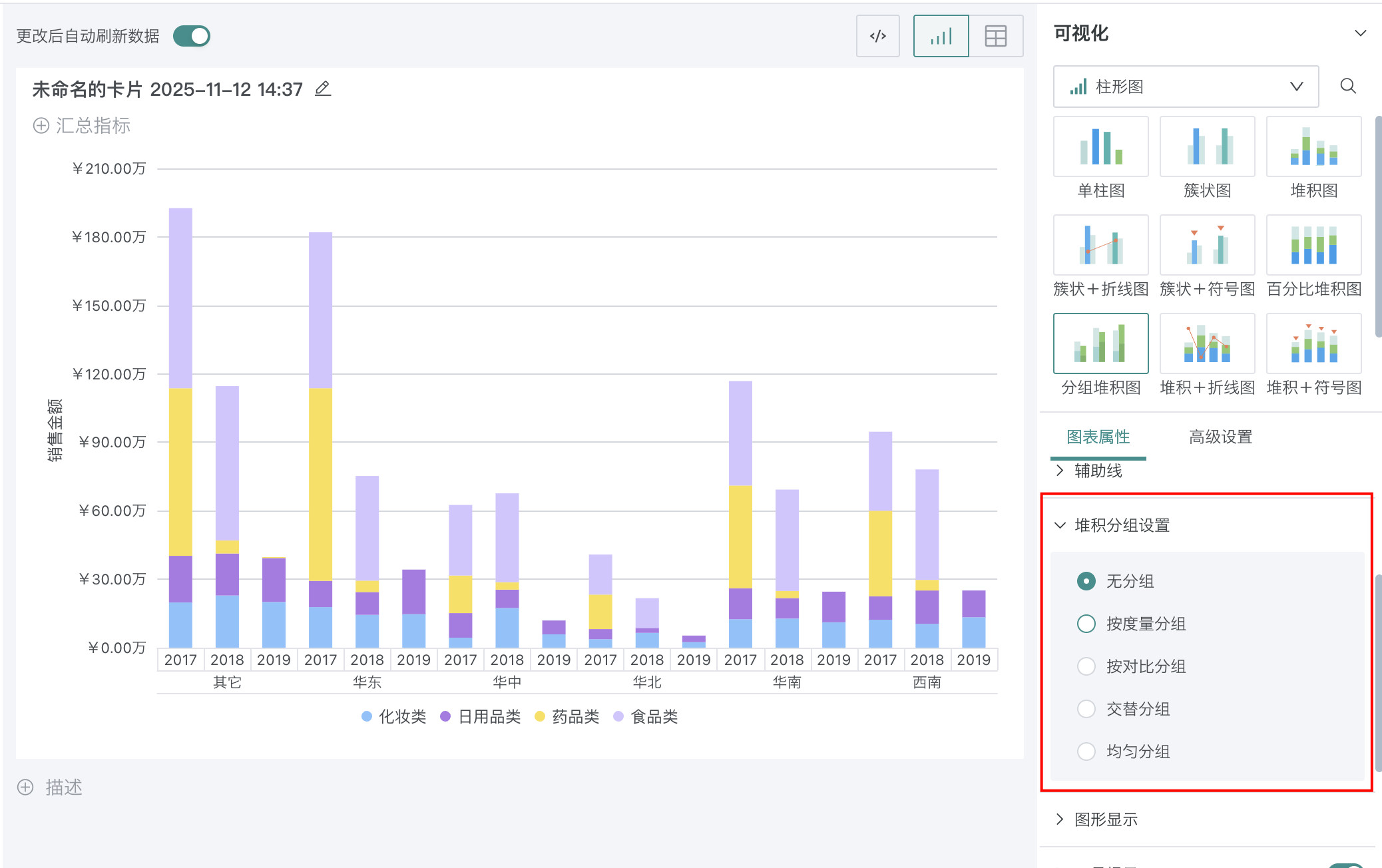

在「图表属性」中的「堆积分组设置」中，可以根据需求选择合适的分组方式。

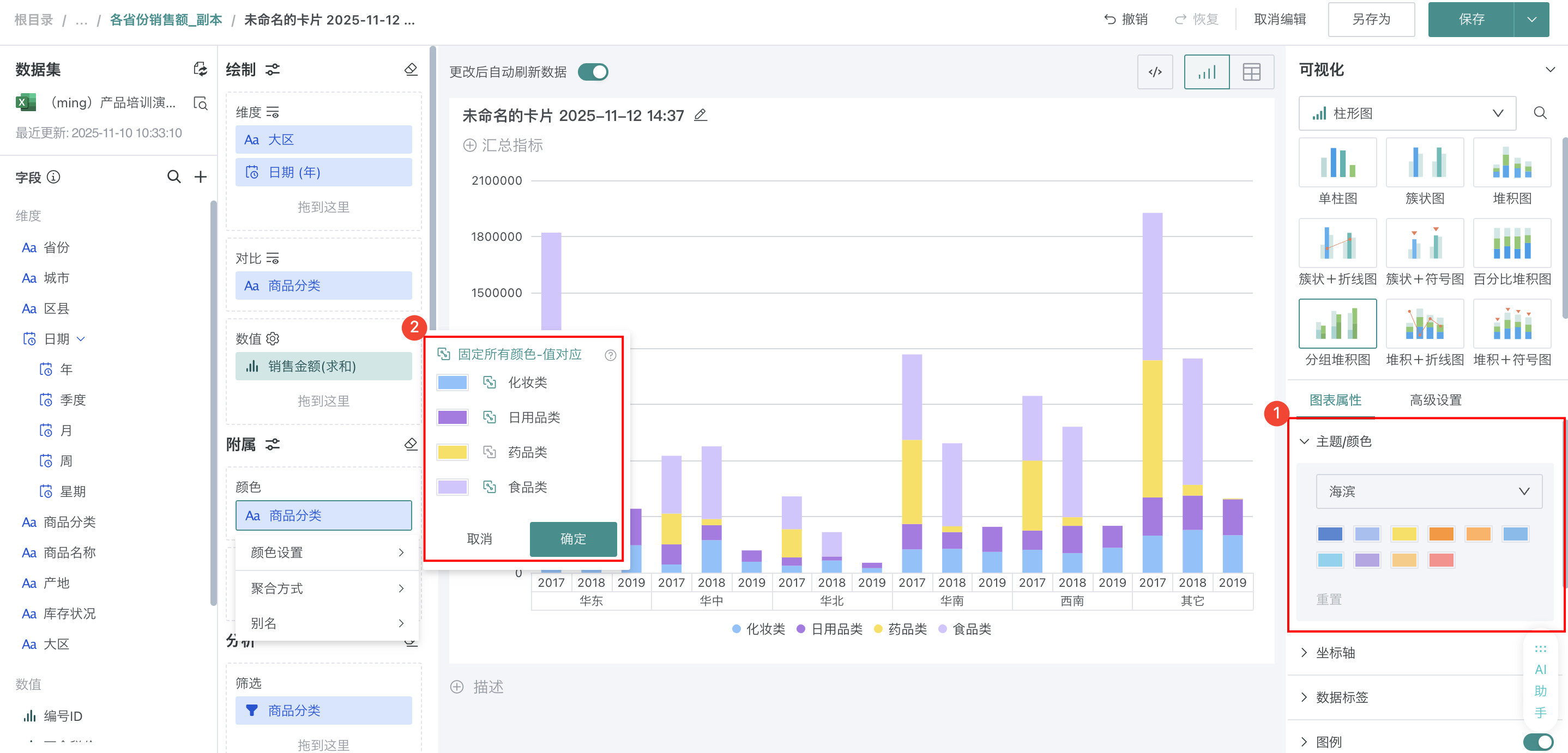

设置颜色

可以先在右侧「主题/颜色」进行选择，再将「商品分类」字段拖至「颜色」区域，点击字段后选择「颜色设置」，可修改不同区域柱子对应的颜色，颜色详细配置可参考图表绘制-颜色。

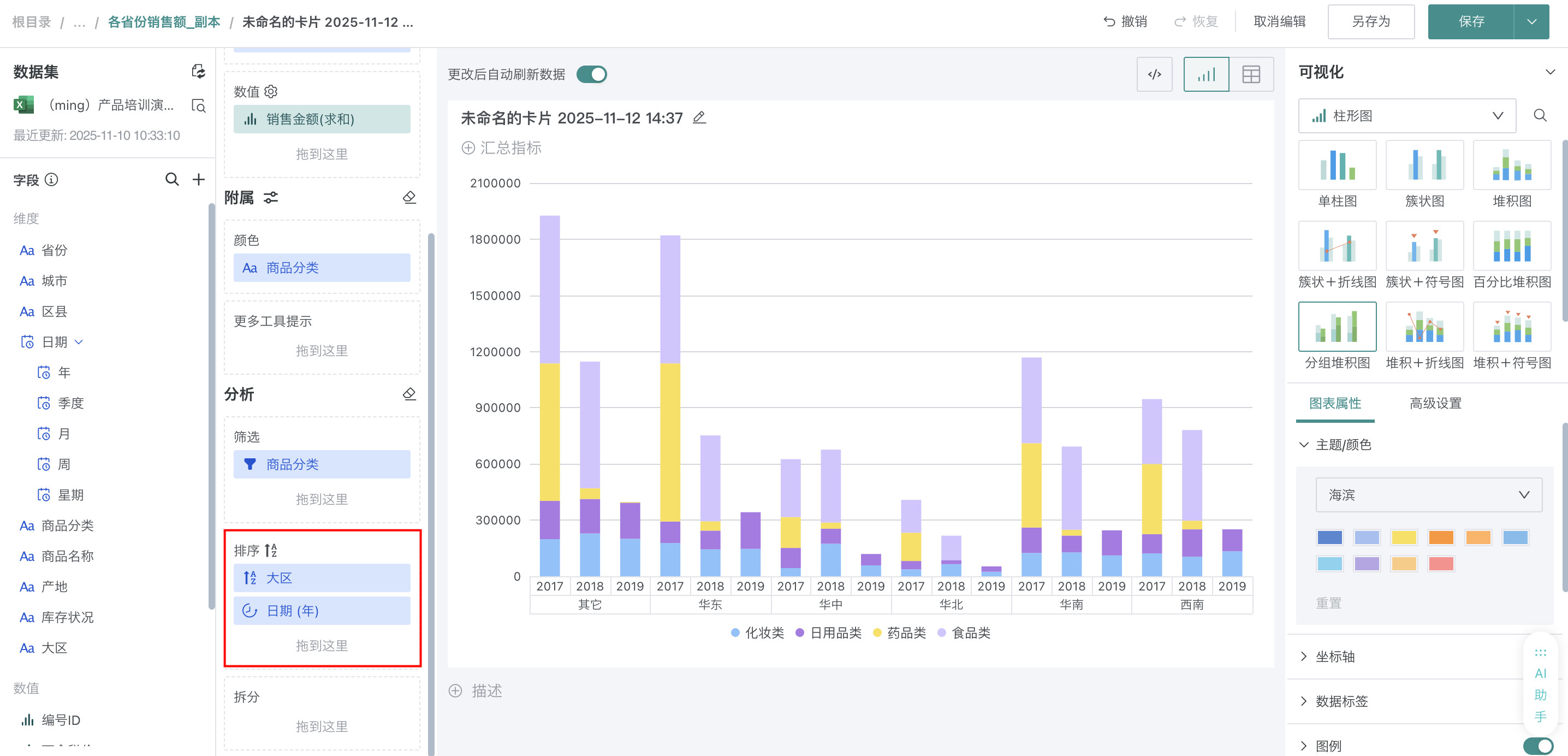

排序

依次将「大区」和「日期（年）」拖入「排序」内，即可得到不同地区在2017-2019年的各品类商品的销售额情况。

设置坐标轴显示

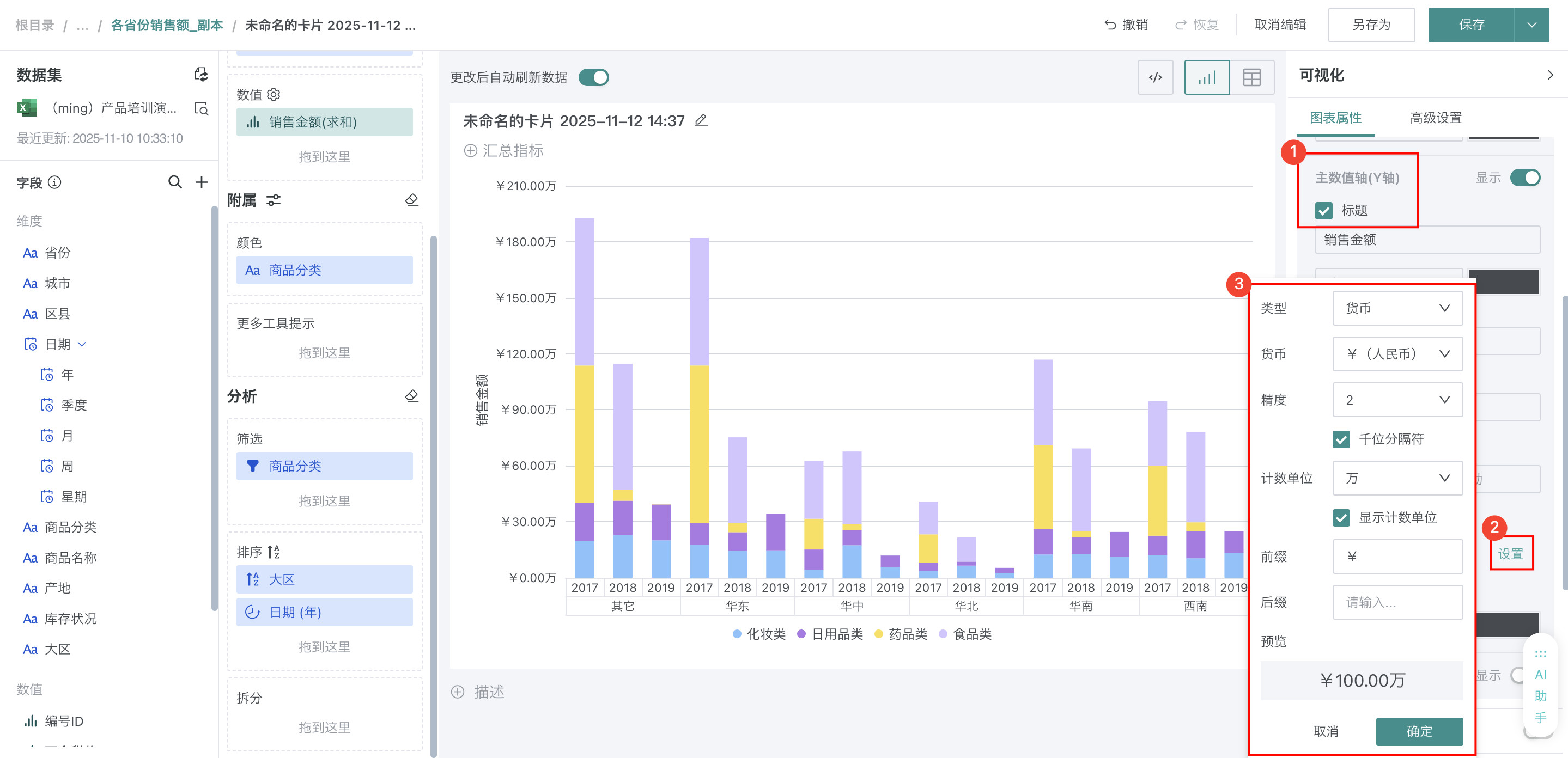

点击右侧「图表属性」下面的「坐标轴」下拉框，勾选坐标轴「标题」，设置「数据格式」：「类型」选择「货币」，「精度」为「2」，「计数单位」选择「万」。对坐标轴的标题、数据格式等进行适度美化，可以使整张图表更简洁美观。

其余操作

• 图表绘制区域更多介绍可参考图表绘制。
• 图表属性区域更多介绍可参考图表-图表属性。
• 高级设置区域更多介绍可参考知识反馈、分析结果存储和数据解释。

发布图表

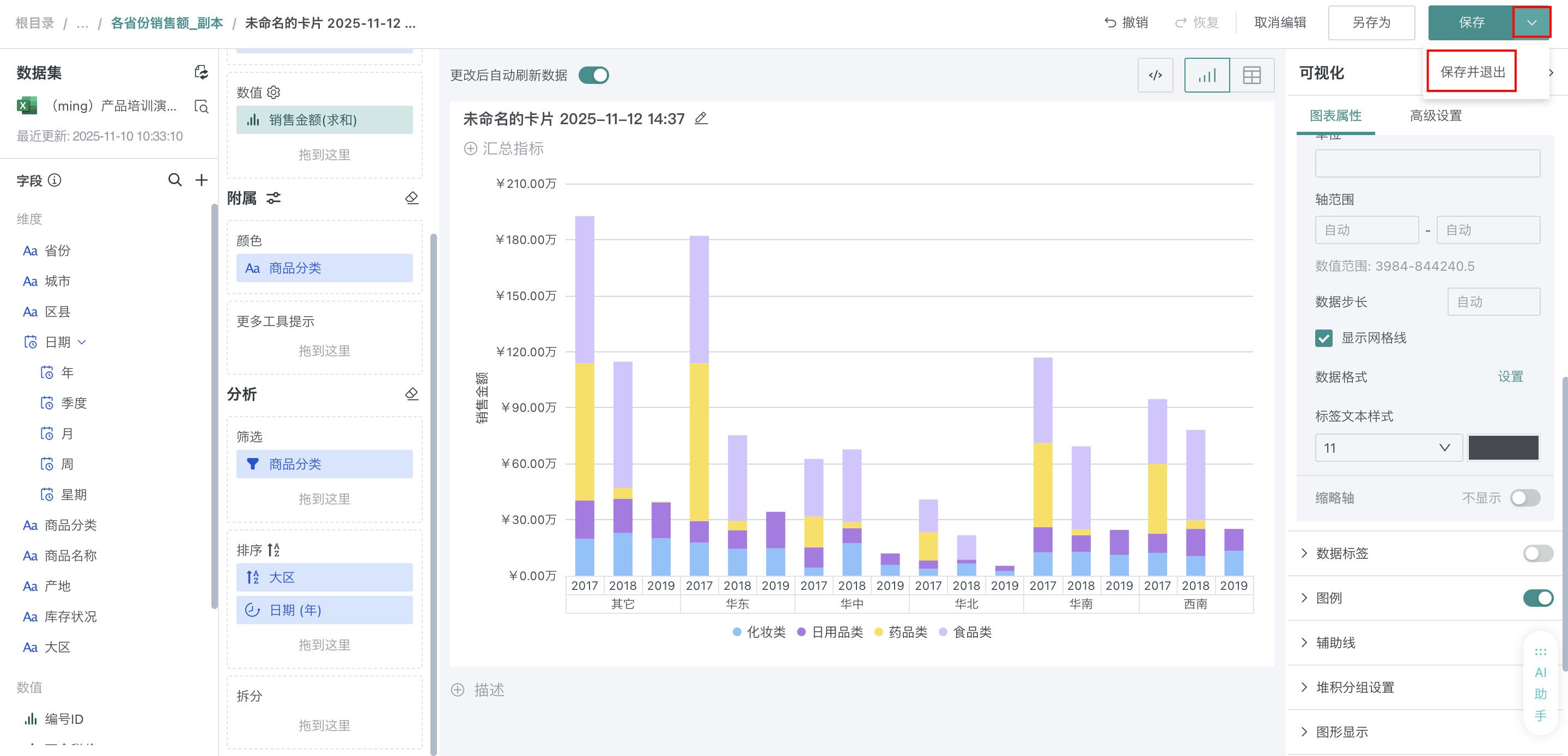

1. 点击右上角「保存并退出」，完成图表创建。

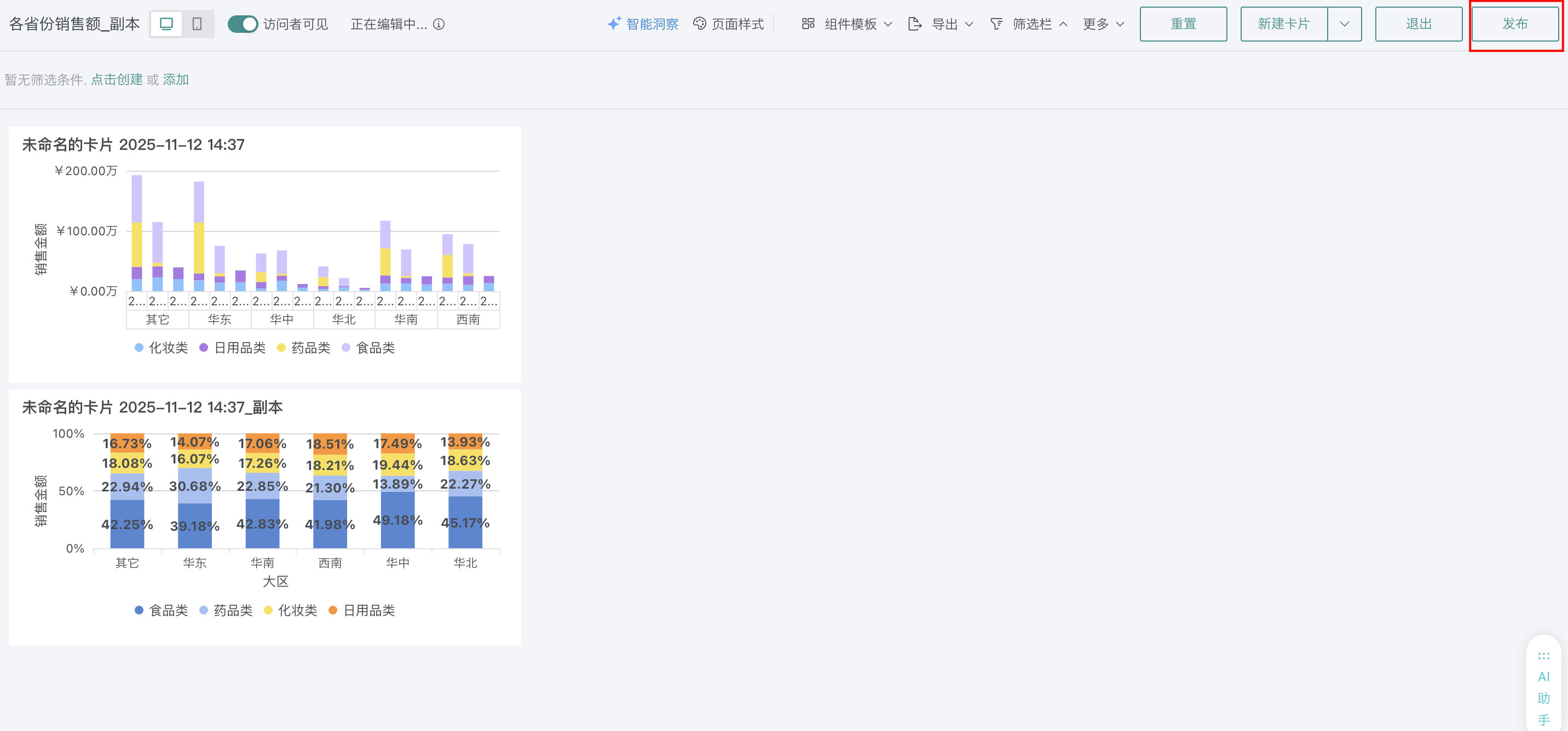

2. 点击右上角「发布」，将仪表板发布上线。



效果查看

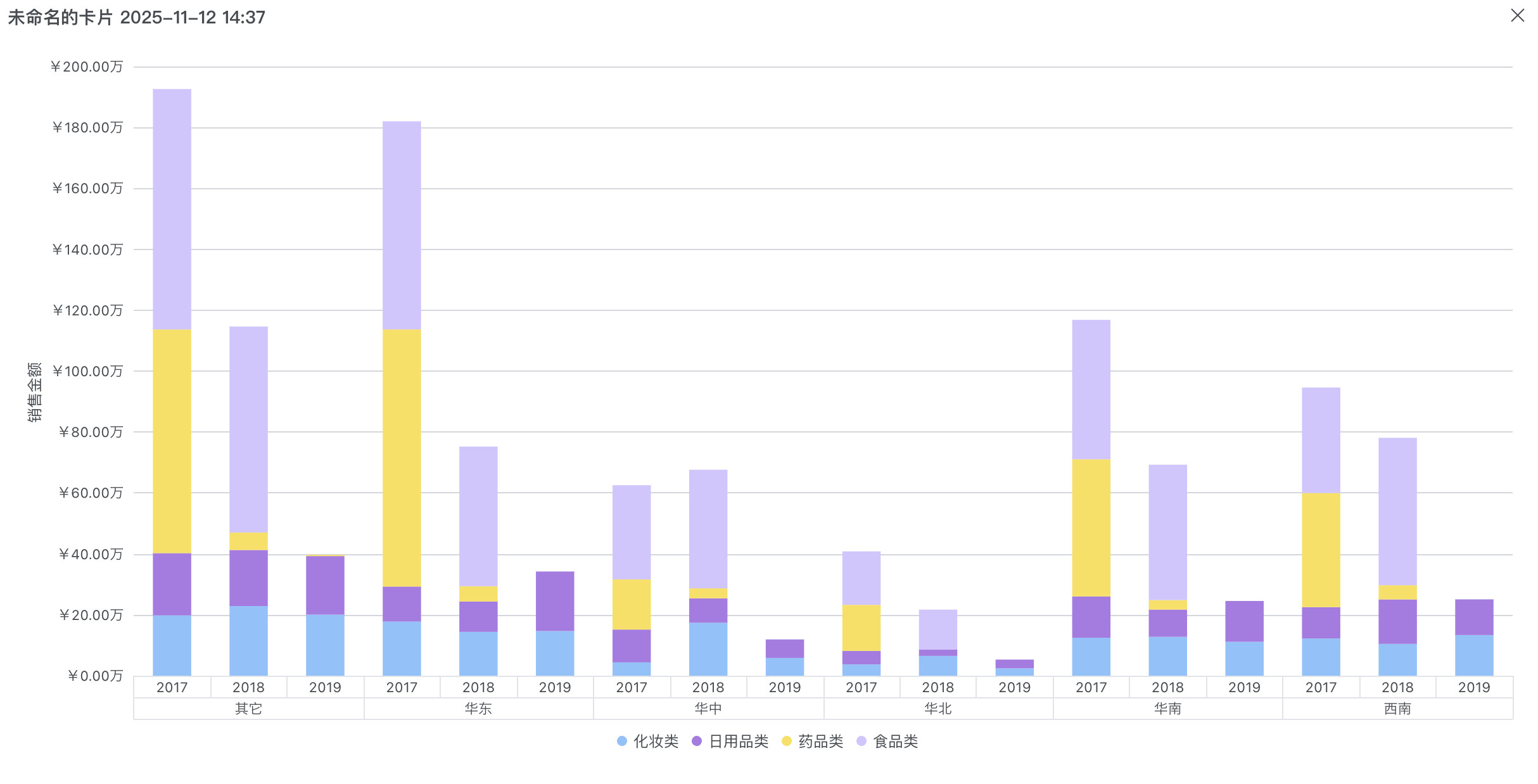

PC端

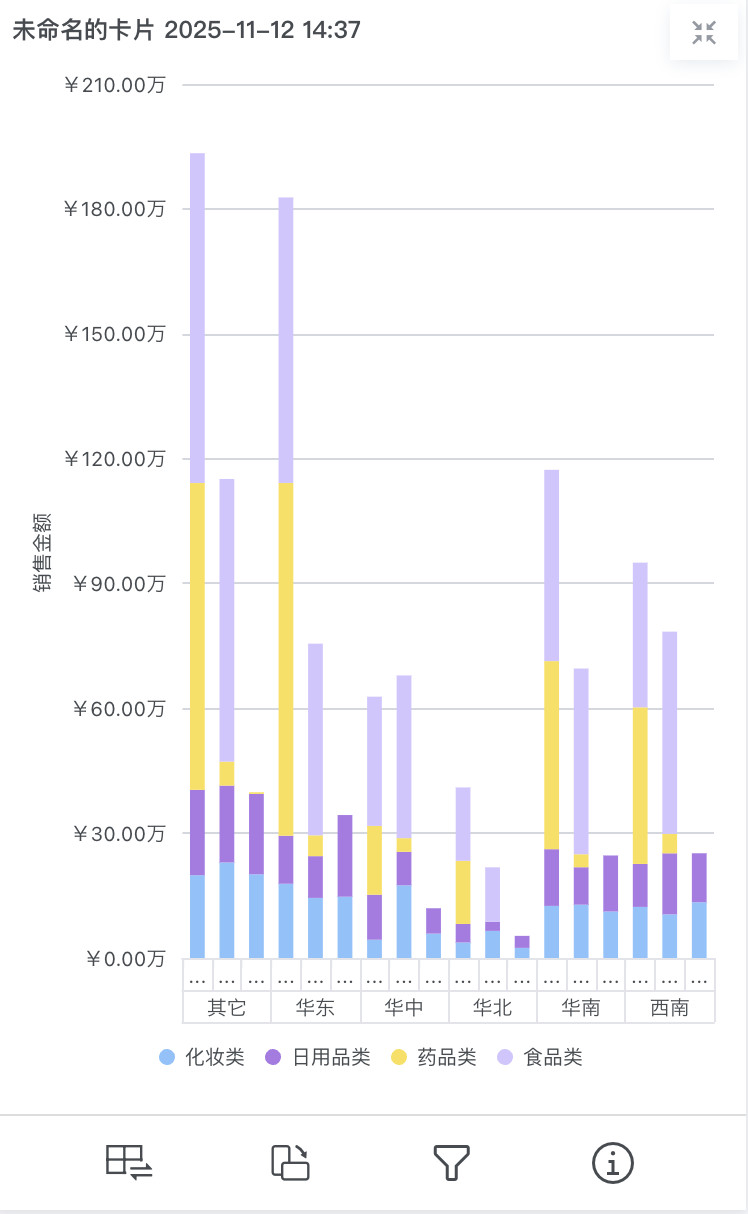

移动端

说明

移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
