旭日图
概述
旭日图是一种多层次的环形可视化图表，通过同心圆环展示数据的层级结构。中心圆代表顶层类别，向外逐层辐射展示子类别和孙类别，每个环的扇区面积表示相应类别在父类别中的占比，整体形成旭日东升的视觉效果。
适用场景
旭日图不仅有饼图的优点，而且还能展示数据层级之间的关系，它通过矩形的面积、颜色和排列来显示数据关系，它超越了传统的饼图和环图，能在饼图上表示占比关系的基础上，增加表达了数据的层级和归属关系，能清晰的表达具有父子层次结构类型的数据。
旭日图主要用于展示具有多层级结构的分类数据，特别适合分析不同层级间的比例关系和数据分布。

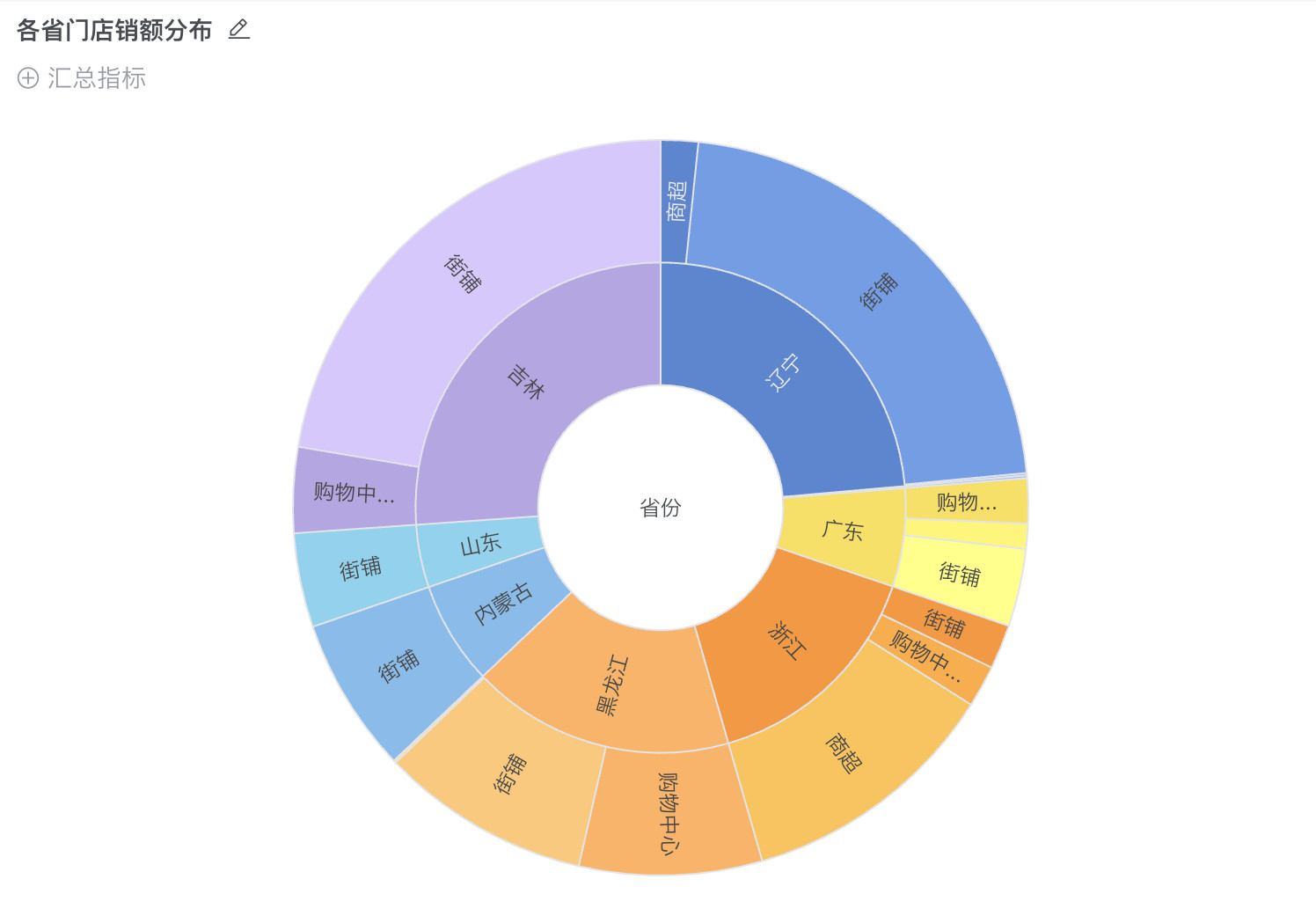

例如：各省门店销售额分布。如下图所示：
图表特点
优点：
- 层级清晰：能直观展示数据的多层次结构，使复杂的层级关系一目了然
- 比例直观：通过扇区面积大小展示各层级类别在父类别中的占比关系
- 空间利用率高：在有限空间内可以展示多个层级的数据，信息密度高
缺点：
- 类别数量限制：当层级过深或每层类别过多时，图表可能变得复杂难以阅读
- 空间复杂度：深层级的扇区面积可能过小，影响数据的可读性和识别度
- 交互依赖：通常需要交互操作（如点击展开）才能完全展示所有层级信息
使用指导
创建仪表板
详细步骤可参考新建仪表板。
创建图表
-
点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。
-
点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。
-
选择需要进行图表分析的数据集后点击「确定」。
-
若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。
-

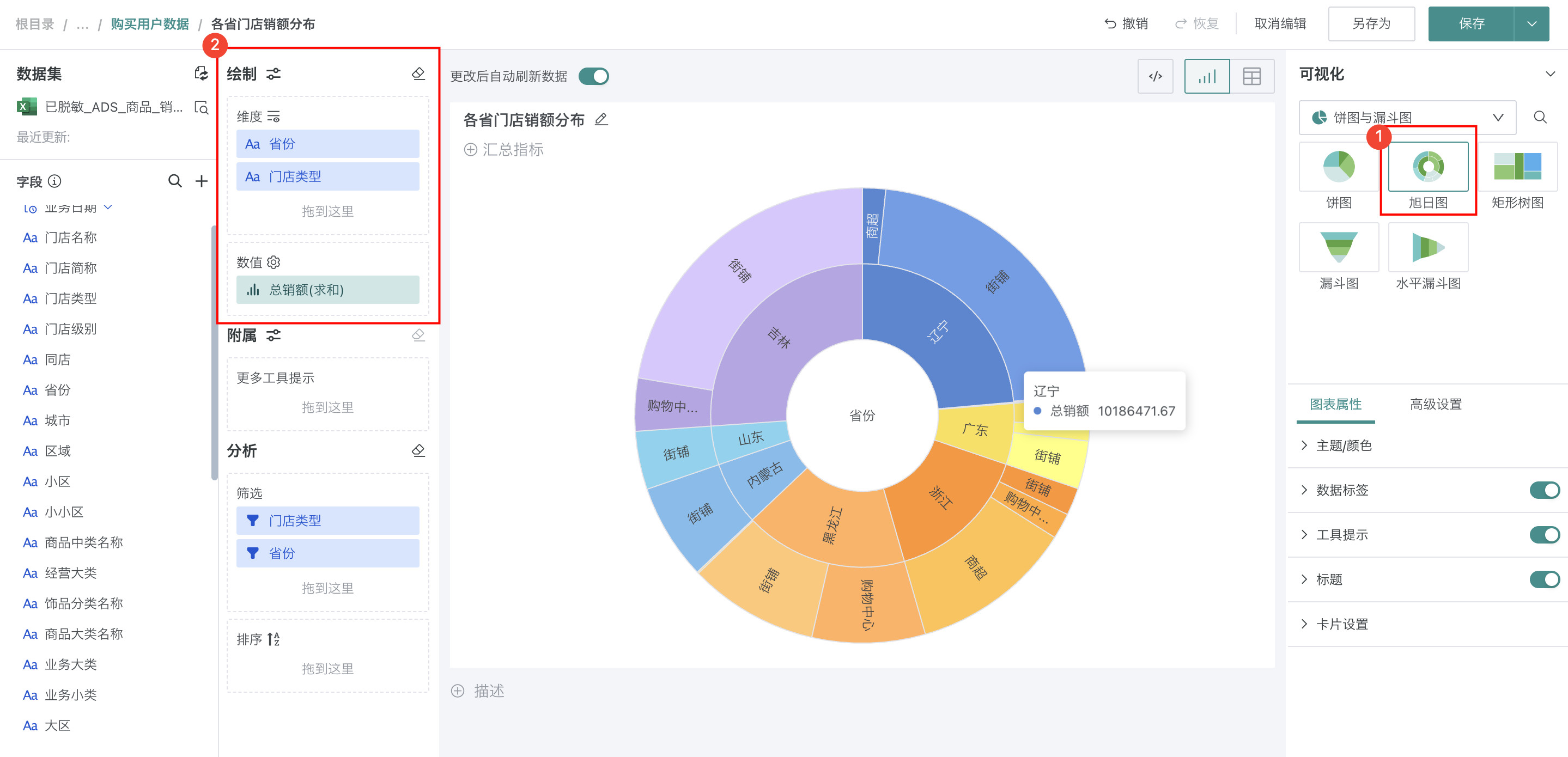

在「可视化」区域中选择「旭日图」，将左侧「数据集」区域的「省份」和「门店类型」拖至「绘制」区域的「维度」，「总销额」拖入「数值」。
-

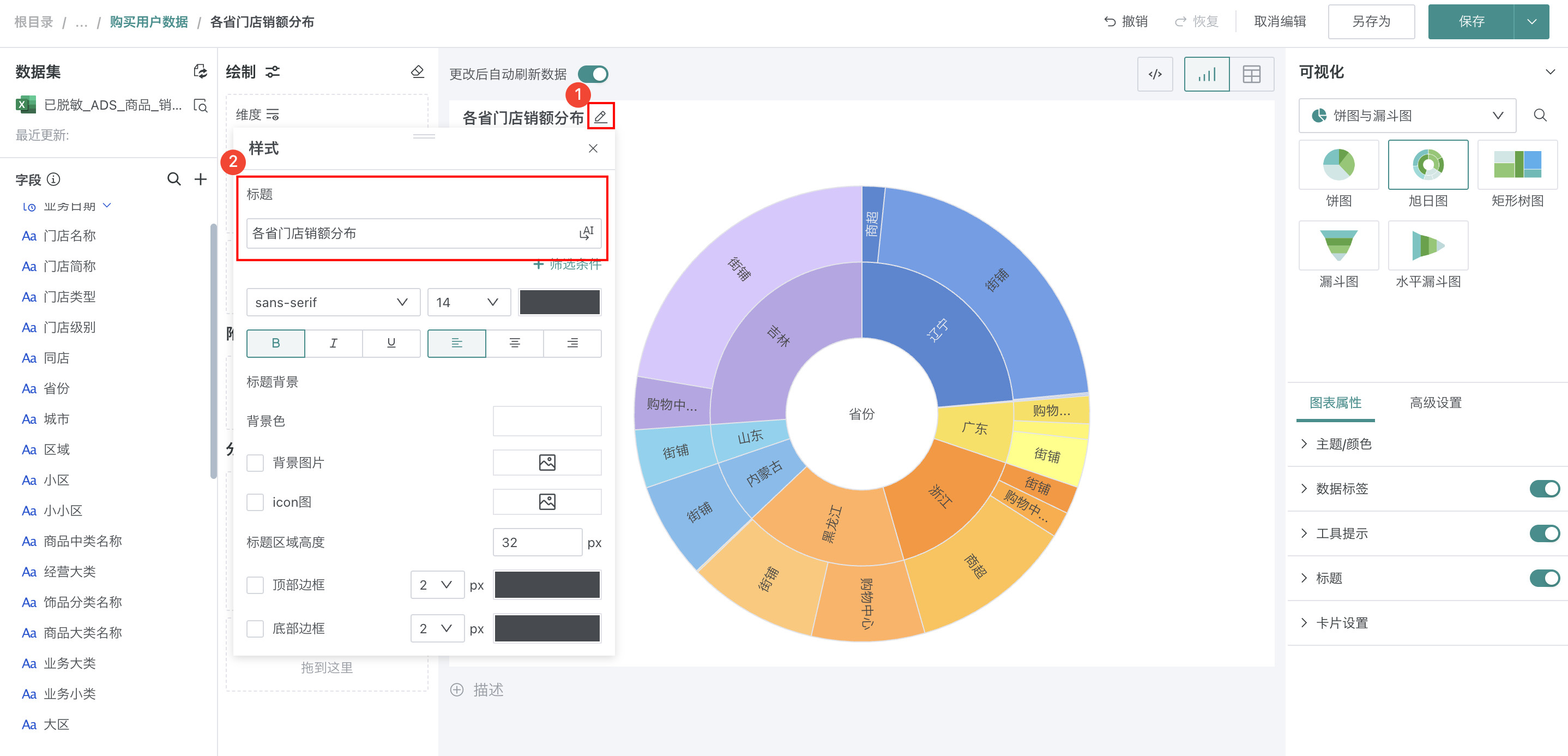

点击标题右侧编辑按钮，为图表命名。
说明可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。
美化图表

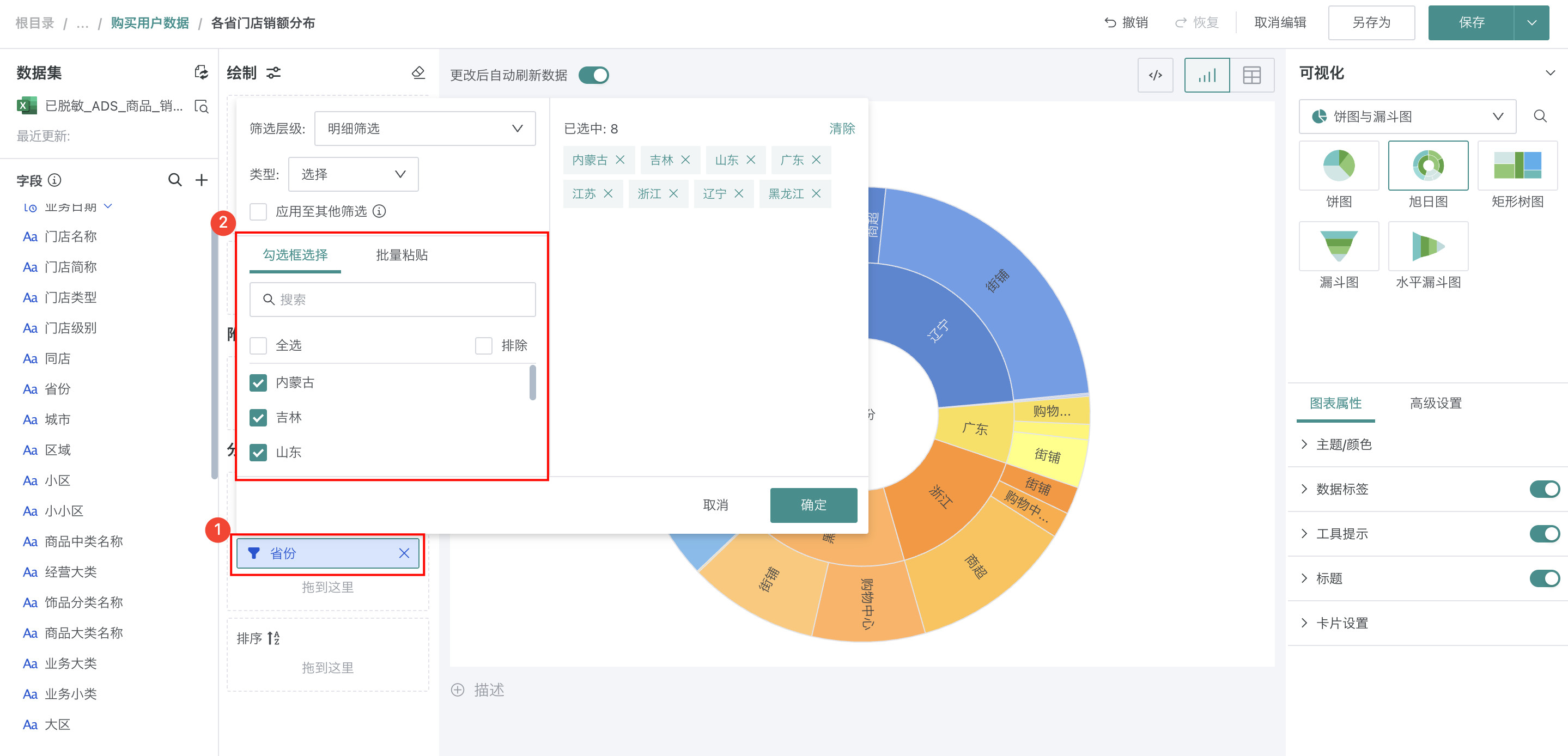

筛选
若想要集中观察和比较某几类商品的销售金额占比情况，可以进行筛选。步骤如下：将「省份」拖入「筛选」中，选中想要观测的类型，点击「确认」。

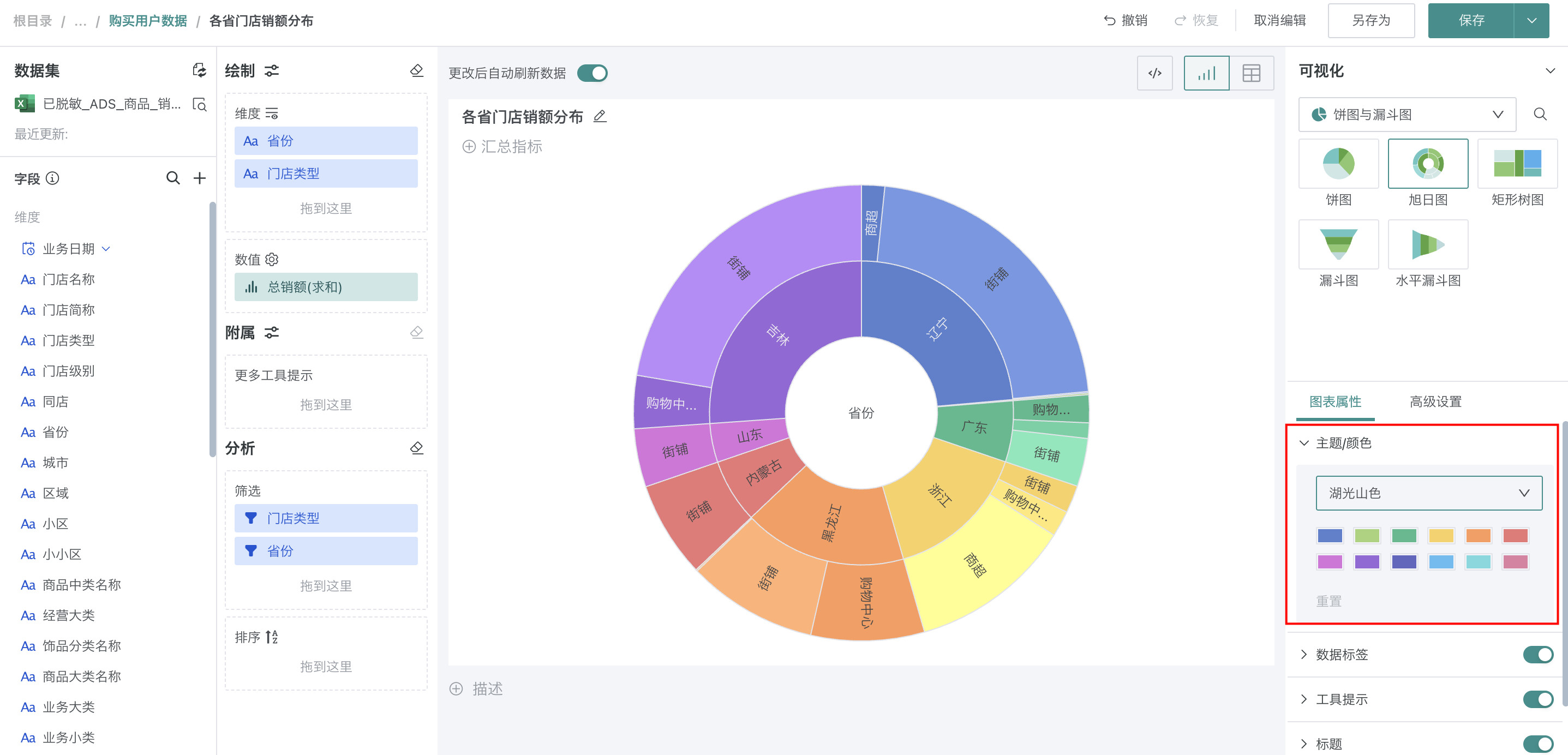

设置颜色
在「图表属性」区域的「主题/颜色」进行选择。

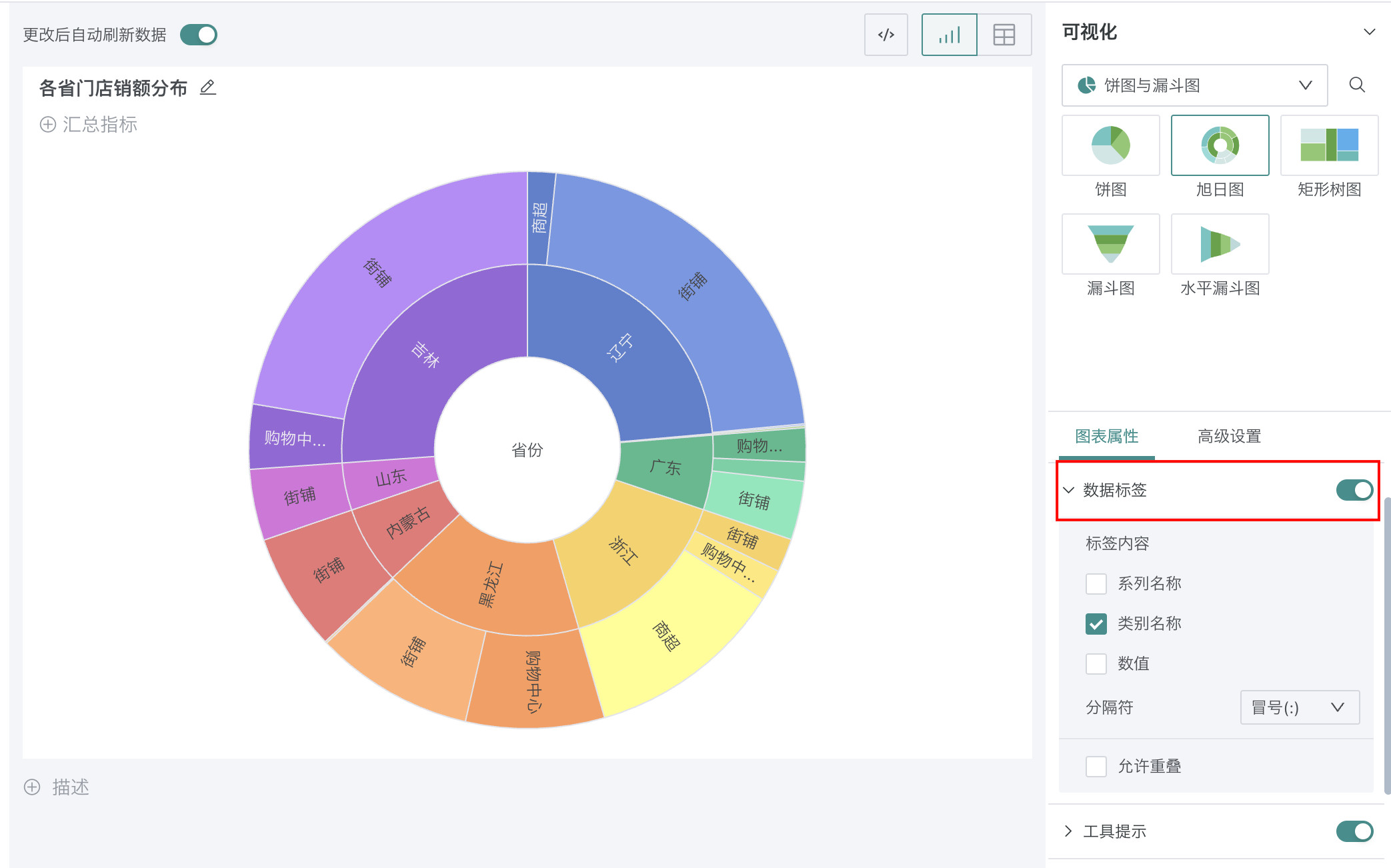

设置数据标签
数据标签开启后，可以勾选「系列名称」、「类别名称」、「数值」，不建议勾选多个，会降低图表美观度。
其余操作
发布图表
-

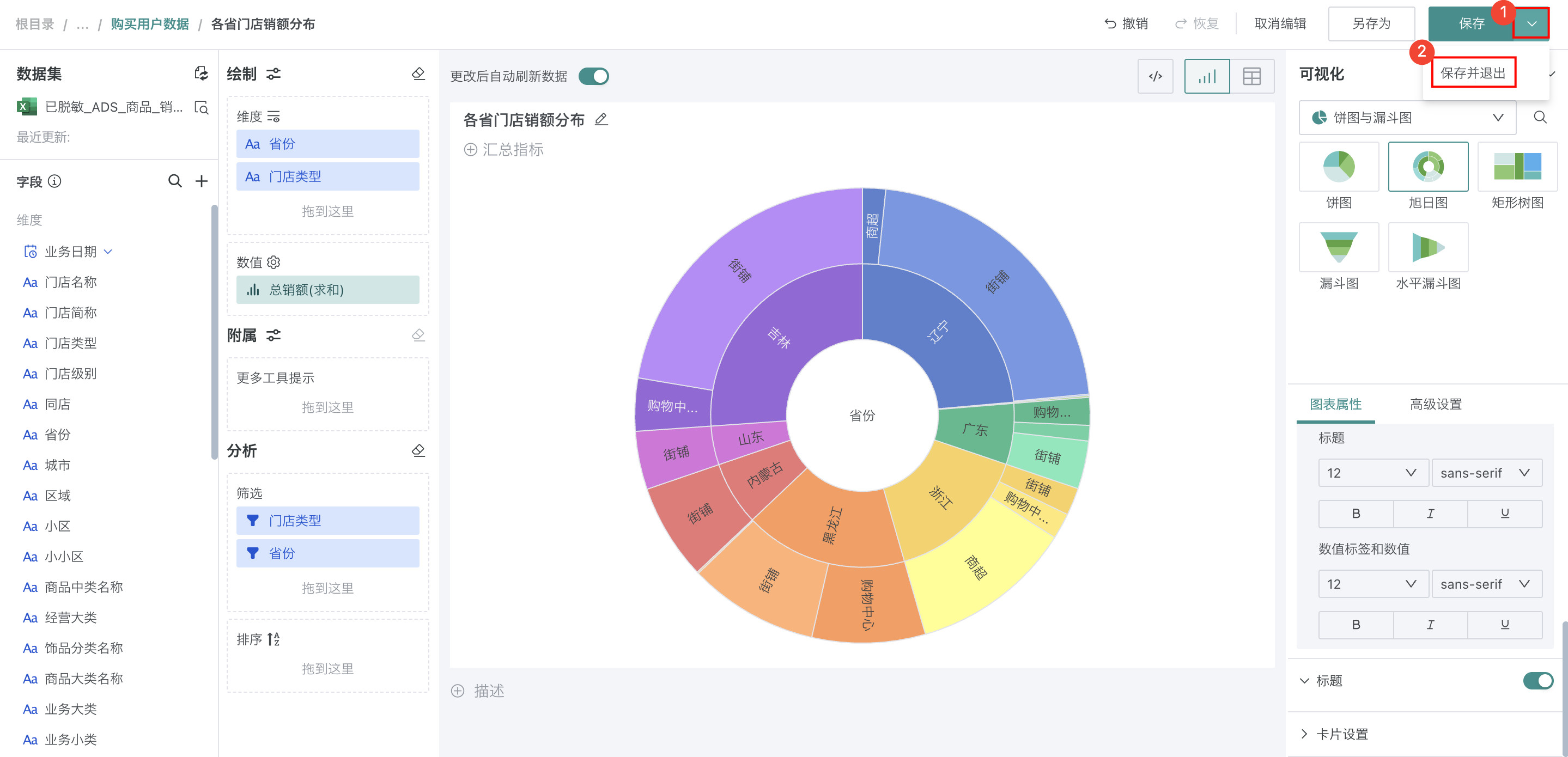

点击右上角「保存并退出」，完成图表创建。
-

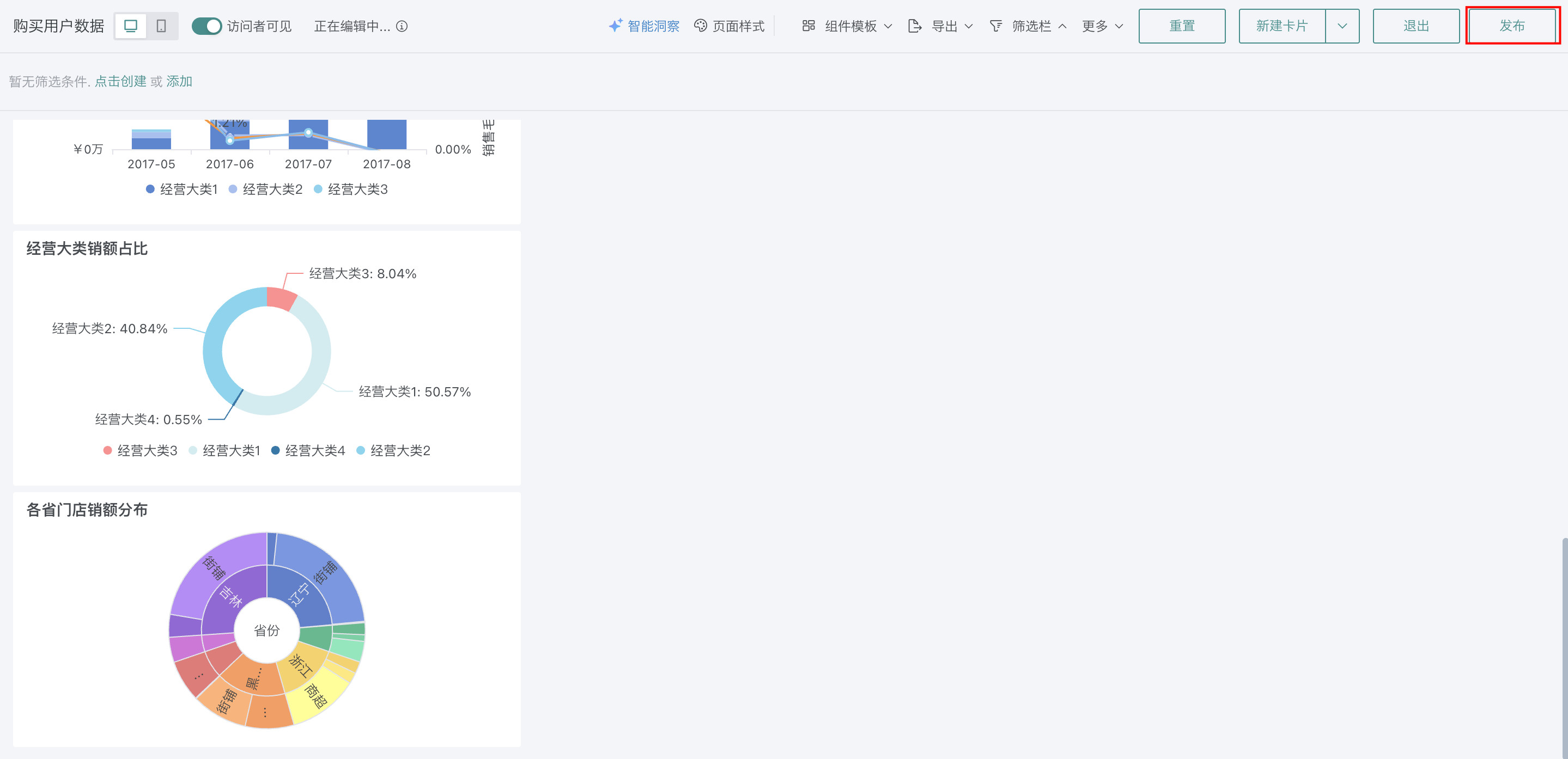

点击右上角「发布」，将仪表板发布上线。
效果查看

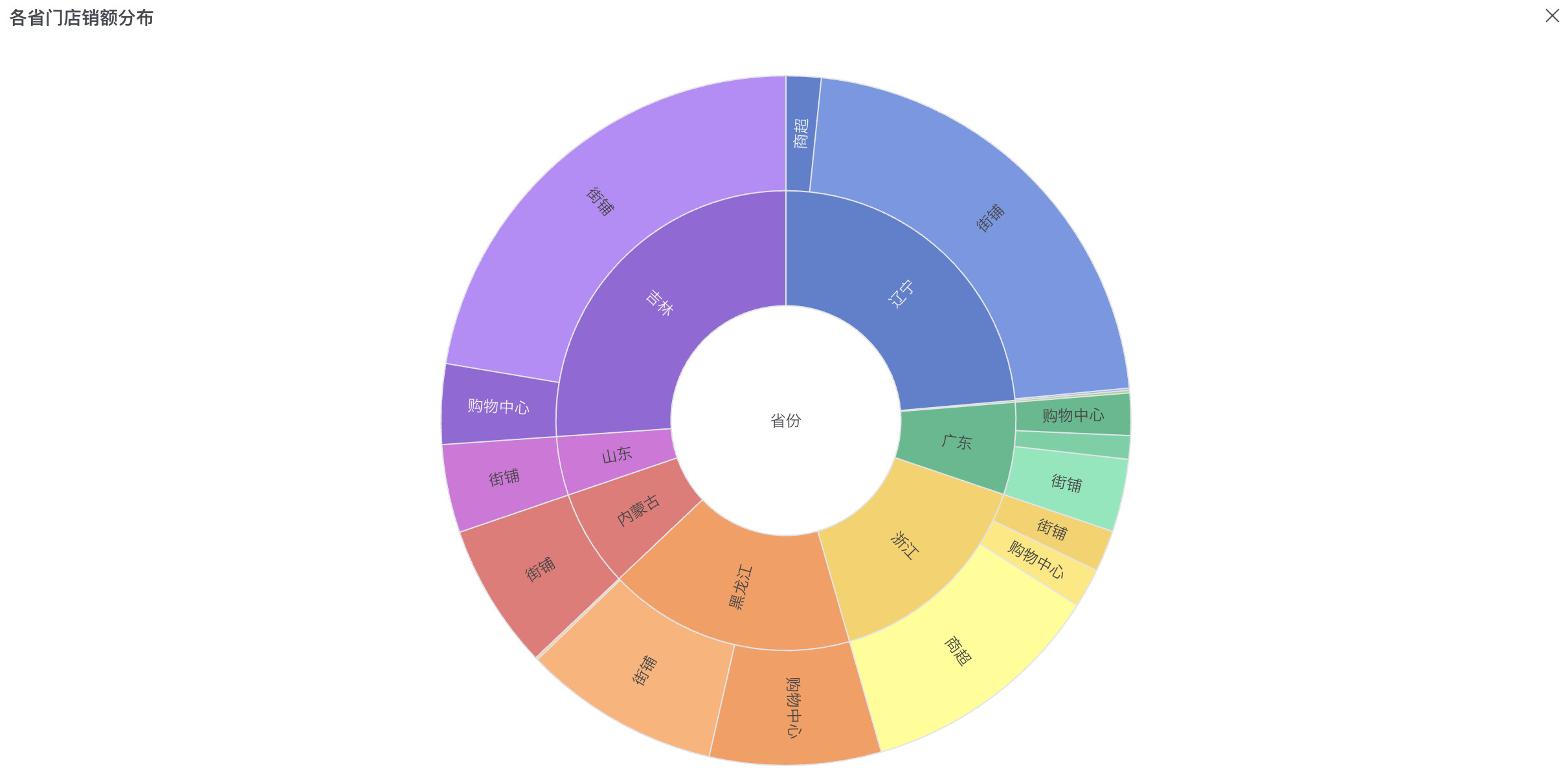

PC端

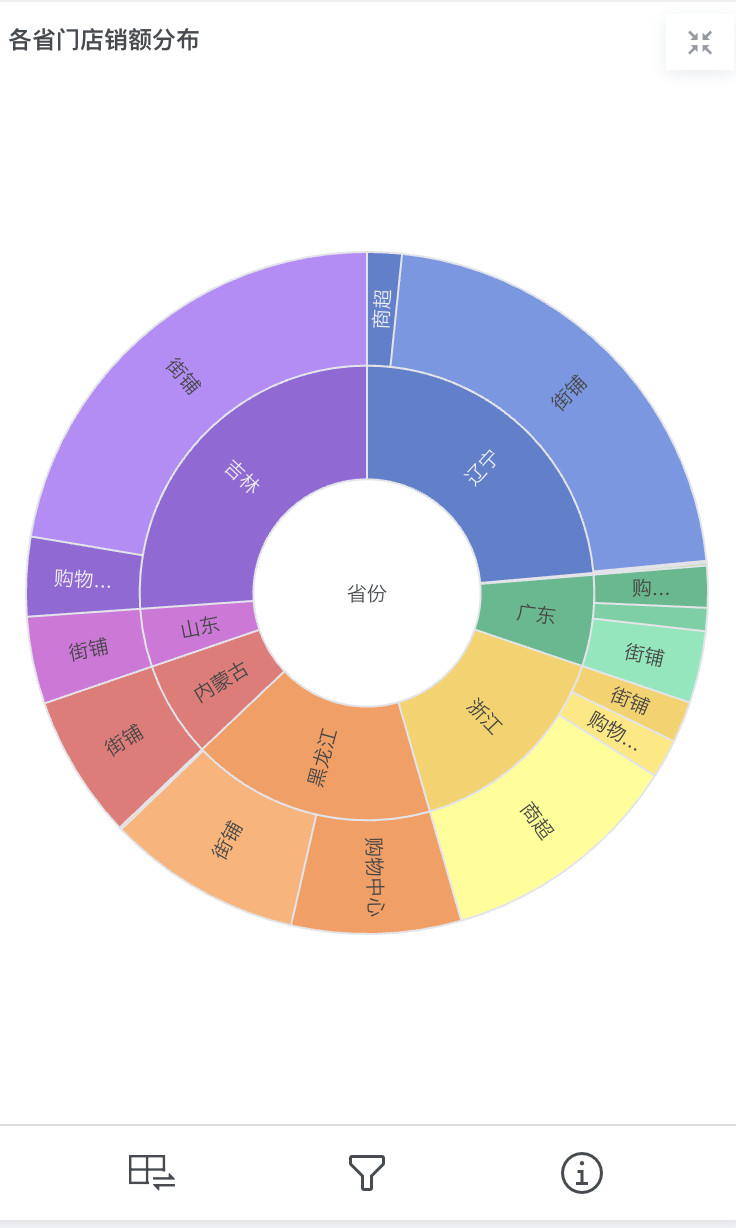

移动端
说明
移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
