百分比堆积面积图
概述
图表介绍
百分比堆积面积图是堆积面积图的一种特殊形式，它将每个时间点或类别的数据总值标准化为100%，然后按照各个数据系列的比例进行堆积展示。这种图表通过面积区域的相对高度直观地呈现各数据系列在整体中所占的百分比变化，特别适合分析各组成部分的相对贡献和结构变化趋势，而不受总量变化的影响。
适用场景
百分比堆积面积图适用于需要重点关注各数据系列占比变化、结构演变以及相对贡献分析的场景。

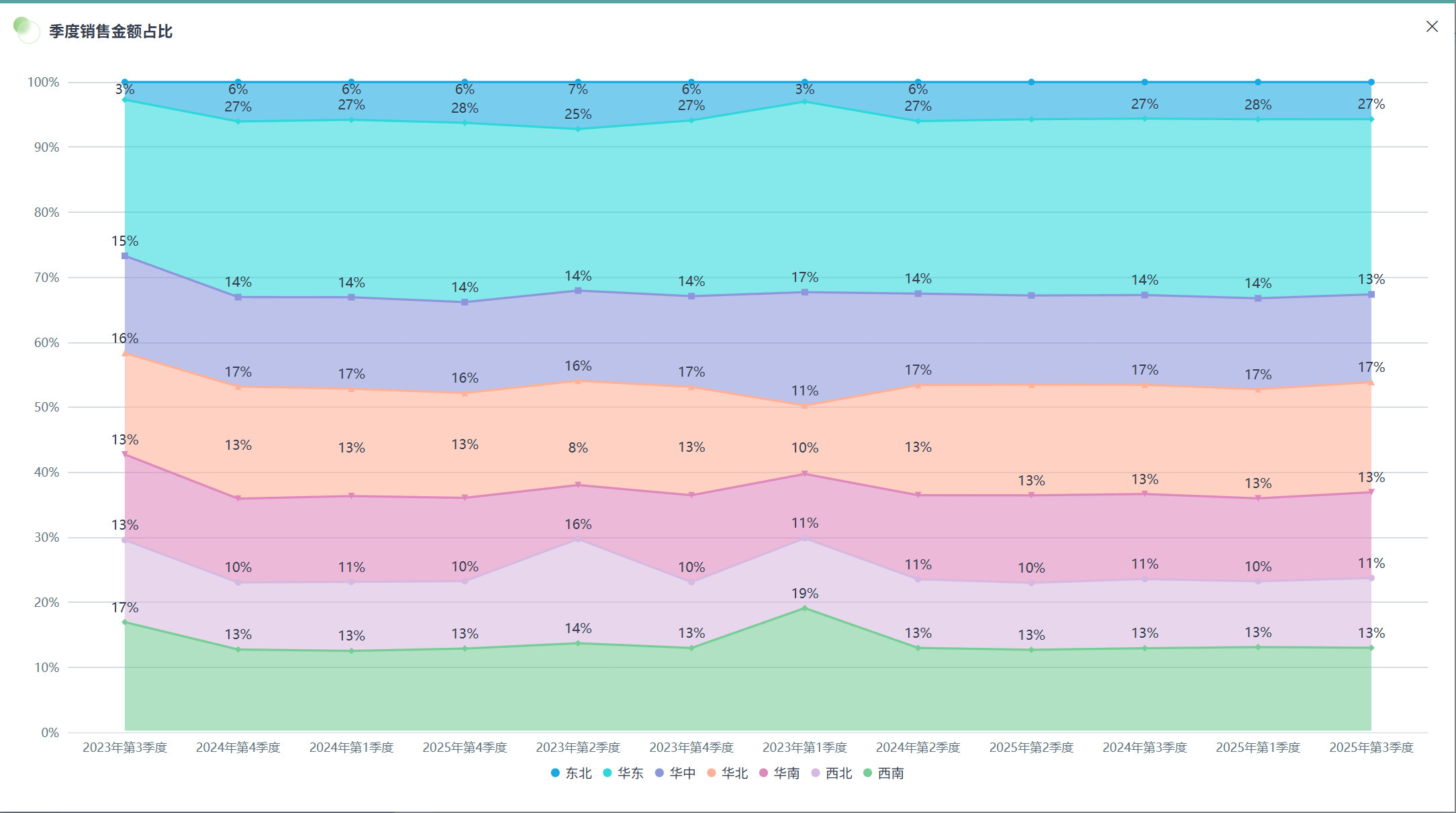

例如：不同产品类别在总销售额中的占比变化趋势、各年龄段用户占总用户的比例演变、各种营销渠道获客占比分析、不同业务线收入结构变化等，如图所示：
图表特点
优点
- 对比有效：直观展示各数据系列在整体中的百分比构成
- 结构变化：突出显示各组成部分的占比随时间的变化趋势
- 不受总量影响：消除总量变化的干扰，专注于结构分析
- 视觉直观：通过面积比例提供强烈的视觉对比效果
缺点
- 总量信息丢失：无法直接从图表中读取实际数值和总量变化
- 底层数据掩盖：底层数据系列可能被上层系列部分遮挡
- 比例精确性：精确读取各系列的百分比值需要辅助标签
- 复杂度限制：当数据系列过多时，可能导致视觉复杂难以区分
使用指导
创建仪表板
详细步骤可参考新建仪表板。
创建图表
-
点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。
-

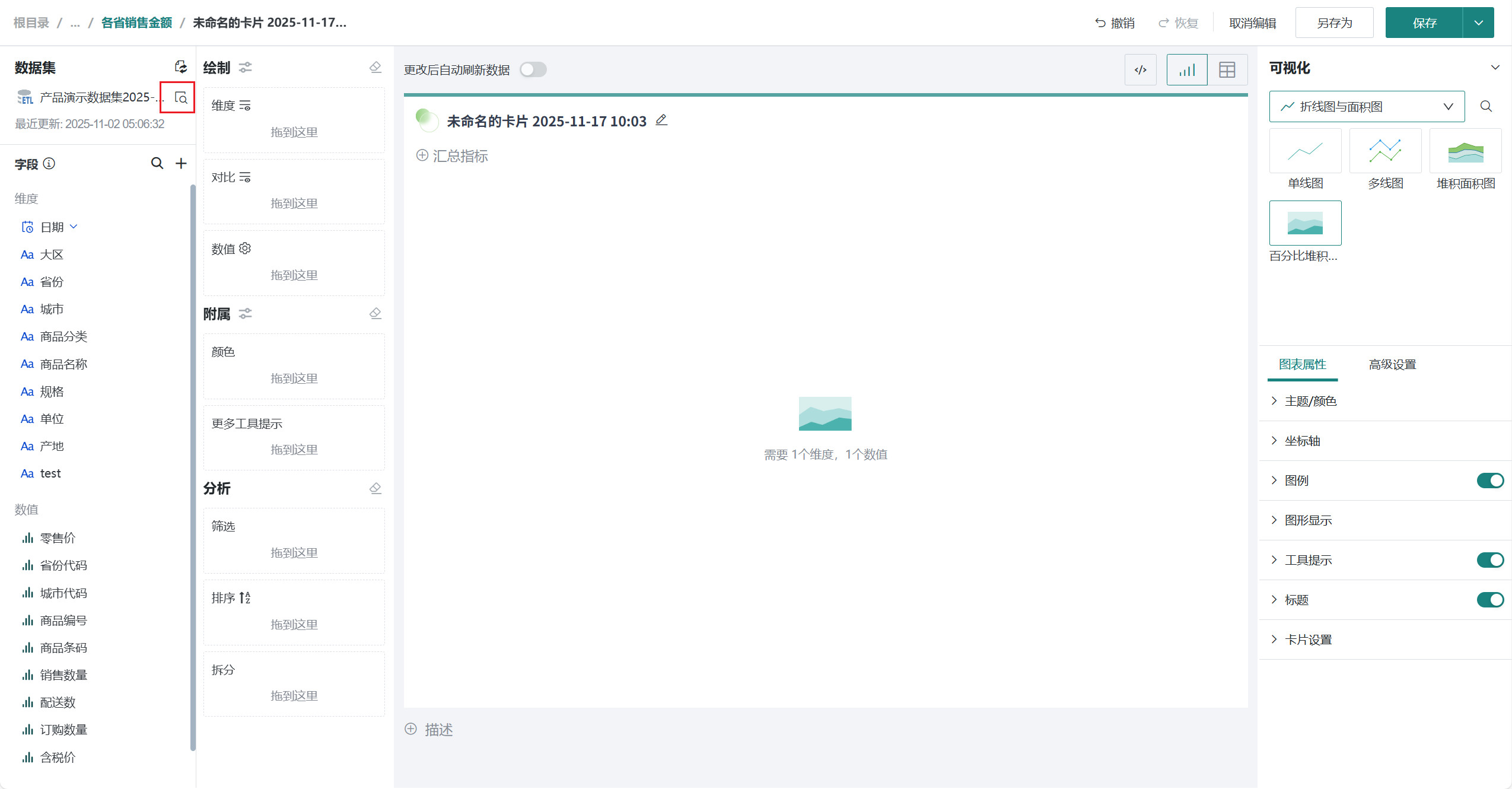

点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。
-
选择需要进行图表分析的数据集后点击「确定」。
若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。
-

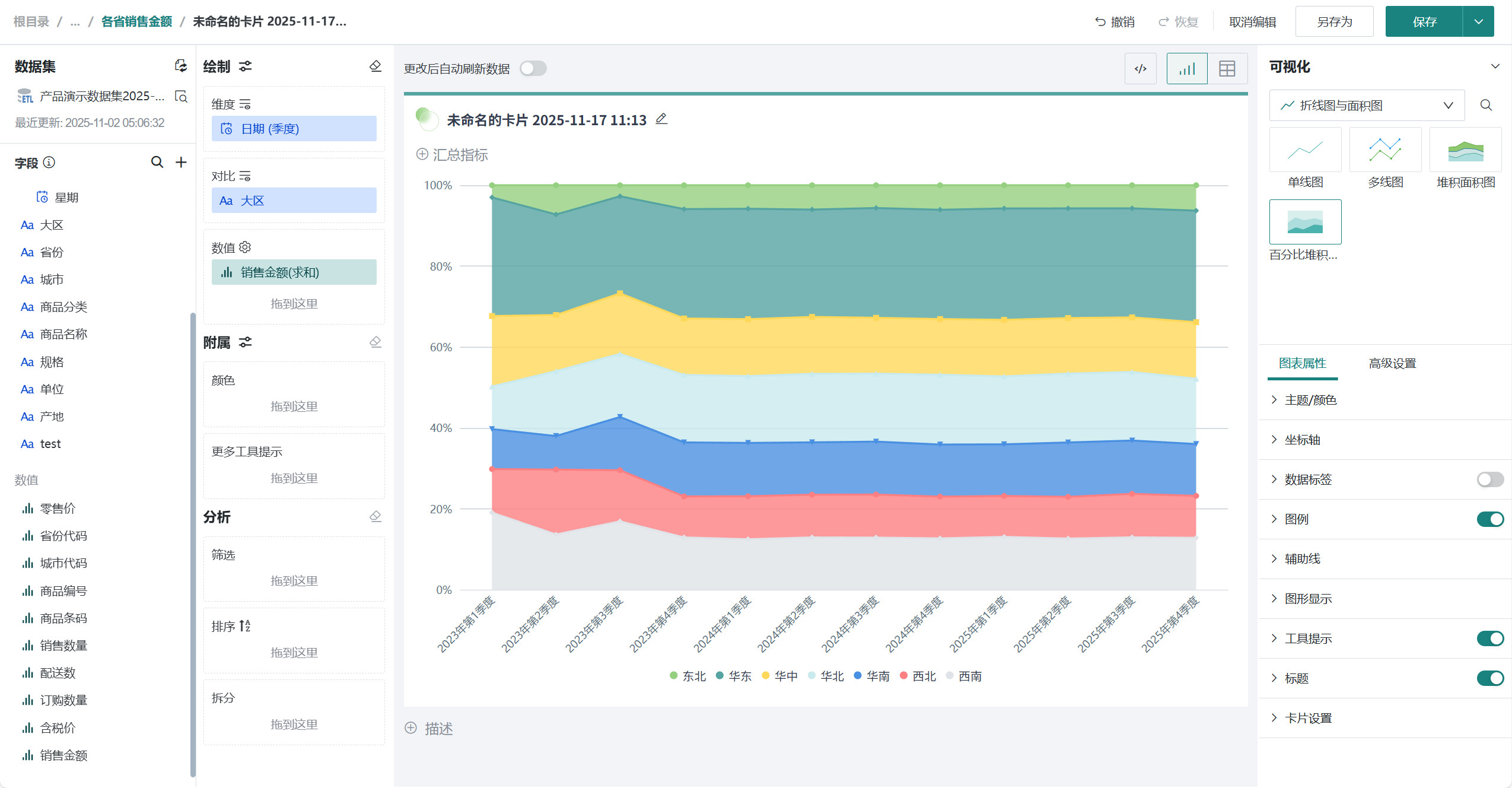

在「可视化」区域中选择「百分比堆积面积图」，将左侧「字段」区域的时间字段（如「日期」）拖至「绘制」区域的「维度」，将分类字段（如「大区」）拖至「分组」，将数值字段（如「销售金额」）拖入「数值」区域。
-

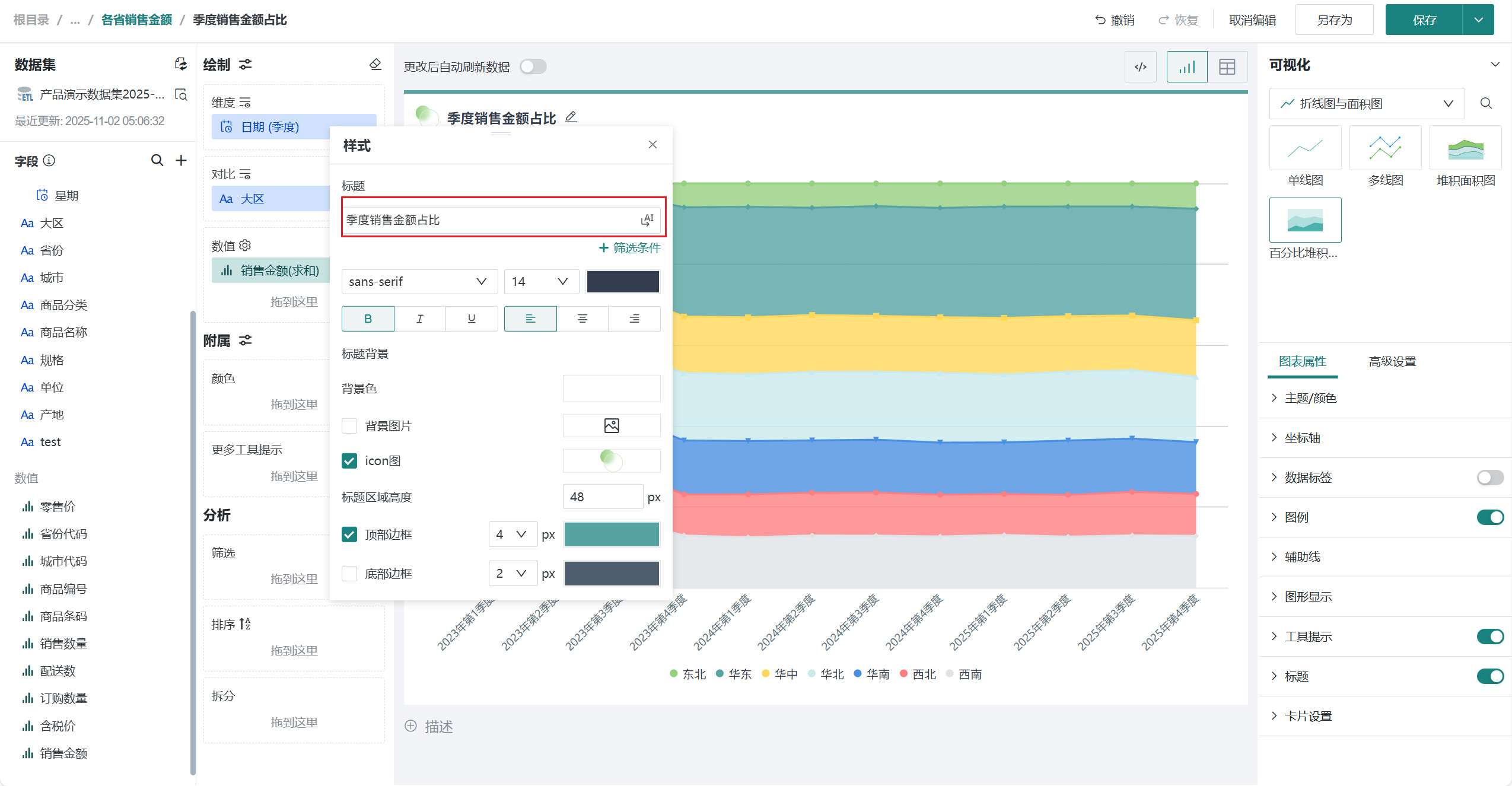

点击标题右侧编辑按钮，为图表命名。
说明可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。
美化图表
设置颜色

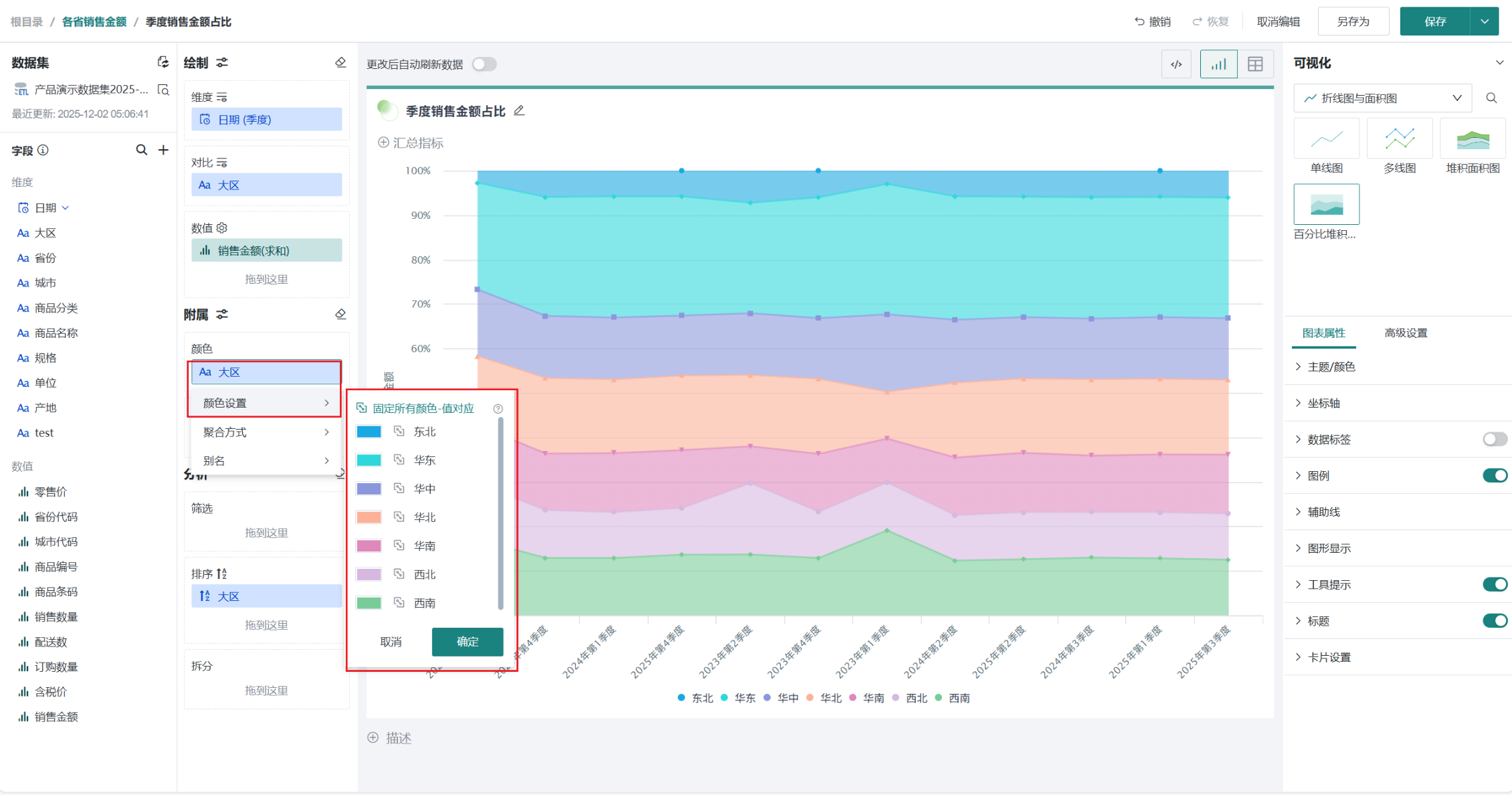

将「大区」字段拖至「颜色」区域，点击字段后选择「颜色设置」，可修改折线和面积颜色，颜色详细配置可参考图表绘制-颜色。

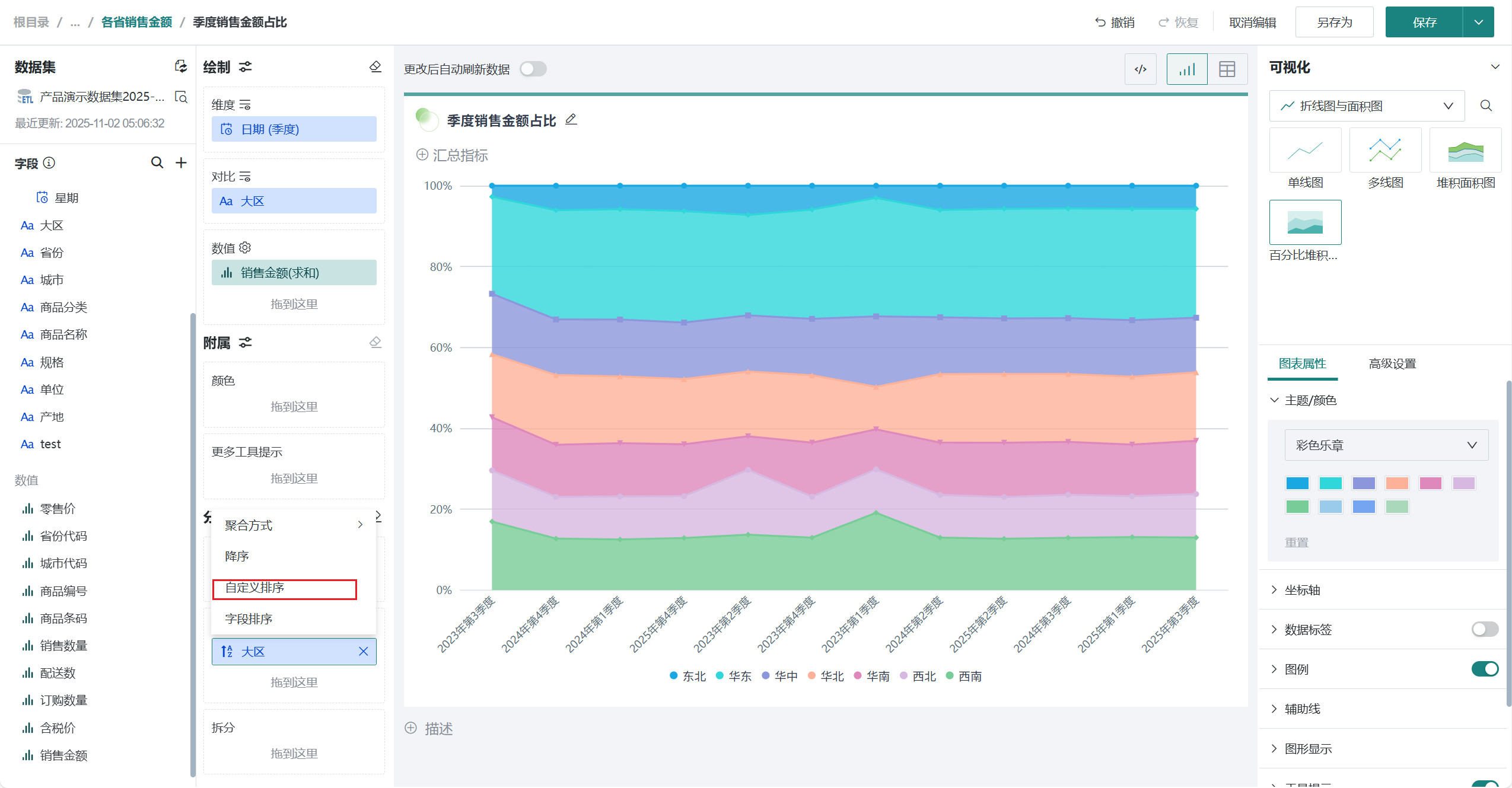

排序
可自定义调整各数据系列的堆叠顺序，通常将变化较大或需要重点关注的系列放在更易观察的位置。
图形显示

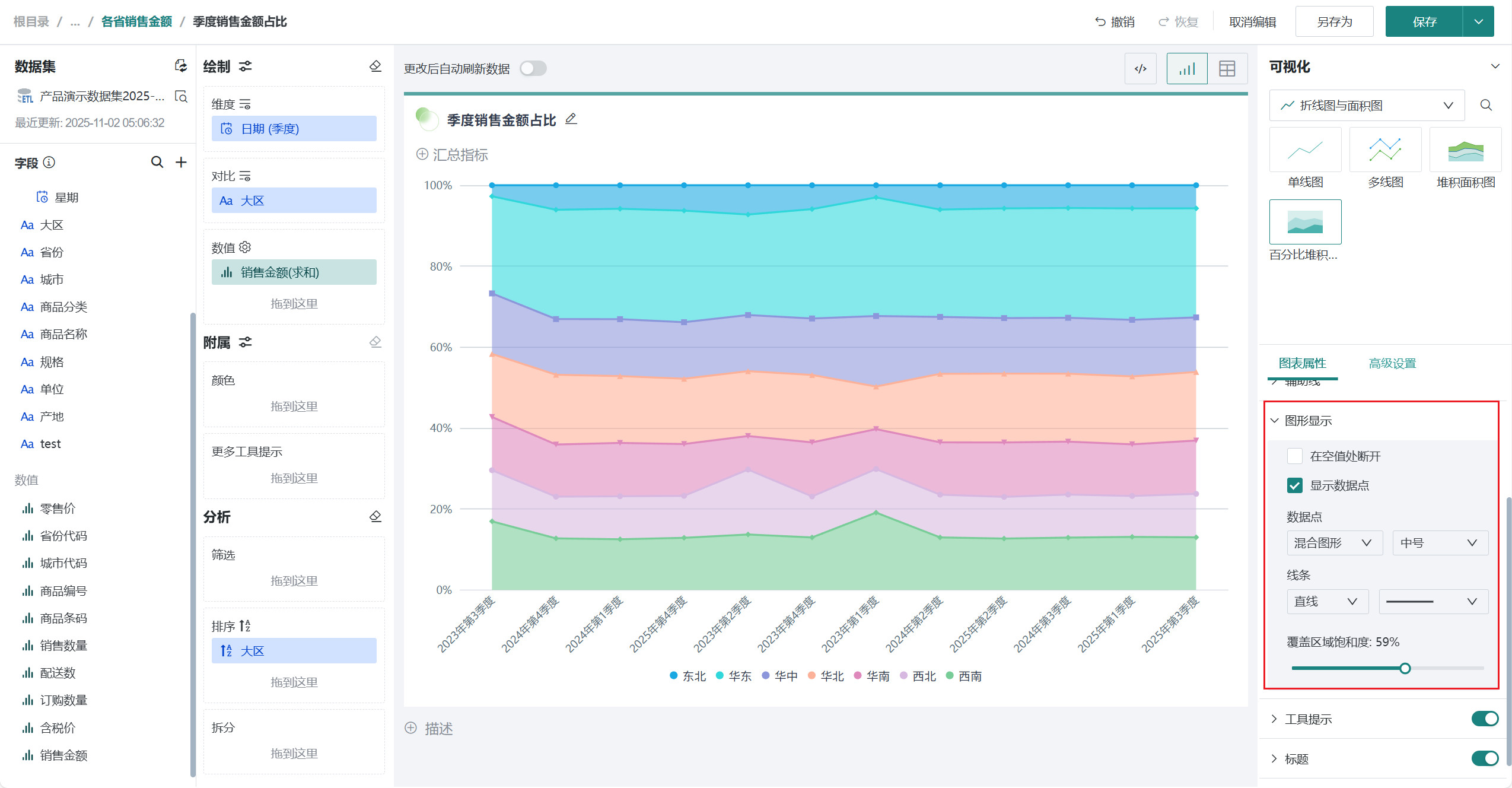

在「图形显示」中可调整图形中线与点的大小，也可调整面积填充的透明度，提高底层数据系列的可见性，通常建议设置为50%-80%的透明度。
数据标签

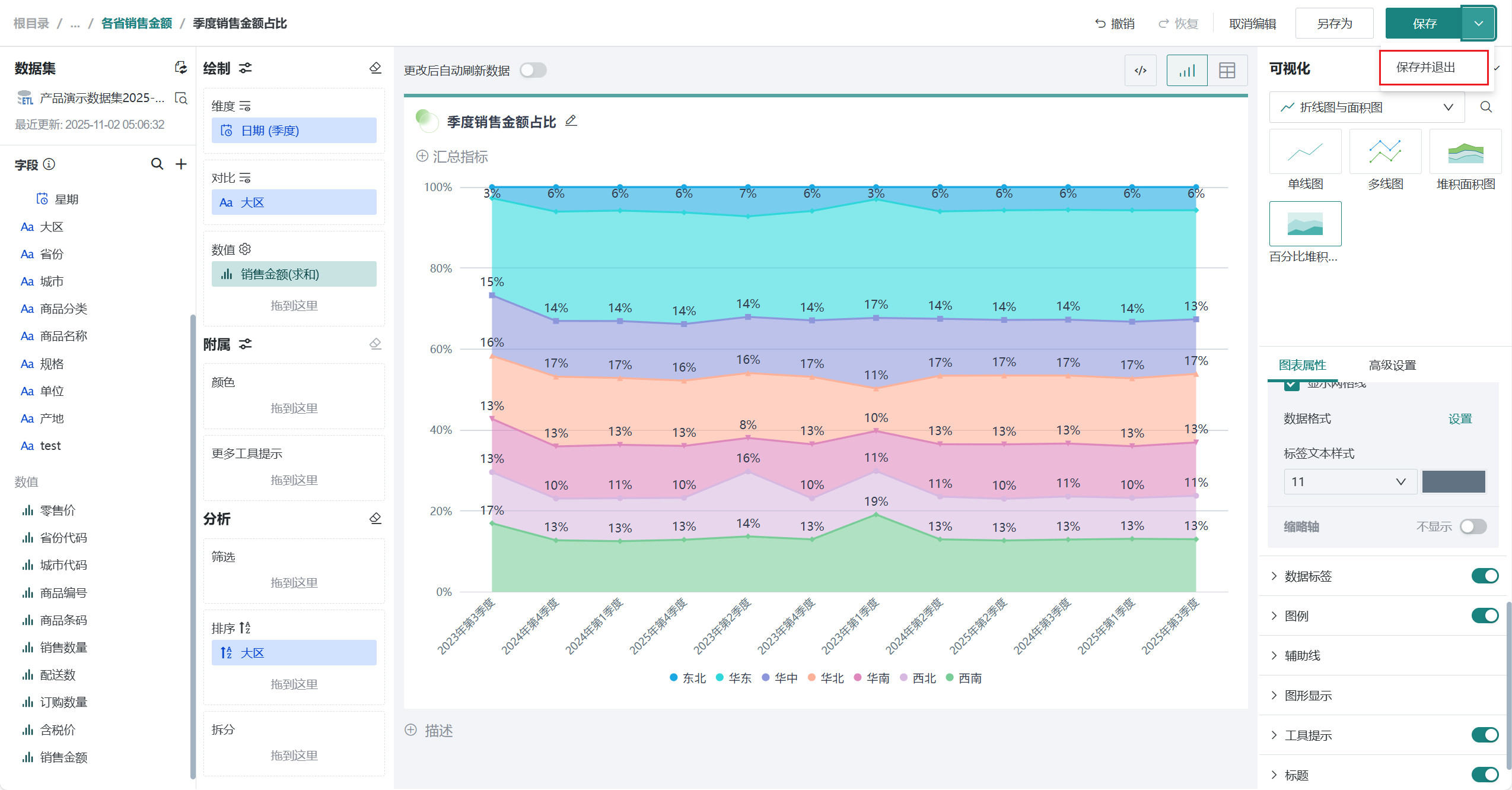

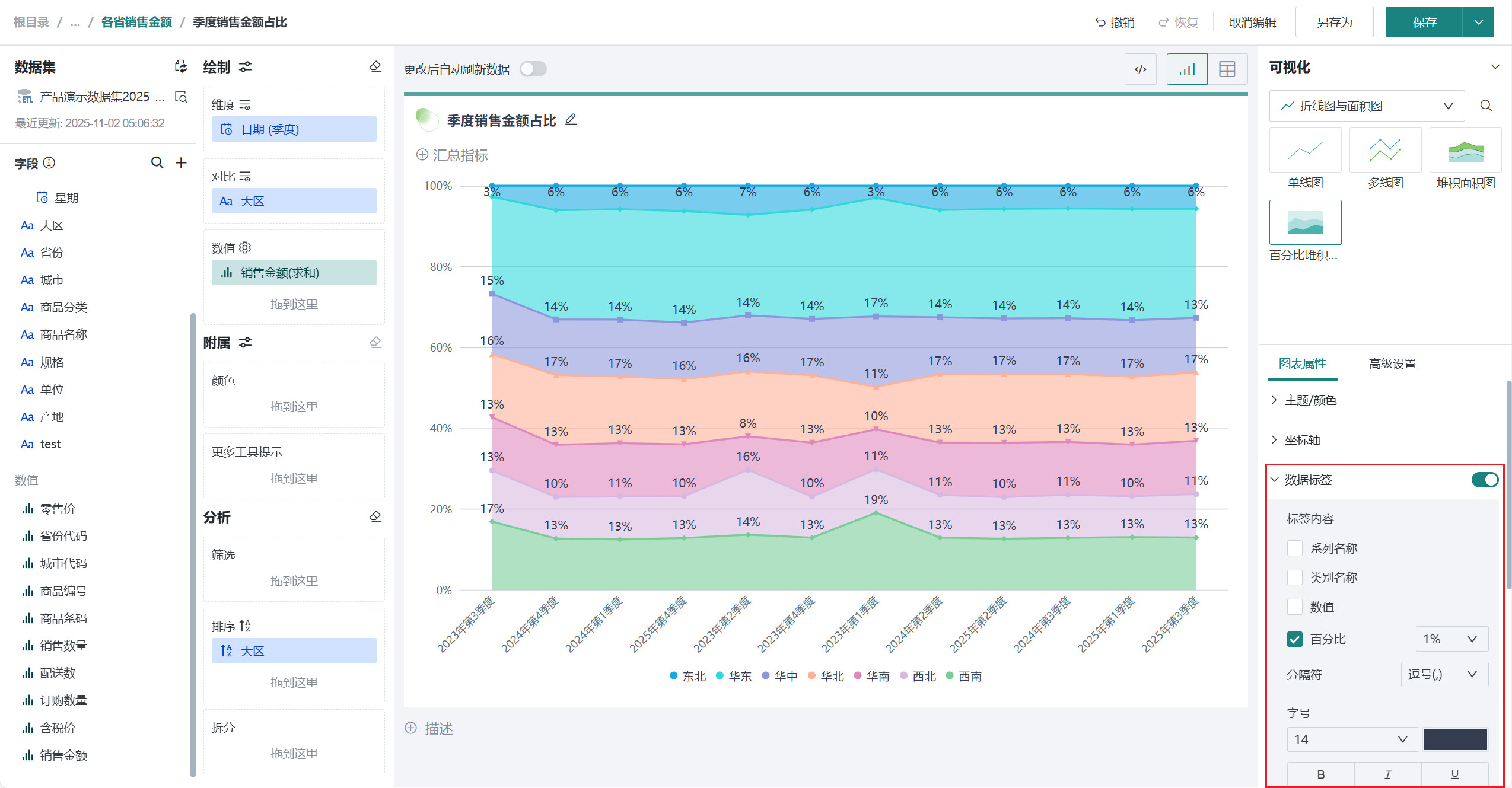

在「图表属性」区域打开「数据标签」按钮，选择「百分比」选项，可显示各数据系列的百分比值，便于精确查看占比情况。
其余操作
发布图表
-
点击右上角「保存并退出」，完成图表创建。
-

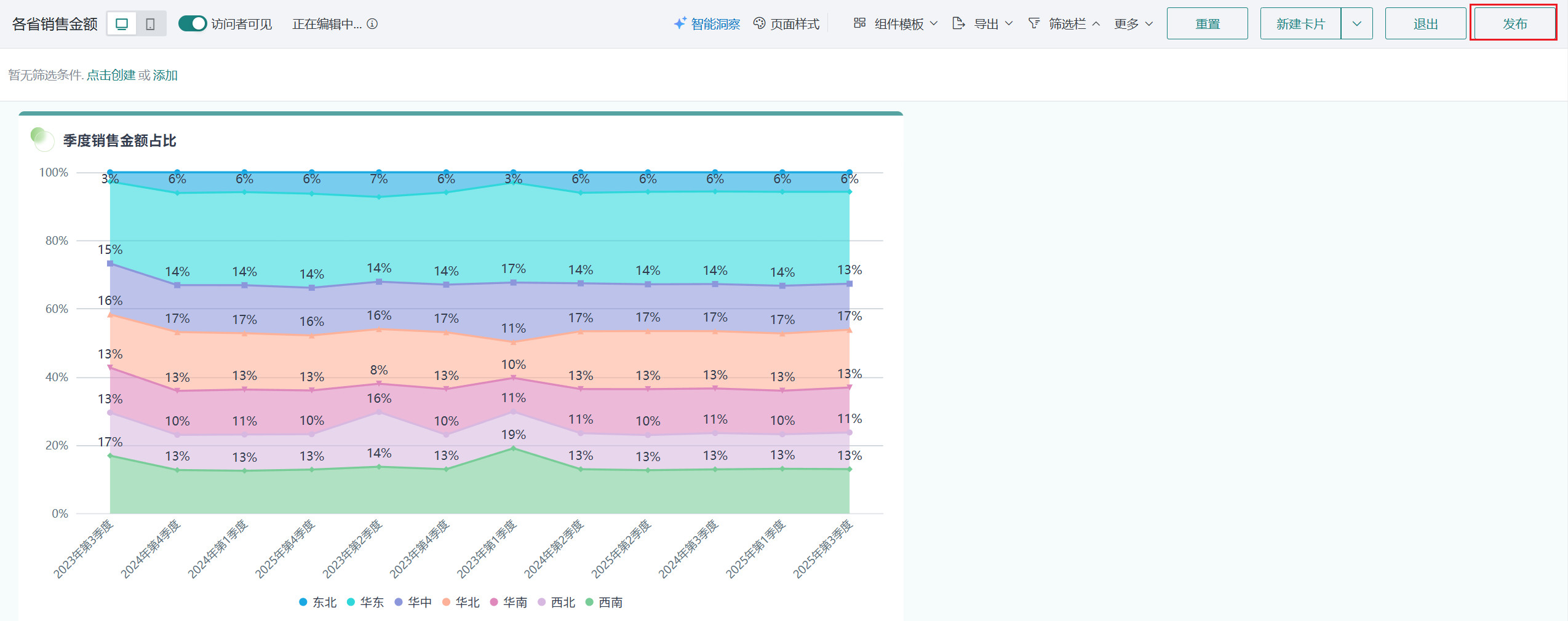

点击「发布」，将仪表板发布上线。
效果查看
PC端

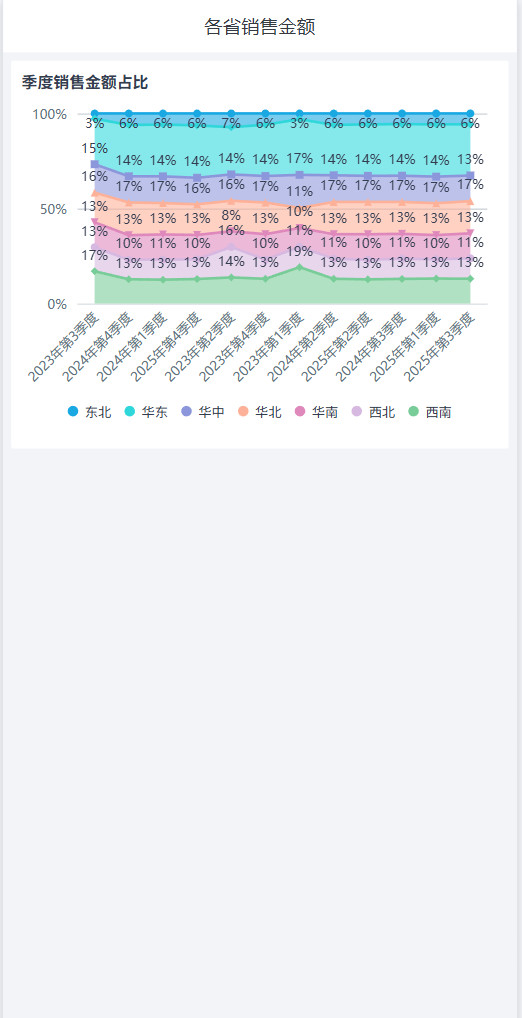

移动端
移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
