多线图
概述
图表介绍
多线图是一种强大的可视化图表，它在同一坐标系中展示多条数据线条，每条线条代表一个数据系列。多线图通过连接各个数据点的线条，不仅能够展示各数据系列随时间或其他有序变量的变化趋势，还能直观地进行多维度数据的对比分析，帮助用户识别不同数据系列之间的关系、差异和变化模式。
适用场景
多线图适用于需要同时展示和比较多个相关数据系列的变化趋势、发展速度以及相互关系的场景。
例如：不同产品的销售趋势对比、多个地区的用户增长情况、多种股票价格走势比较、不同部门的业绩完成进度等，如图所示：
图表特点
优点
- 多维度对比：在同一图表中直观对比多个数据系列的变化趋势
- 关系识别：便于发现不同数据系列之间的相关性、领先/滞后关系
- 模式识别：清晰展示各数据系列的变化模式、周期性和异常情况
- 信息密度高：能在有限空间内展示大量相关数据
- 趋势明显：突出显示各数据系列的上升、下降或波动趋势
缺点
- 复杂度增加：线条过多时容易造成视觉混乱和难以区分
- 视觉干扰：多条线交叉可能导致数据读取困难
- 图例依赖：需要清晰的图例来区分不同的数据系列
- 制作难度：需要合理配置线条样式、颜色和间距以保证可读性
使用指导
创建仪表板
详细步骤可参考新建仪表板。
创建图表
-
点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。
-

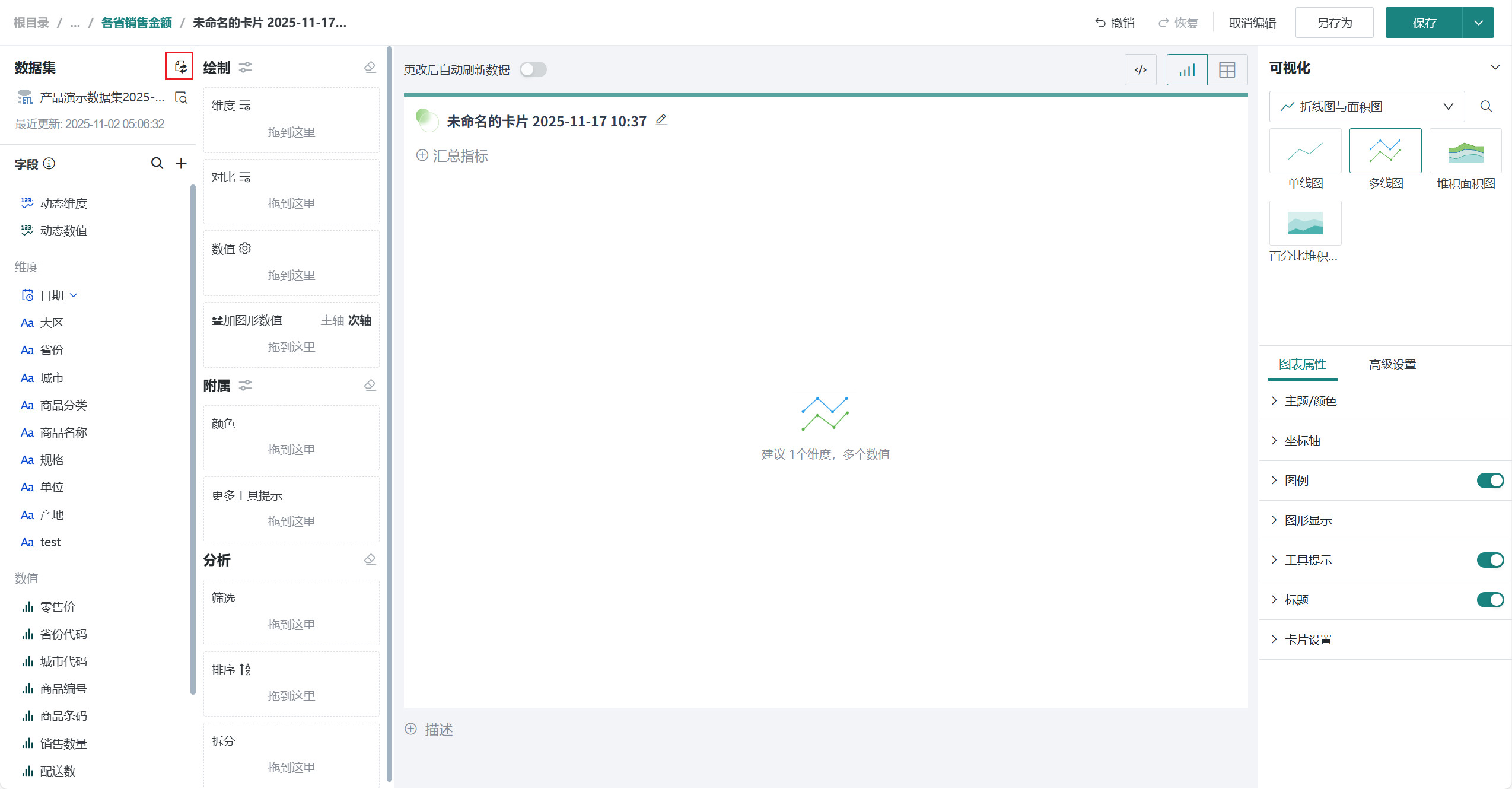

点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。
-
选择需要进行图表分析的数据集后点击「确定」。
若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。
-

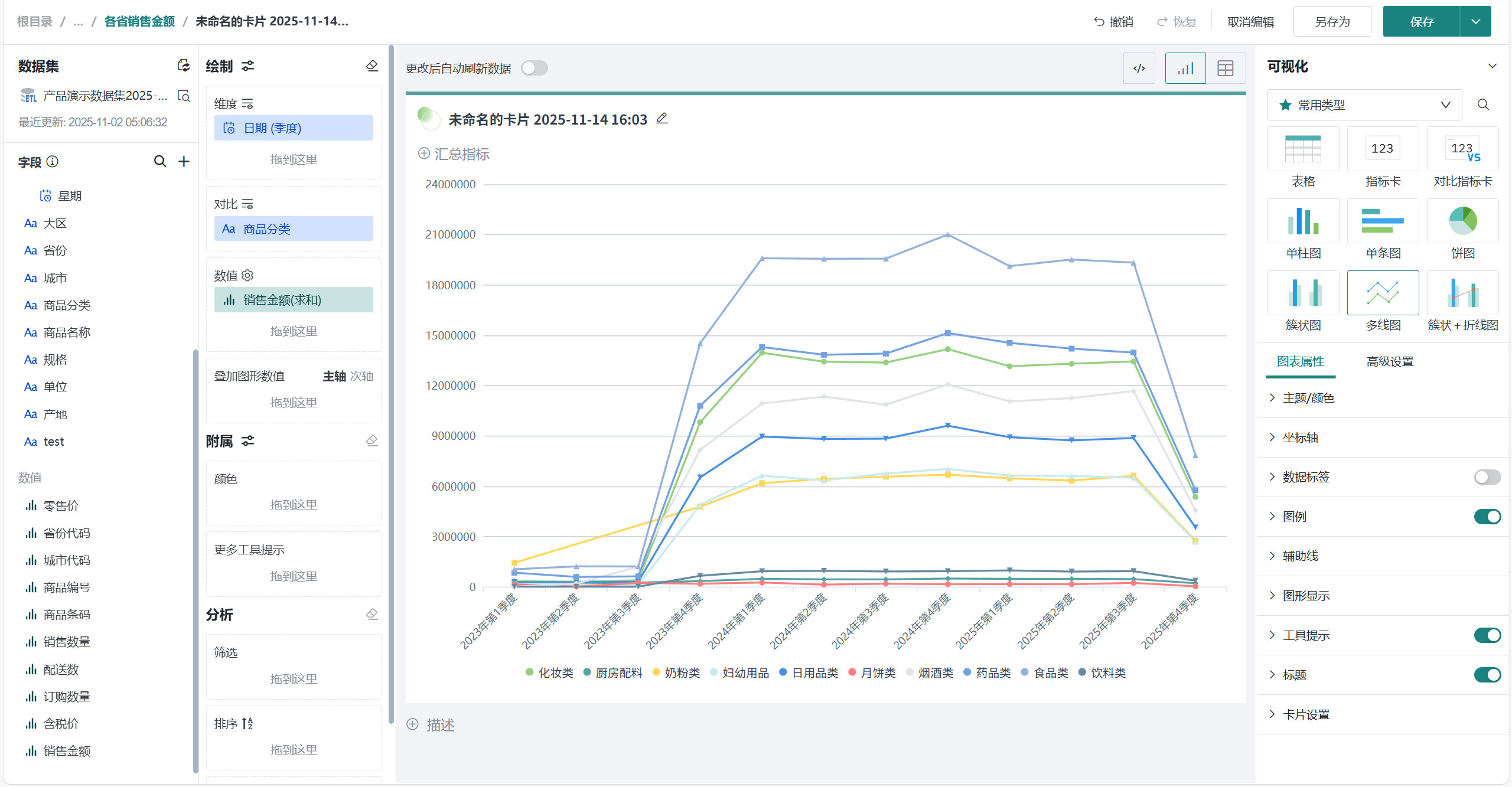

在「可视化」区域中选择「多线图」，将左侧「字段」区域的时间字段（如「日期」）拖至「绘制」区域的「维度」，将分类字段（如「商品分类」）拖至「对比」，将数值字段（如「销售金额」）拖入「数值」区域。
-

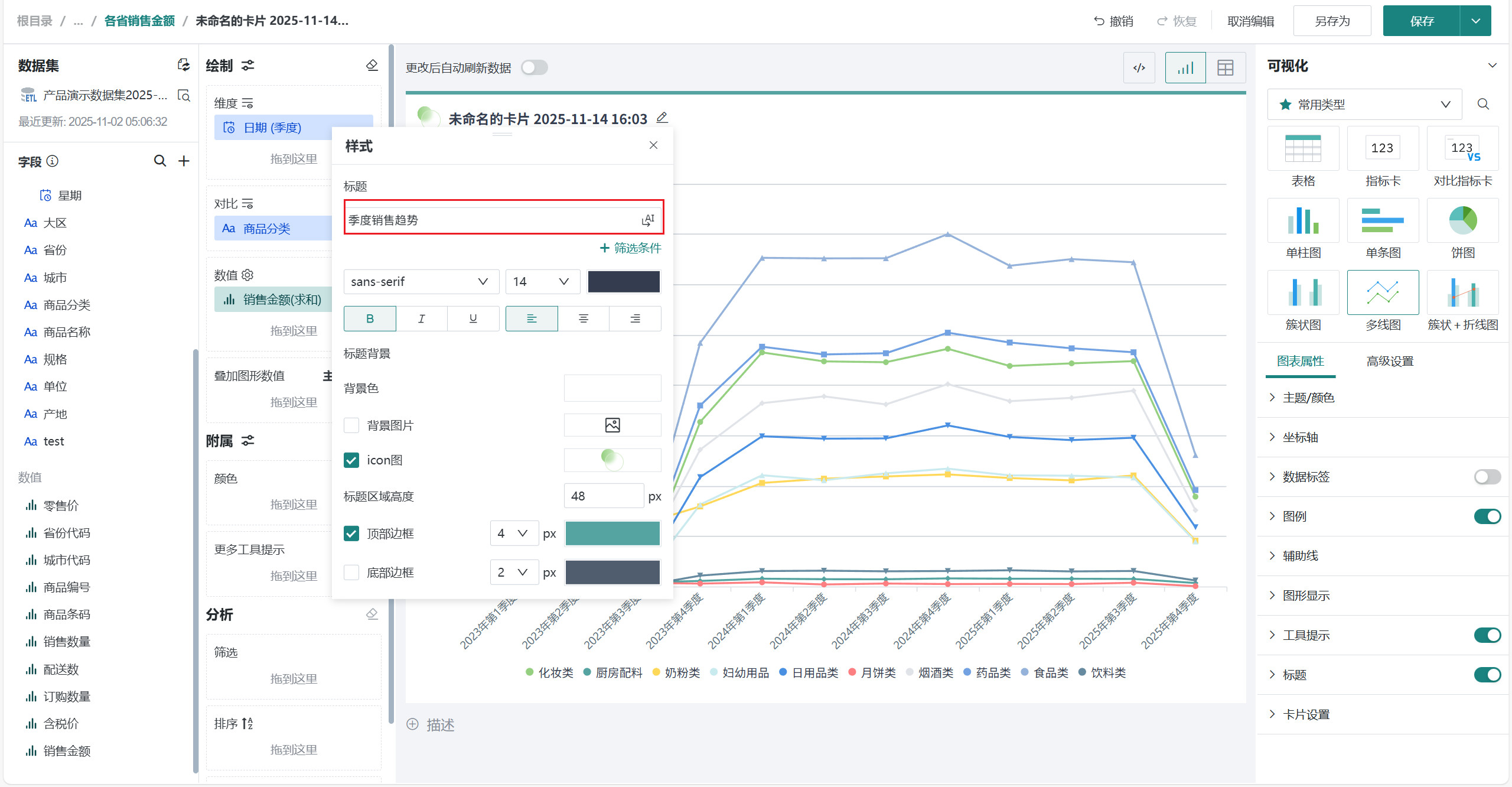

点击标题右侧编辑按钮，为图表命名。
说明可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。
美化图表
设置颜色

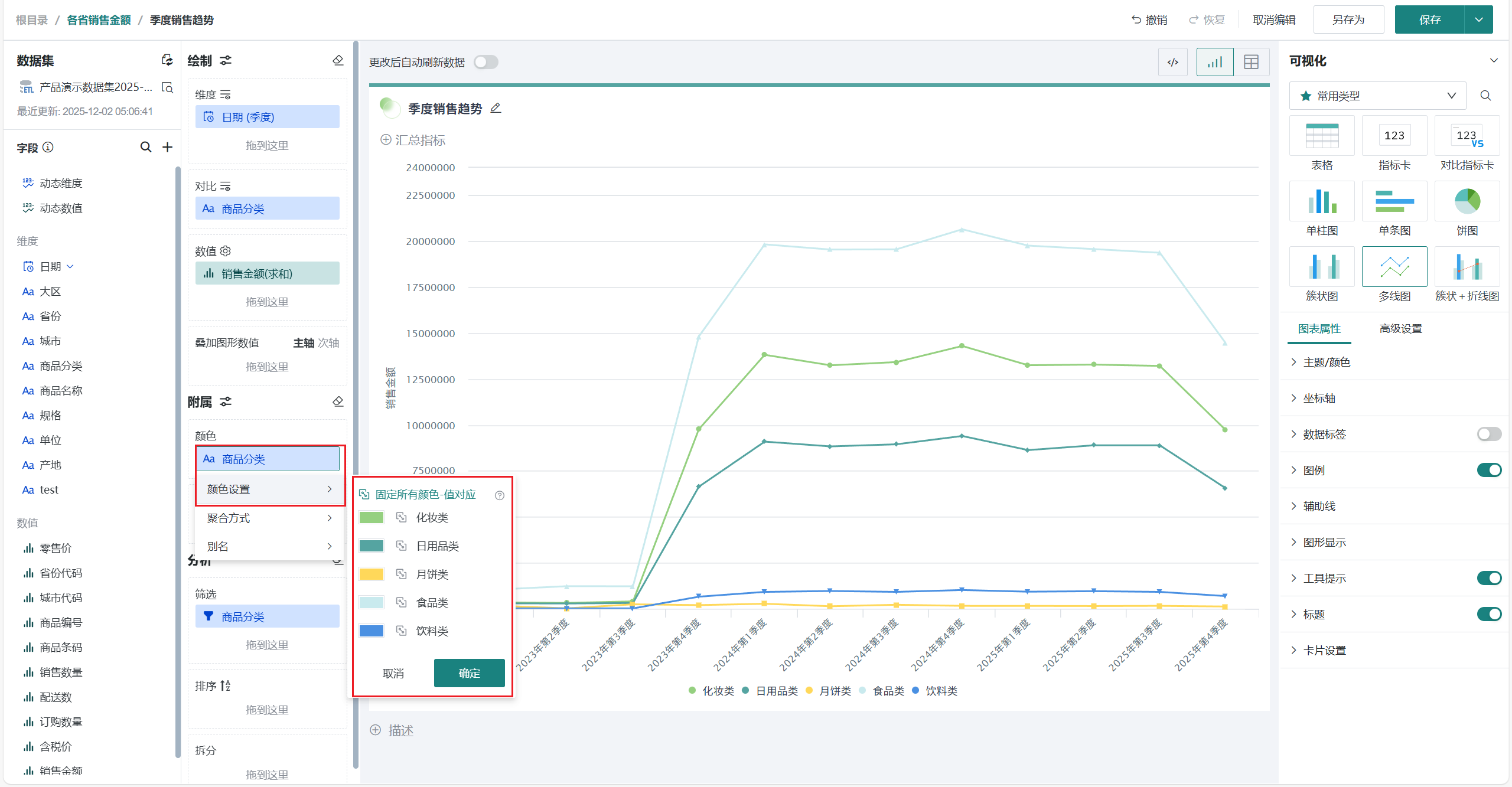

在「图标属性」「主题/颜色」区域，点击后选择不同主题，可修改不同区域柱子对应的颜色，颜色详细配置可参考图表绘制-颜色。
筛选

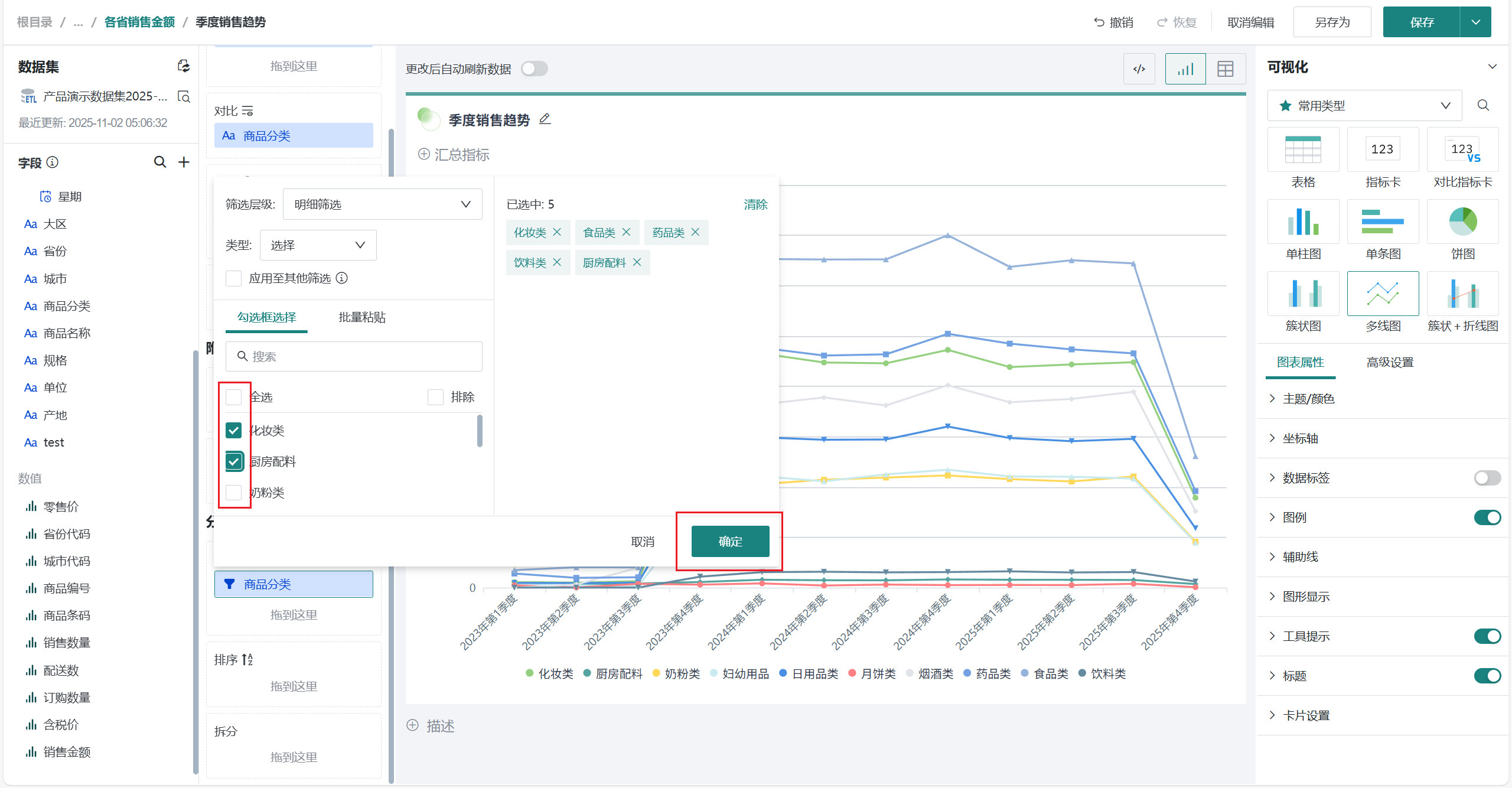

在此情境中仅需观察商品分类中的几个分类，可以将分类字段（如「商品分类」）拖至「筛选」，点击前方漏斗图标即可进行选择，结束后点击「确定」。
图形显示

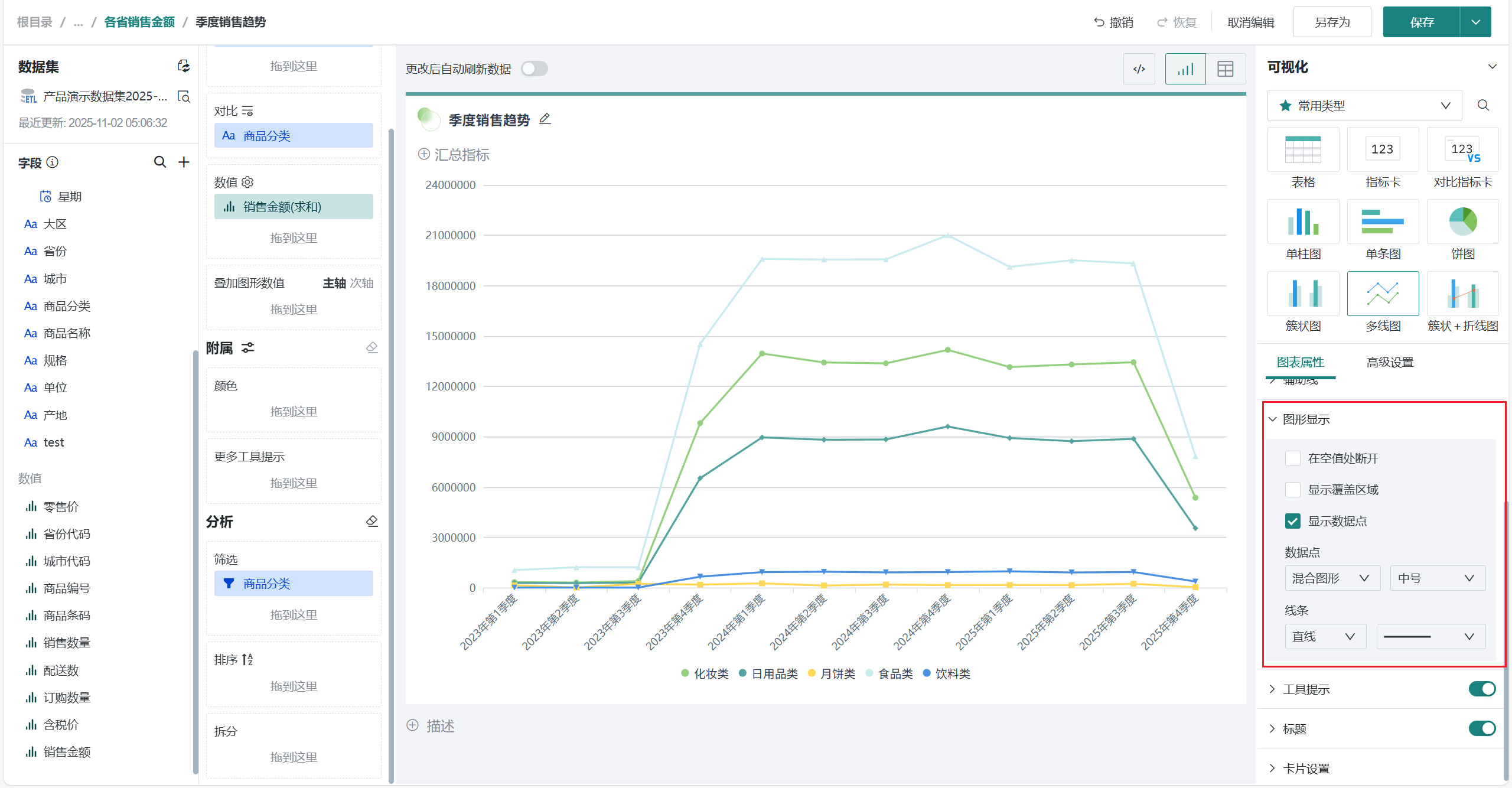

在「图表属性」中可配置每条线的粗细、样式（实线、虚线、点线等）以及数据点的形状，使不同数据系列更容易区分。
添加图例

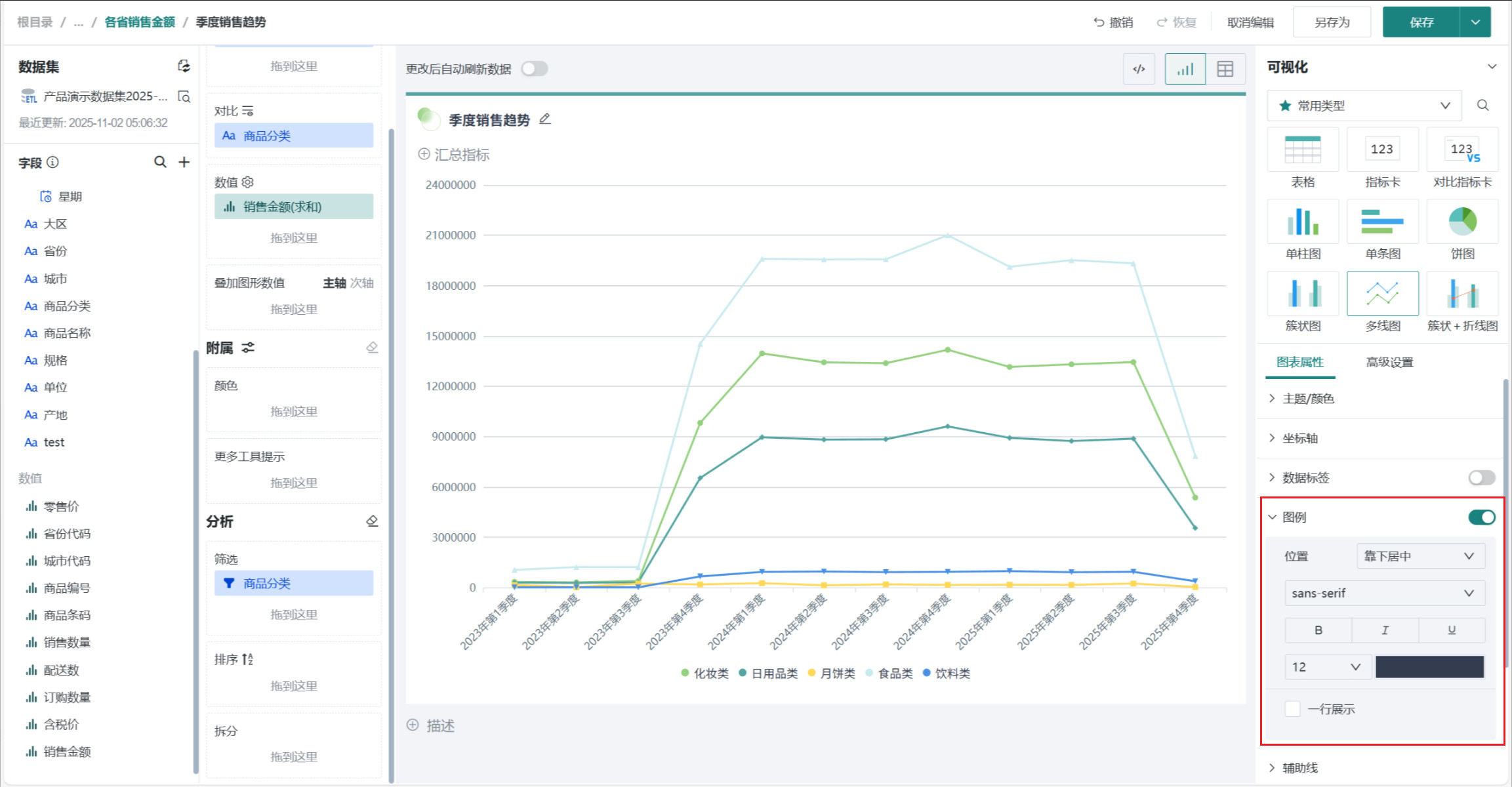

默认情况下图表会自动生成图例，可调整图例的位置（上、下、左、右）和样式，确保图例清晰易读。
显示数据标签

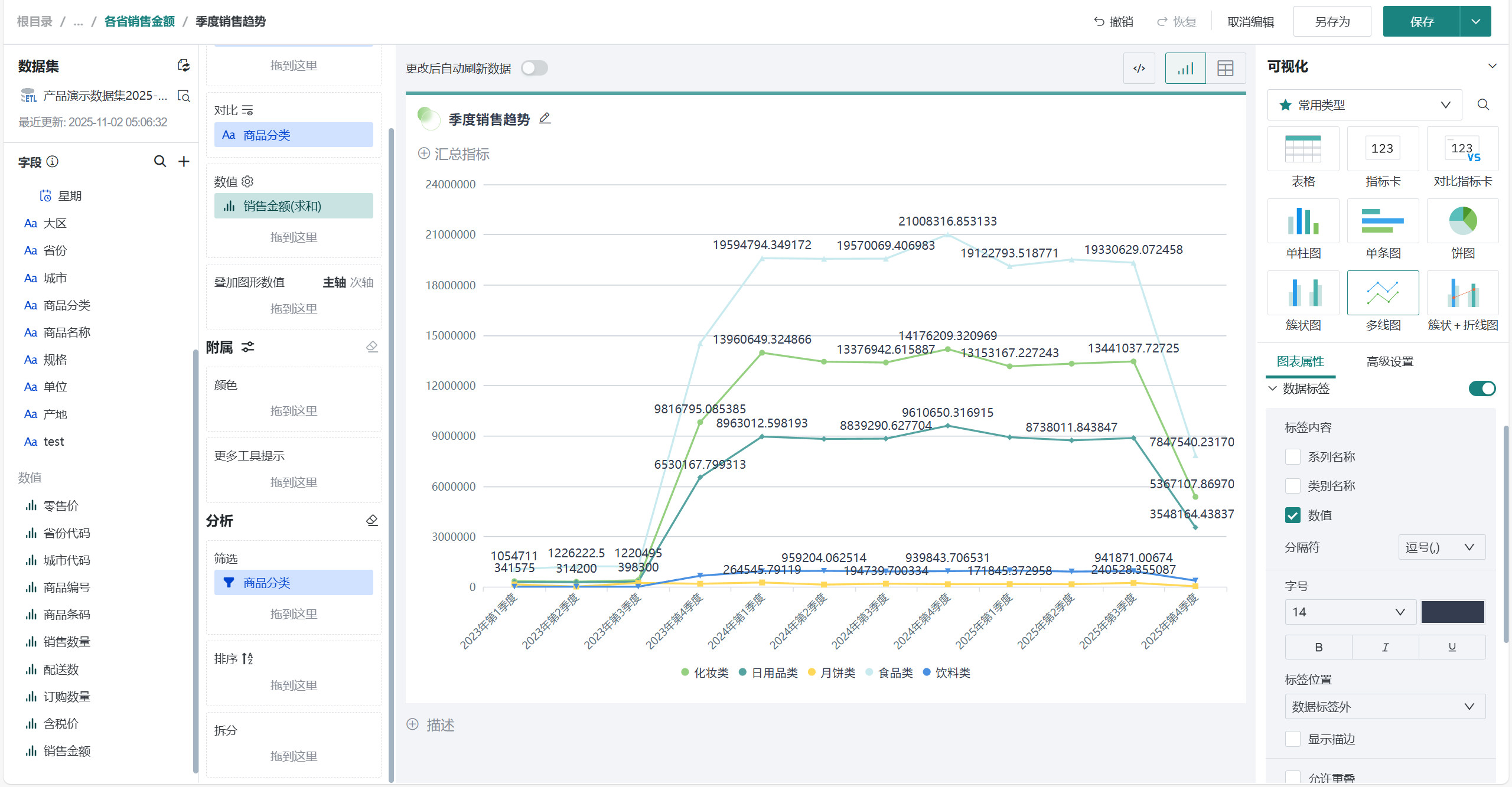

在「图表属性」区域打开「数据标签」按钮，可选择显示数据点的具体数值。对于多线图，建议谨慎使用此功能，避免过多标签造成视觉混乱。
坐标轴

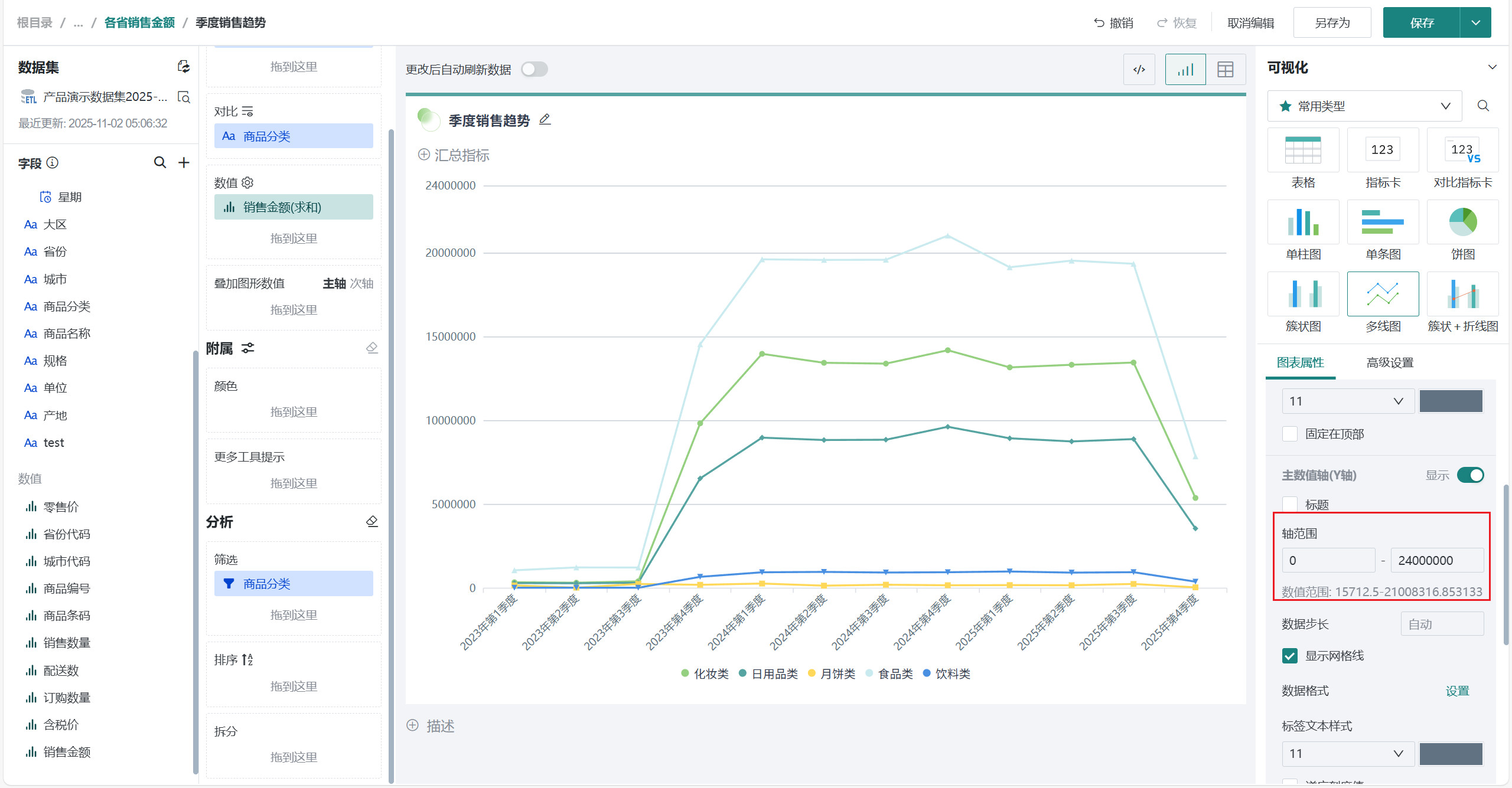

「坐标轴」中可以设置X、Y轴和网格背景，也可根据需要调整Y轴的最小值和最大值，以便更清晰地展示数据的变化范围。
其余操作
发布图表
-

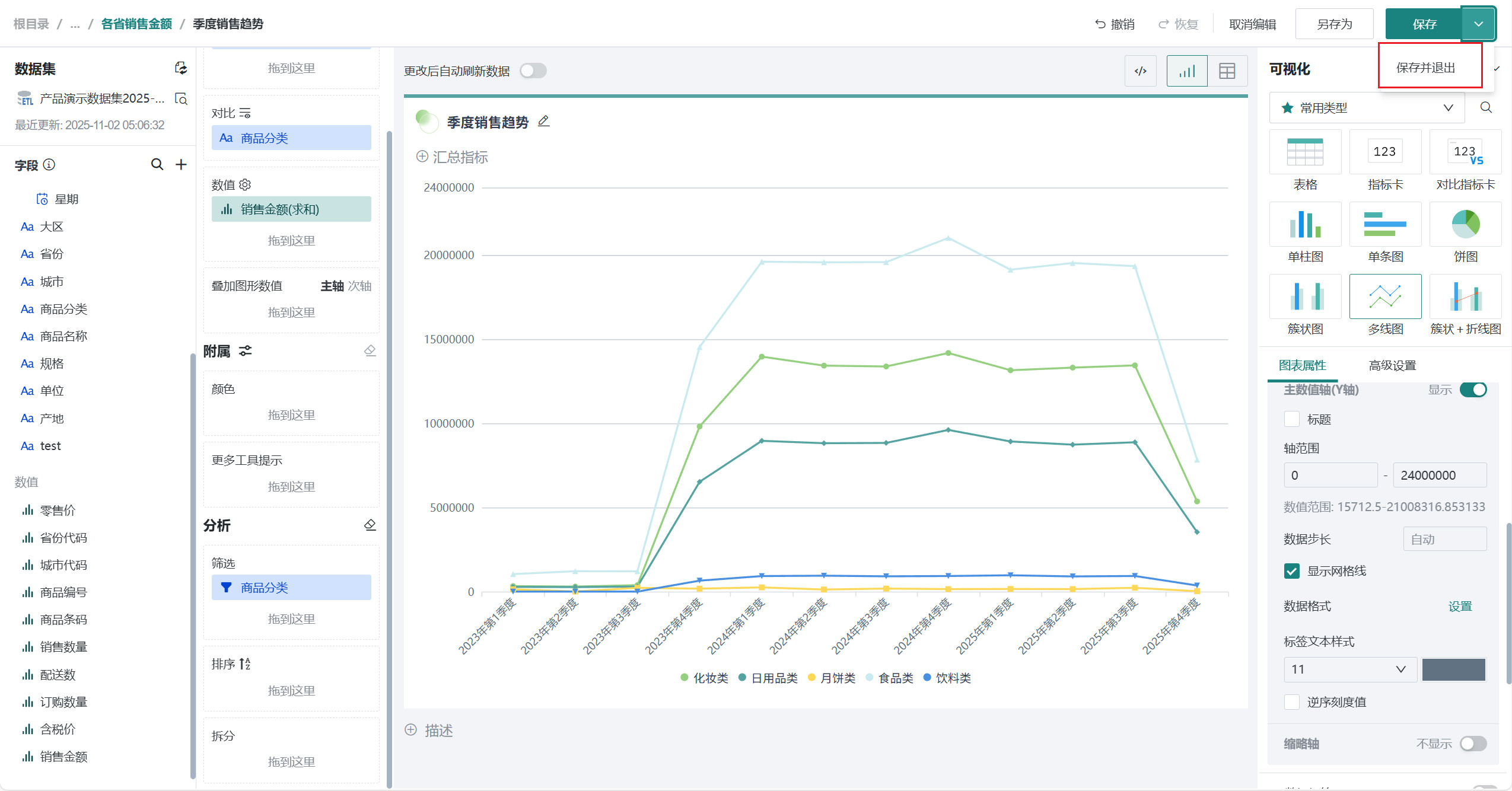

点击右上角「保存并退出」，完成图表创建。
-

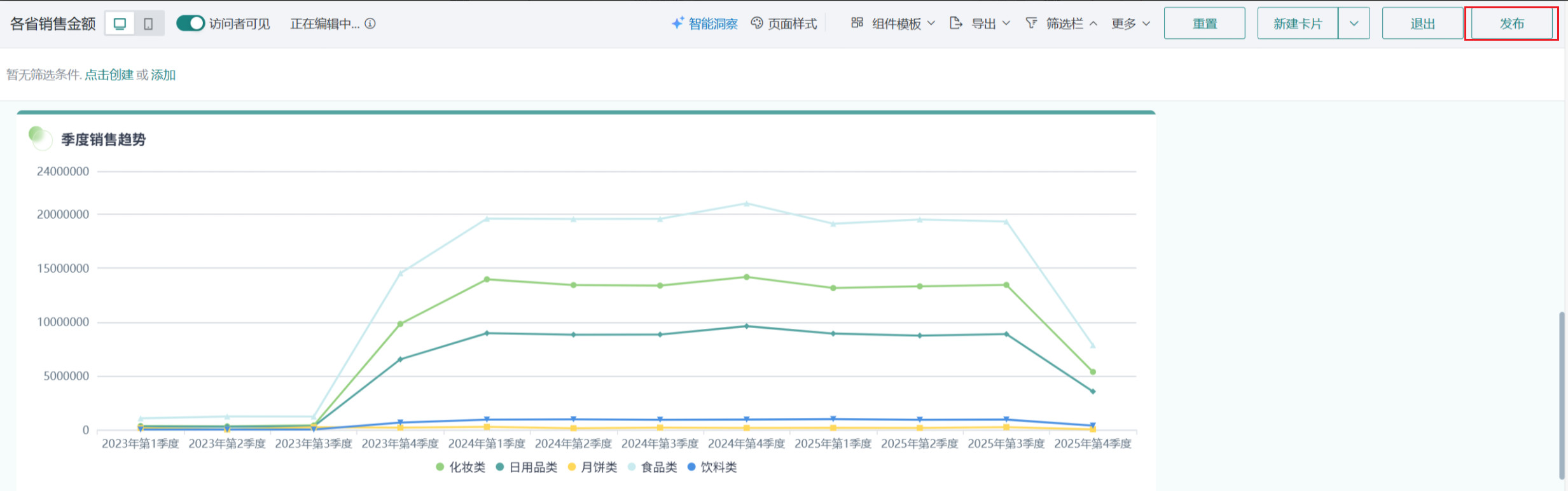

点击「发布」，将仪表板发布上线。
效果查看

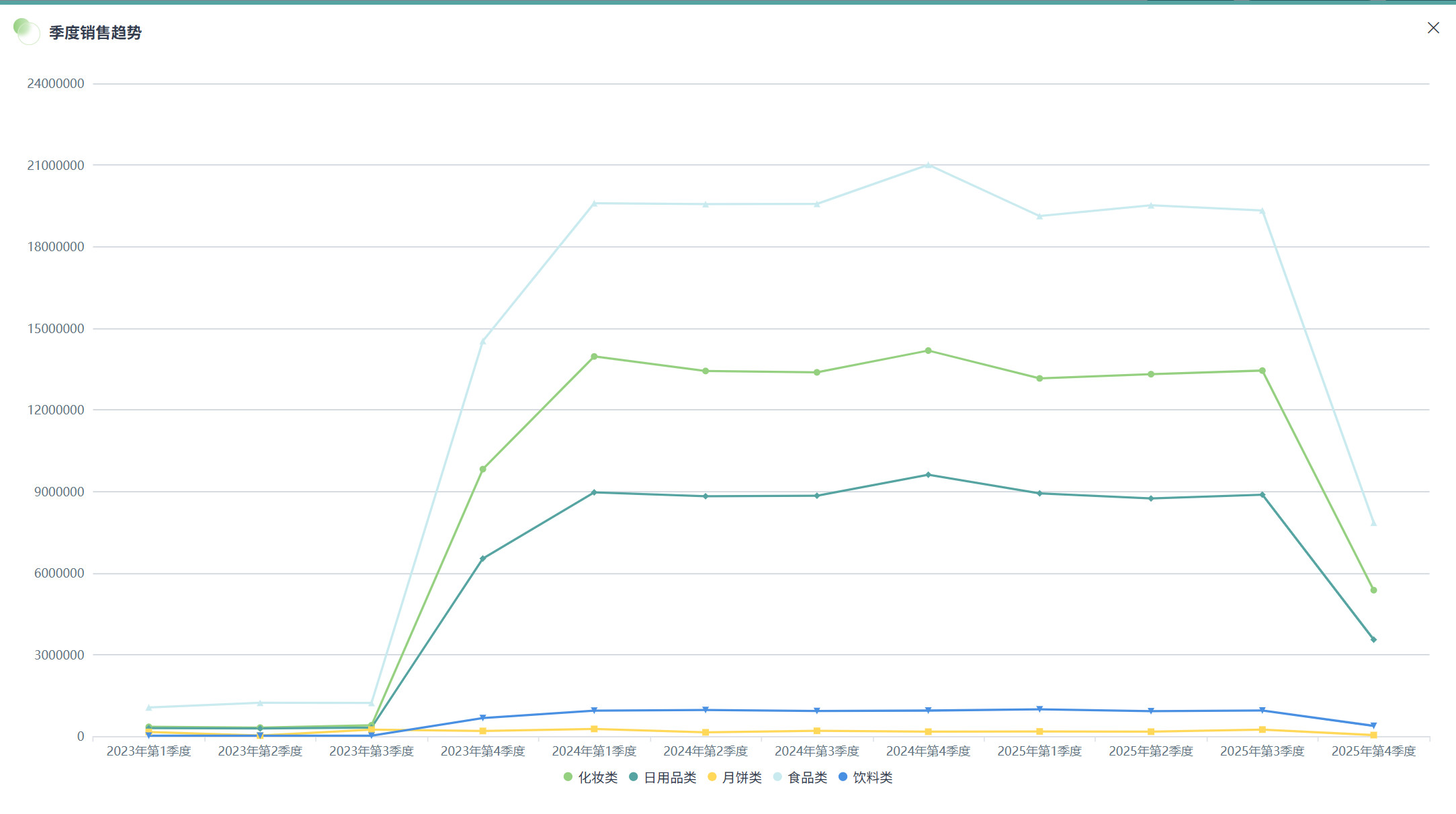

PC端

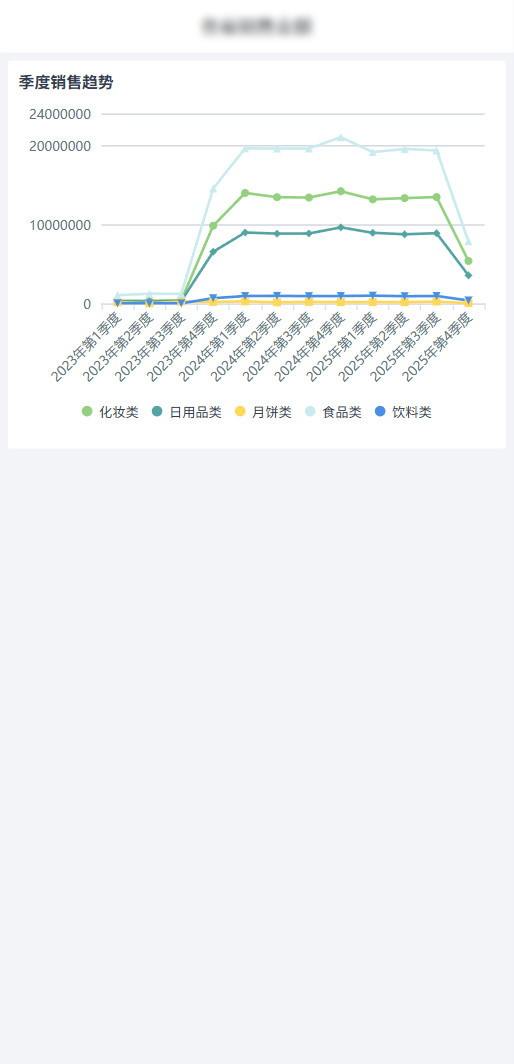

移动端
移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
