版本：7.4.0

多维桑基图

概述

图表介绍

多维桑基图（Multi-dimensional Sankey Diagram）是一种高级的数据可视化图表，用于展示多维度数据流向和转换关系。它通过宽度比例的流线连接不同节点，直观地表示数据从一个类别到另一个类别的流动量和比例关系。多维桑基图可以展示多个层级的数据流动路径，特别适合复杂的流程分析和资源分配可视化。

适用场景

多维桑基图通过复杂的流线网络展示数据流动路径，适用于需要分析多层次转换关系和流量分布的场景。

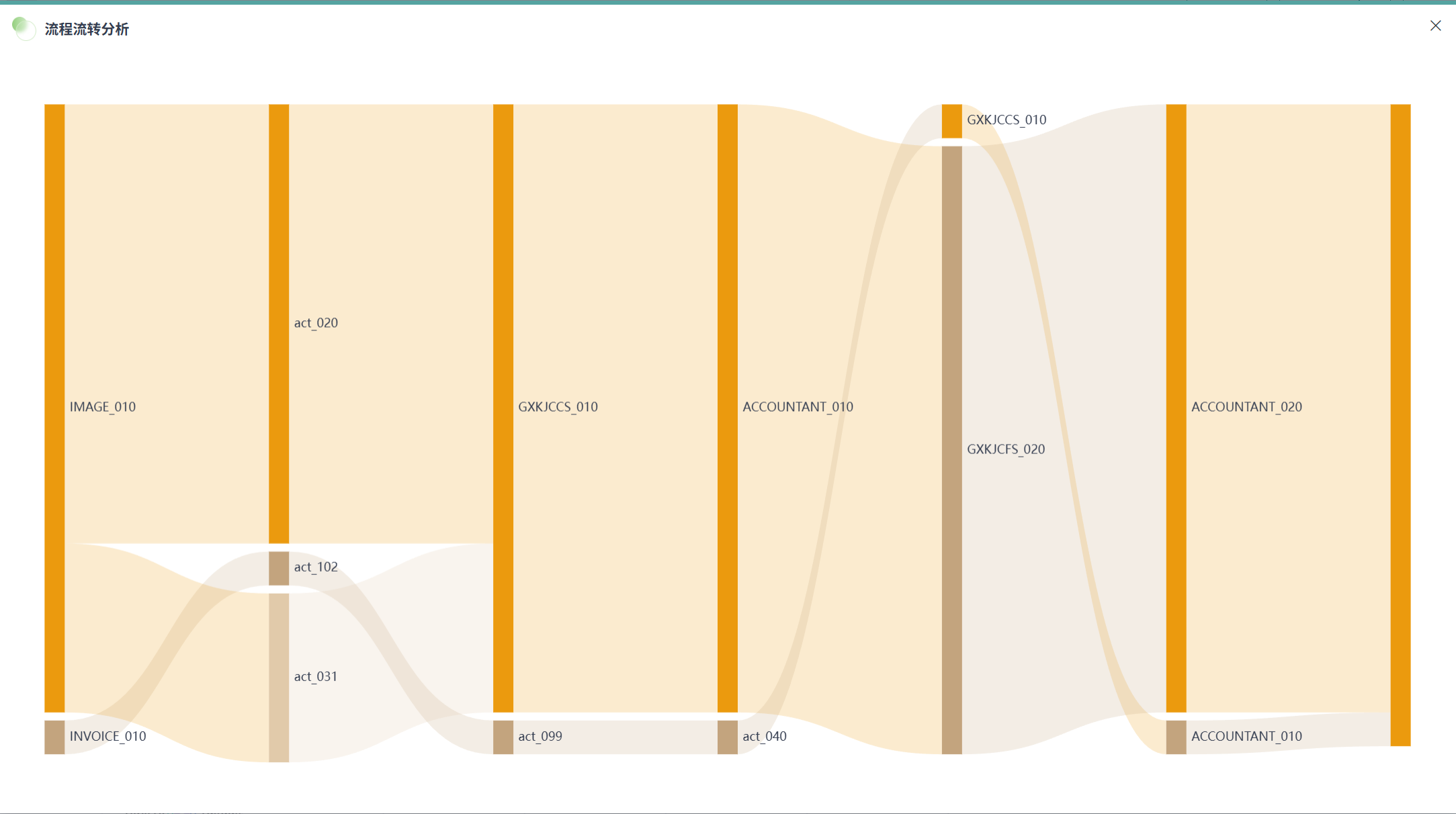

例如：产品销售渠道转化路径分析，用户行为路径流程图，能源供应链流向分析，资金流动分配可视化，如图所示：

图表特点

优点

流向清晰：直观展示数据从起点到终点的完整流动路径
比例关系：通过流线宽度准确反映各路径的流量比例
多层级展示：可以同时展示多个维度的数据转换关系
模式识别：便于识别主要流动路径和异常流向

缺点

复杂度高：当节点和流线过多时，图表可能变得复杂难读
空间占用：需要较大的展示空间以保证可读性
理解门槛：对非专业用户可能需要一定的学习成本
数据准备复杂：需要结构化的流向数据支持

使用指导

创建仪表板

详细步骤可参考新建仪表板。

创建图表

点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。
点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。
选择需要进行图表分析的数据集后点击「确定」。

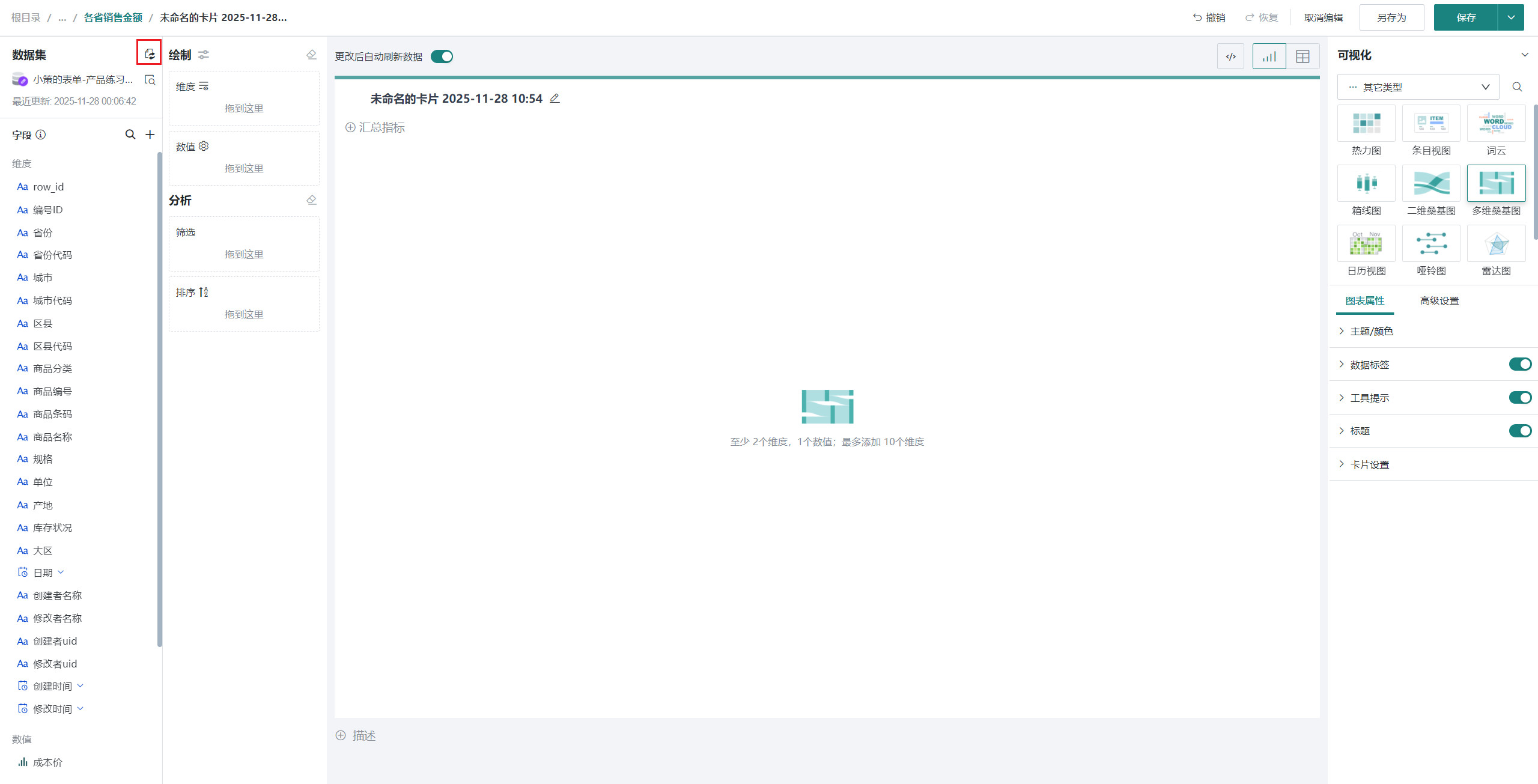

若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。

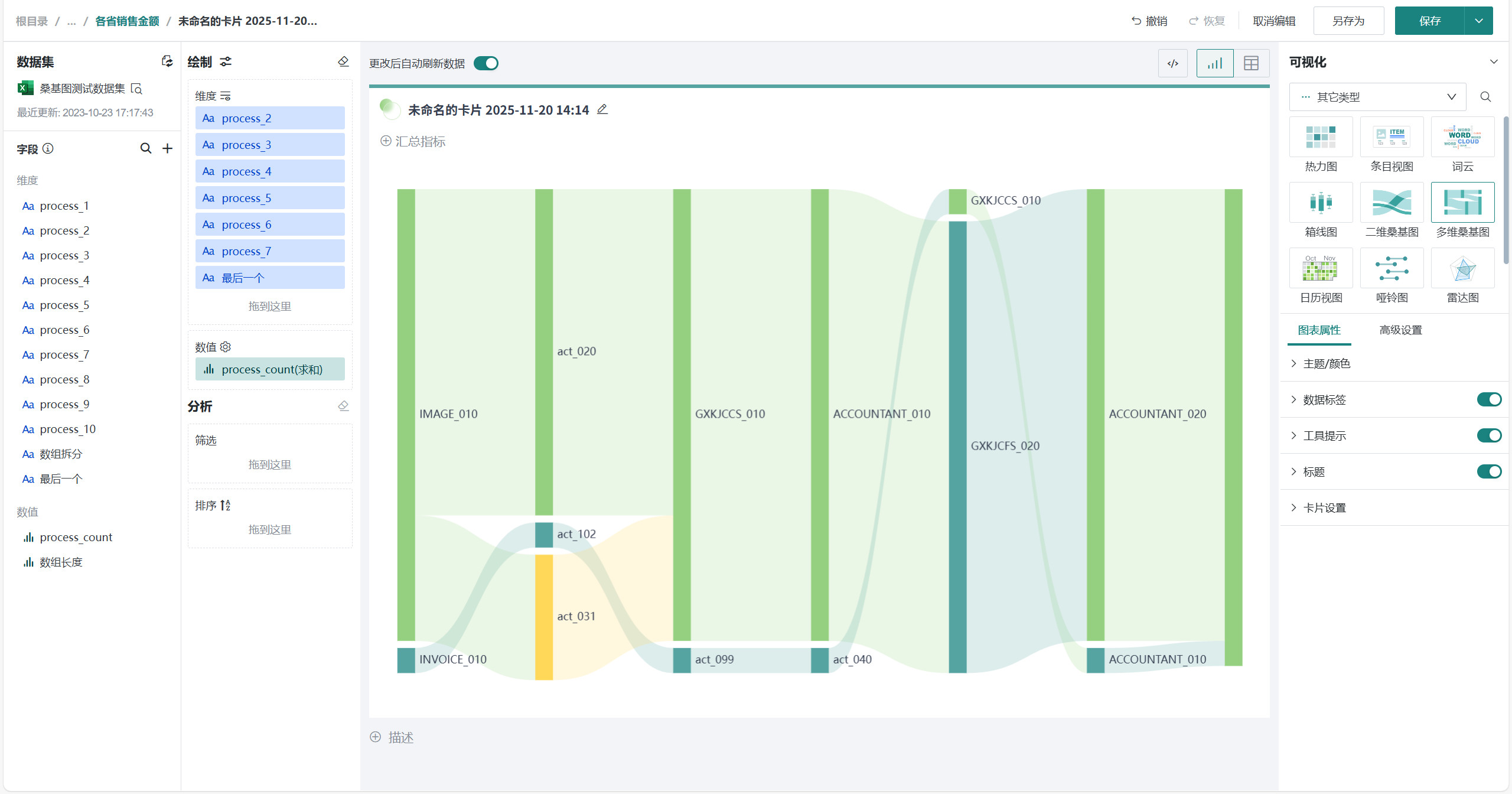

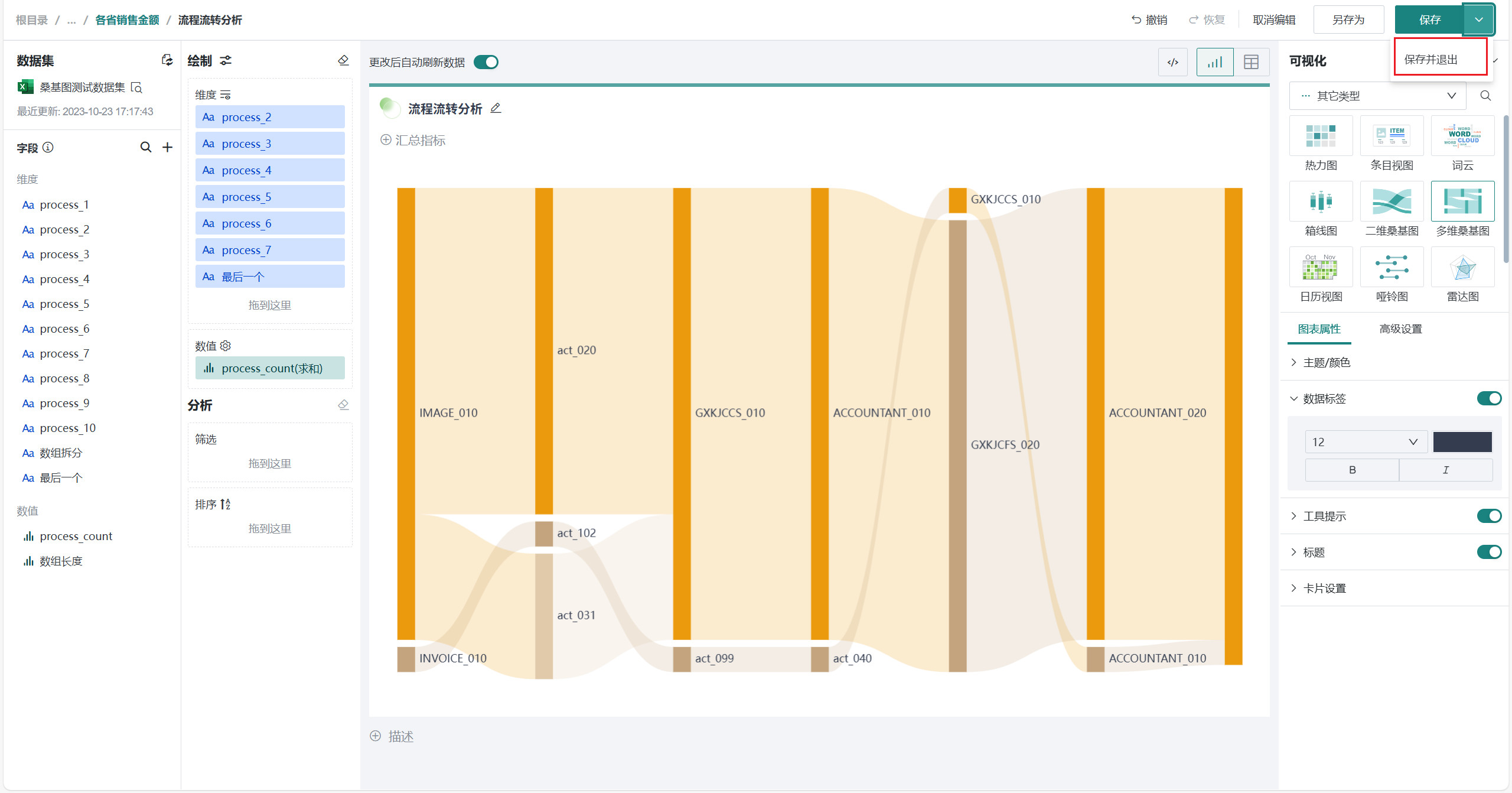

选择「可视化＞其它类型＞多维桑基图」，将左侧「数据集」区域的维度字段（如「初始渠道」、「中间渠道」、「最终转化」等）依次拖至「绘制」区域的「维度」位置，将流量字段（如「用户数」等）拖入「数值」。

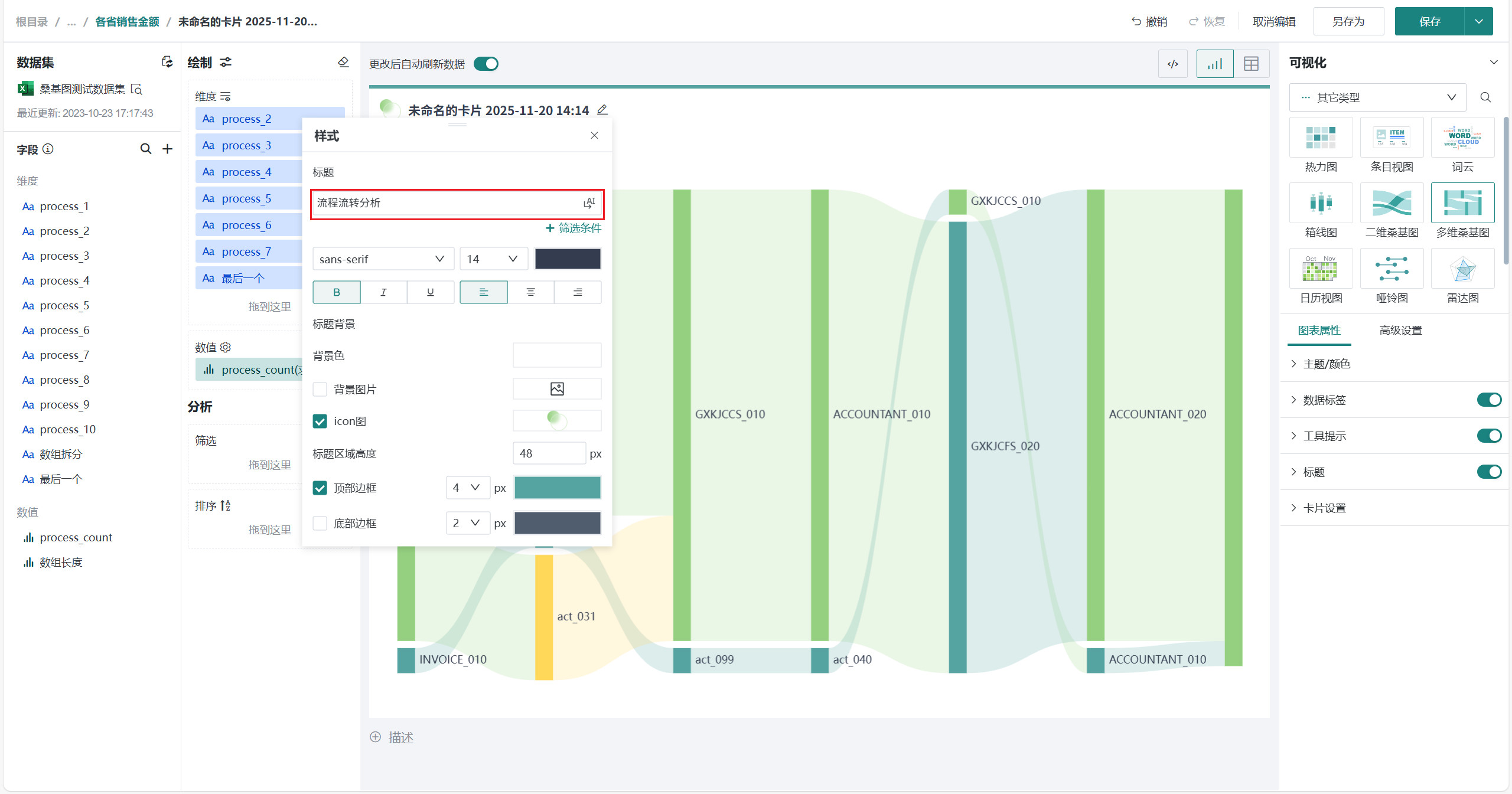

点击标题右侧编辑按钮，为图表命名。

说明
可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。
