多环进度图

概述

多环进度图是一种通过同心圆环的填充程度来同时展示多个相关指标或多个层级进度的可视化图表。它将多个环形进度条嵌套在同一个圆心周围，每个环代表一个不同的指标或维度，能够在有限空间内直观展示多个相关数据的完成状态和进度关系。

适用场景

多环进度图主要用于需要同时展示多个相关指标或多个层级进度关系的场景，特别适合展示具有包含关系或关联关系的多项进度数据。

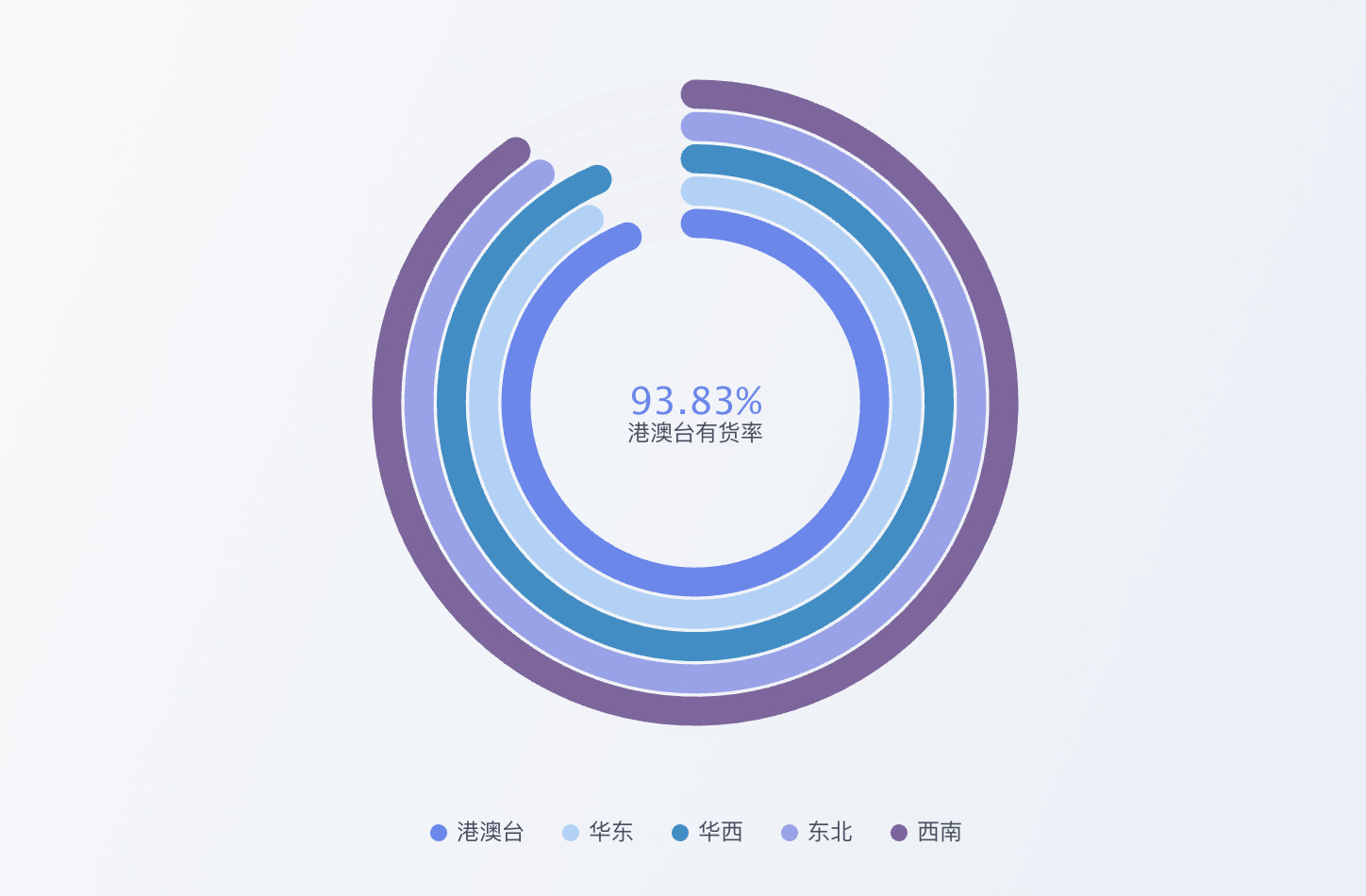

例如：各大区的有货率对比。如图所示：

图表特点

优点：

• 空间高效：在有限空间内展示多个相关指标，信息密度高
• 关系清晰：通过同心圆结构直观展示指标间的包含或关联关系
• 视觉协调：统一的圆形布局使图表具有良好的视觉协调性

缺点：

• 外环精度：外环的宽度有限，可能影响小数值差异的精确展示
• 指标数量：指标过多时，内部圆环可能过于拥挤
• 标签显示：每个环的标签展示空间受限，可能影响可读性

使用指导

创建仪表板

详细步骤可参考新建仪表板。

创建图表

1. 点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。



2. 点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。




3. 选择需要进行图表分析的数据集后点击「确定」。




4. 若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。

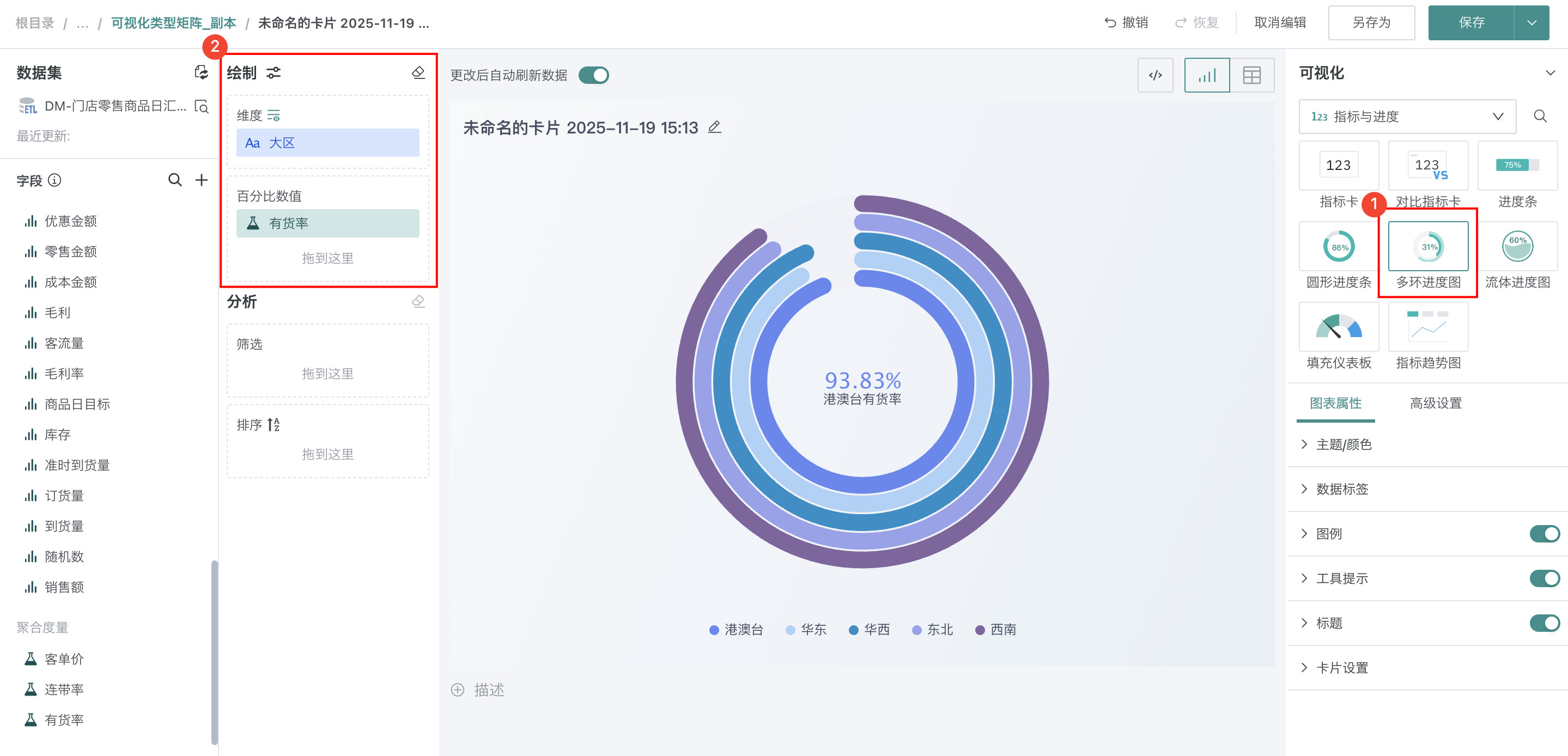

5. 在「可视化」区域中选择「多环进度图」，将左侧「数据集」区域的「大区」拖至「绘制」区域的「维度」，「有货率」拖至「百分比数值」。

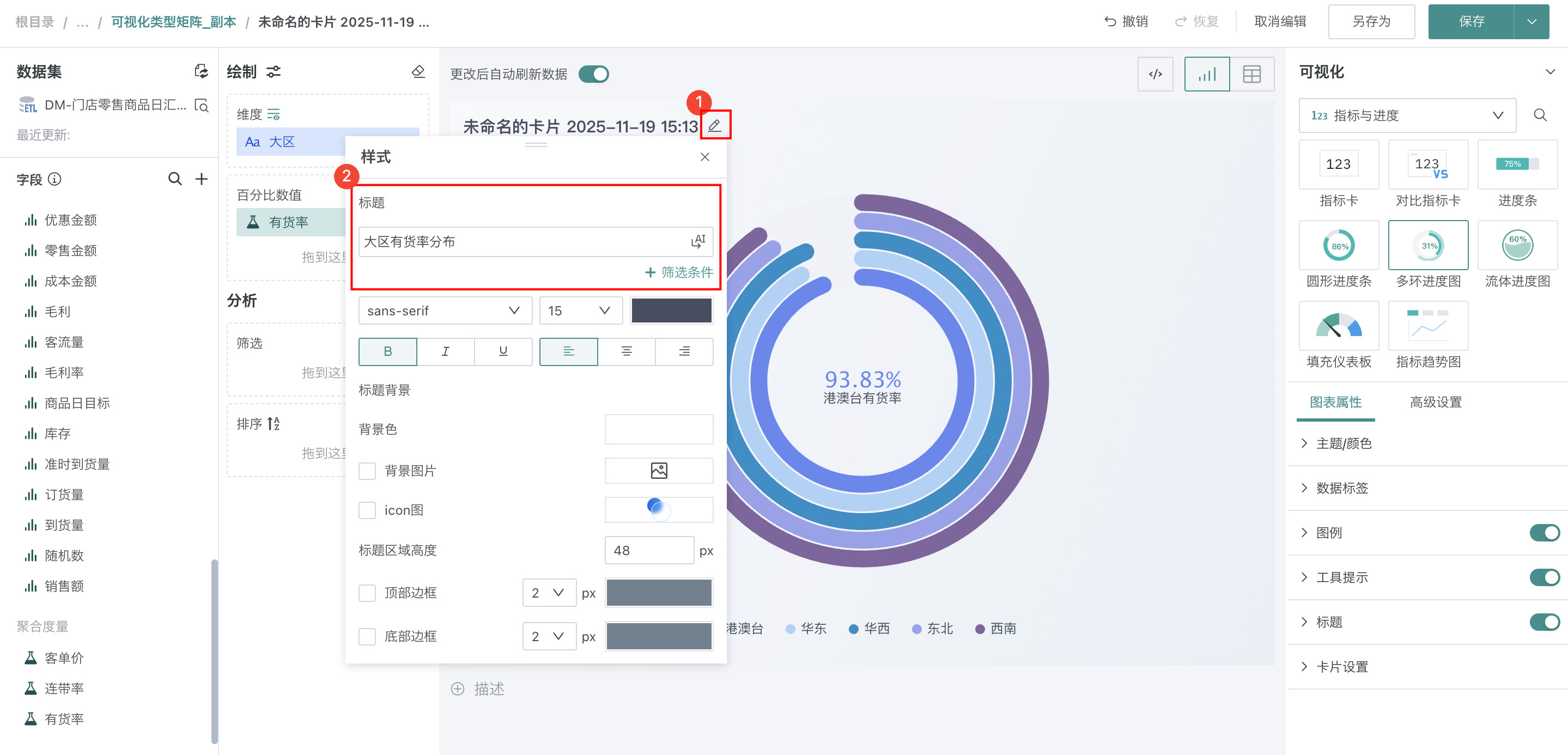

6. 点击标题右侧编辑按钮，为图表命名。

   说明

   可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。



美化图表

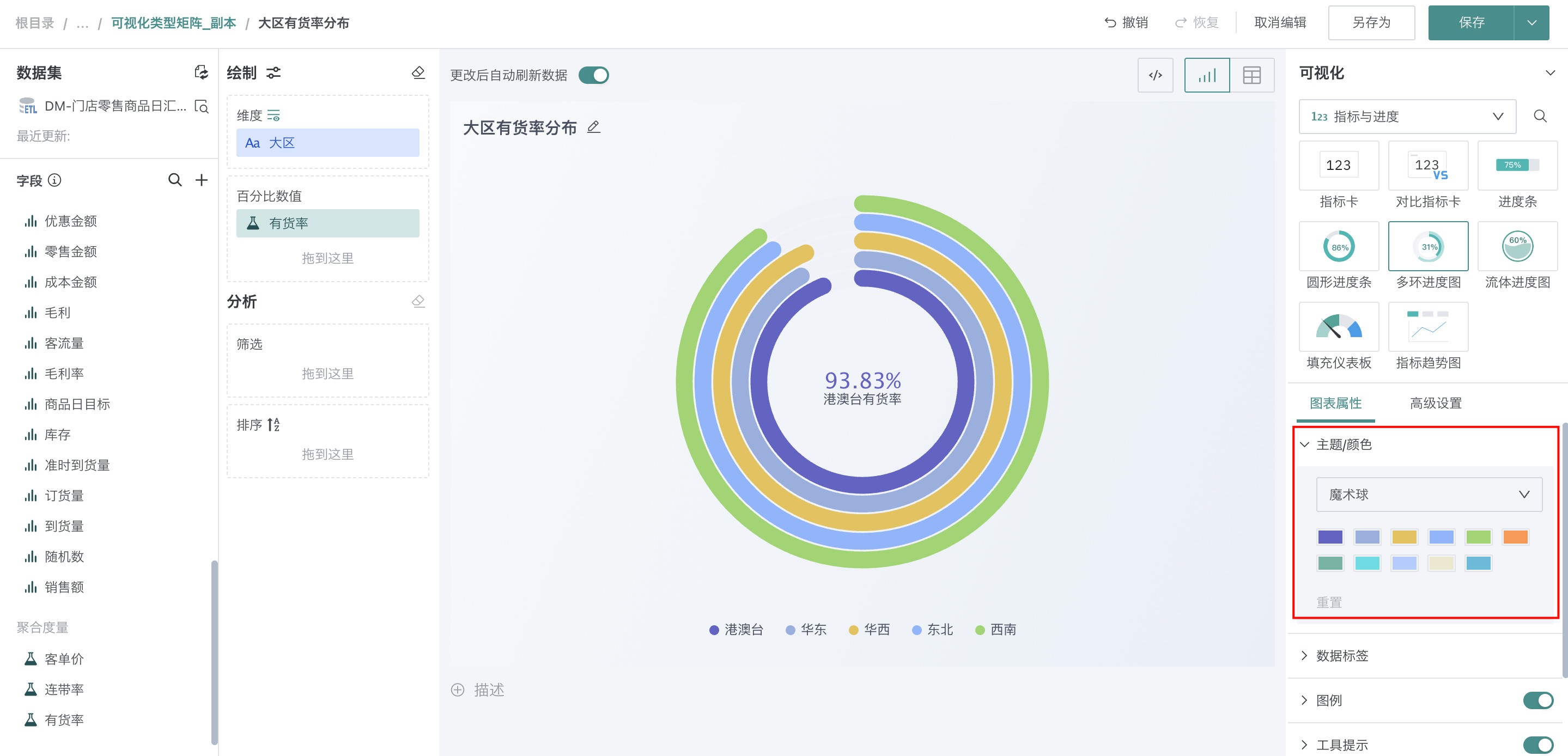

设置颜色

在「图表属性」区域的「颜色设置」中，可以选择合适的颜色。

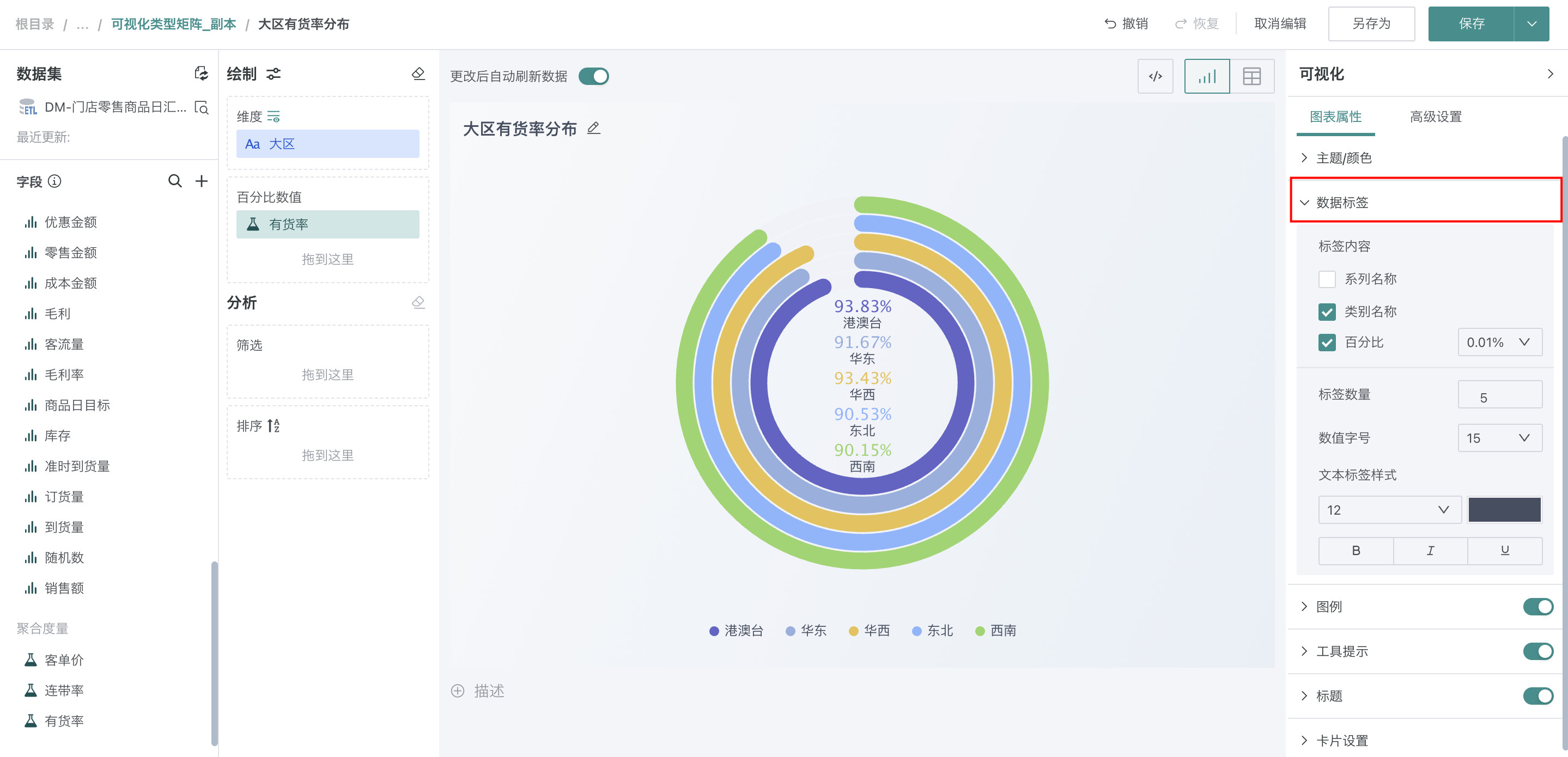

设置数据标签

在「图表属性」区域的「数据标签」中，可以修改标签内容、数量、字号等。

其余操作

• 图表绘制区域更多介绍可参考图表绘制。
• 图表属性区域更多介绍可参考图表-图表属性。
• 高级设置区域更多介绍可参考知识反馈、分析结果存储和数据解释。

发布图表

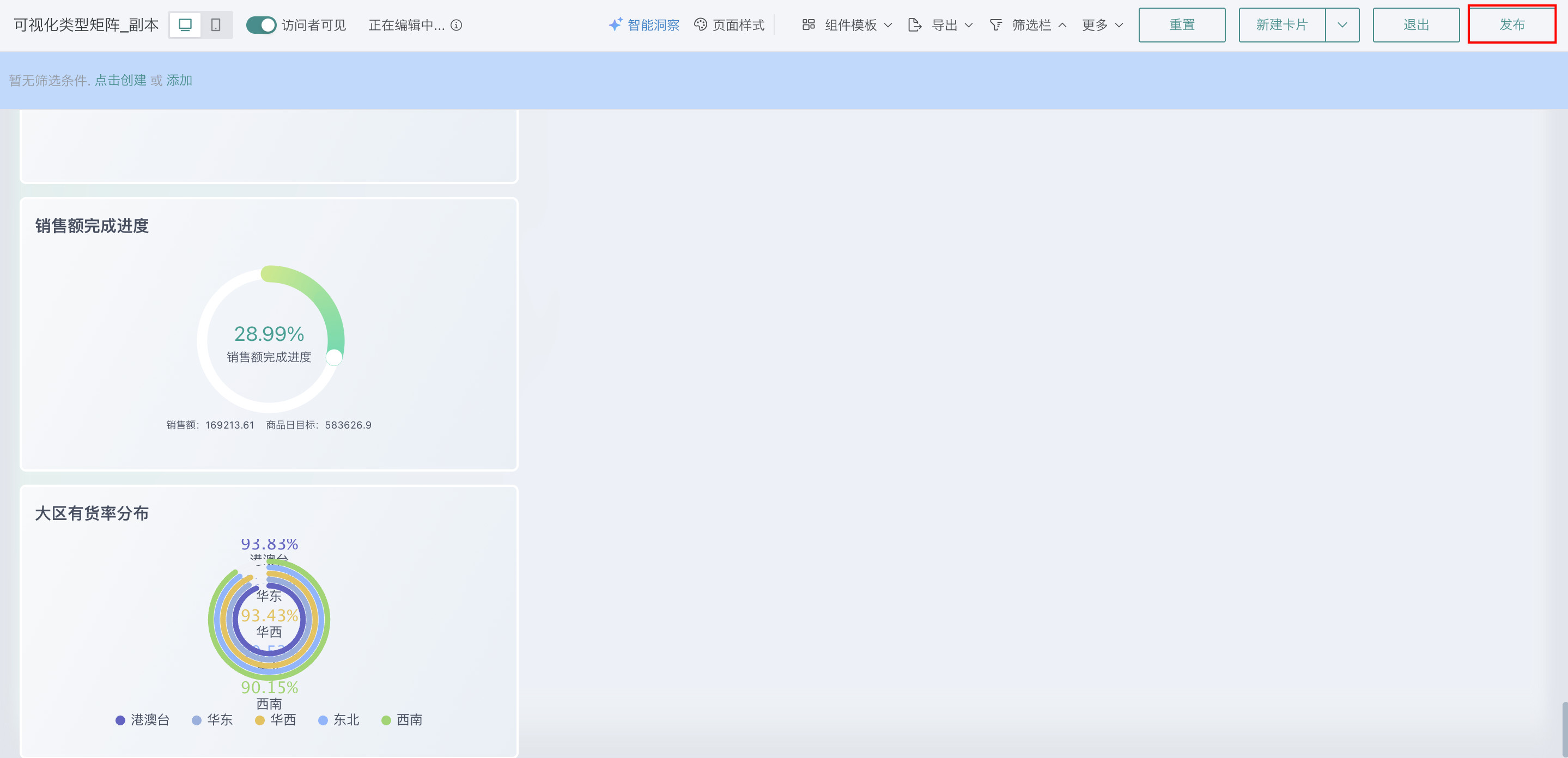

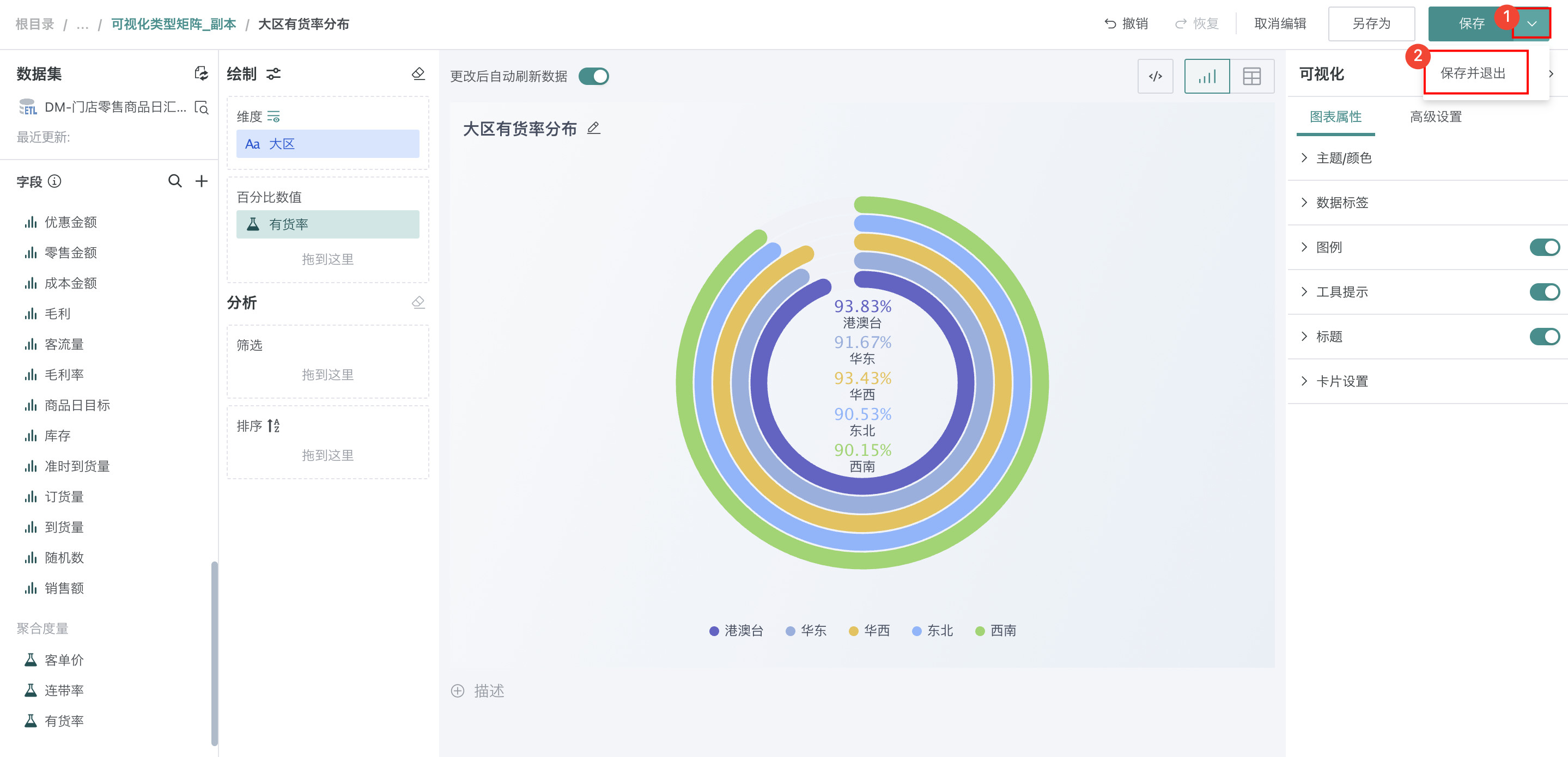

1. 点击右上角「保存并退出」，完成图表创建。



2. 点击右上角「发布」，将仪表板发布上线。



效果查看

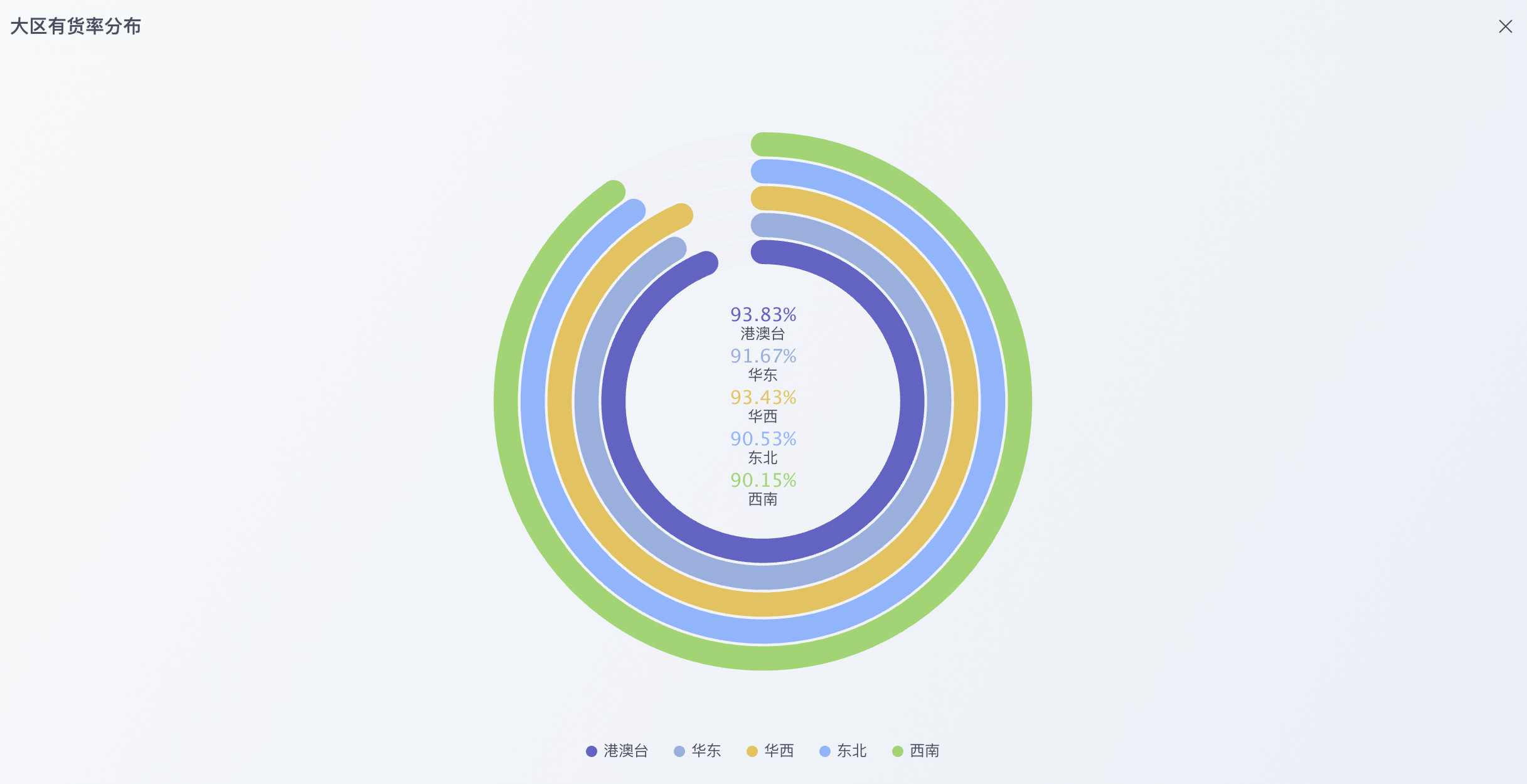

PC端

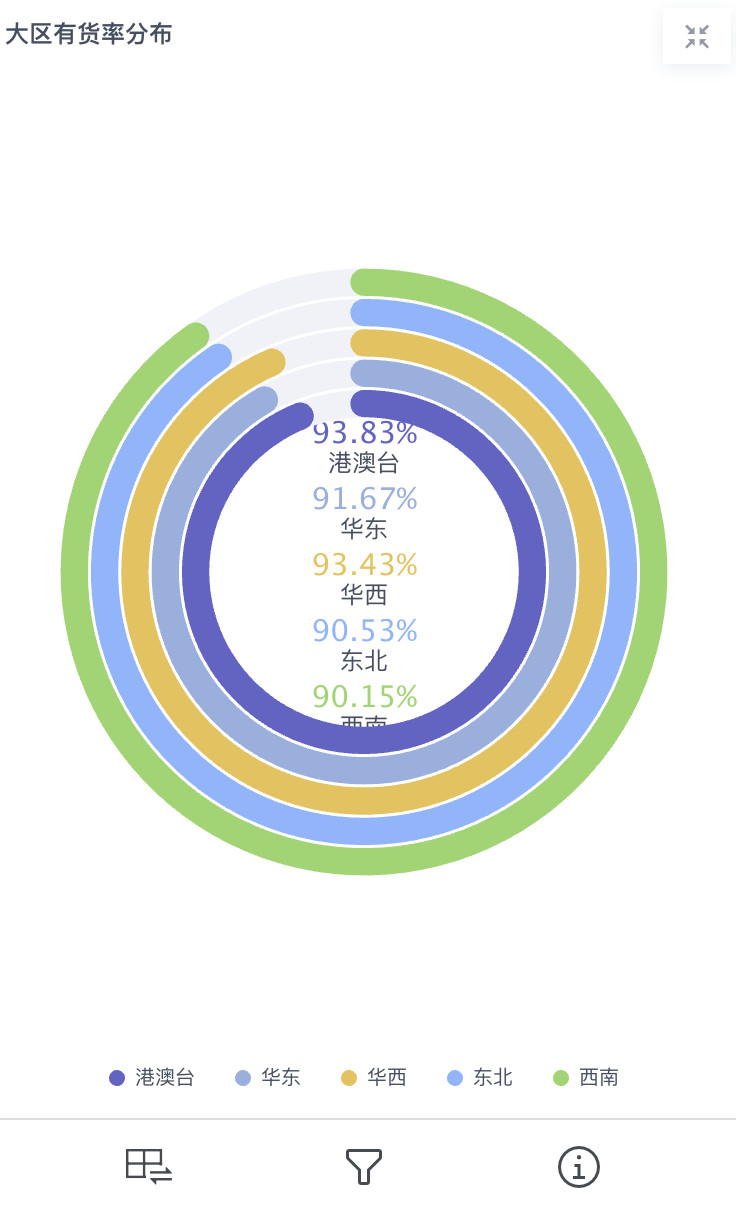

移动端

说明

移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
