流体进度图

概述

流体进度图是一种动态的进度可视化图表，通过模拟液体流动效果展示目标完成进度，具有较强的视觉吸引力和动态感。

适用场景

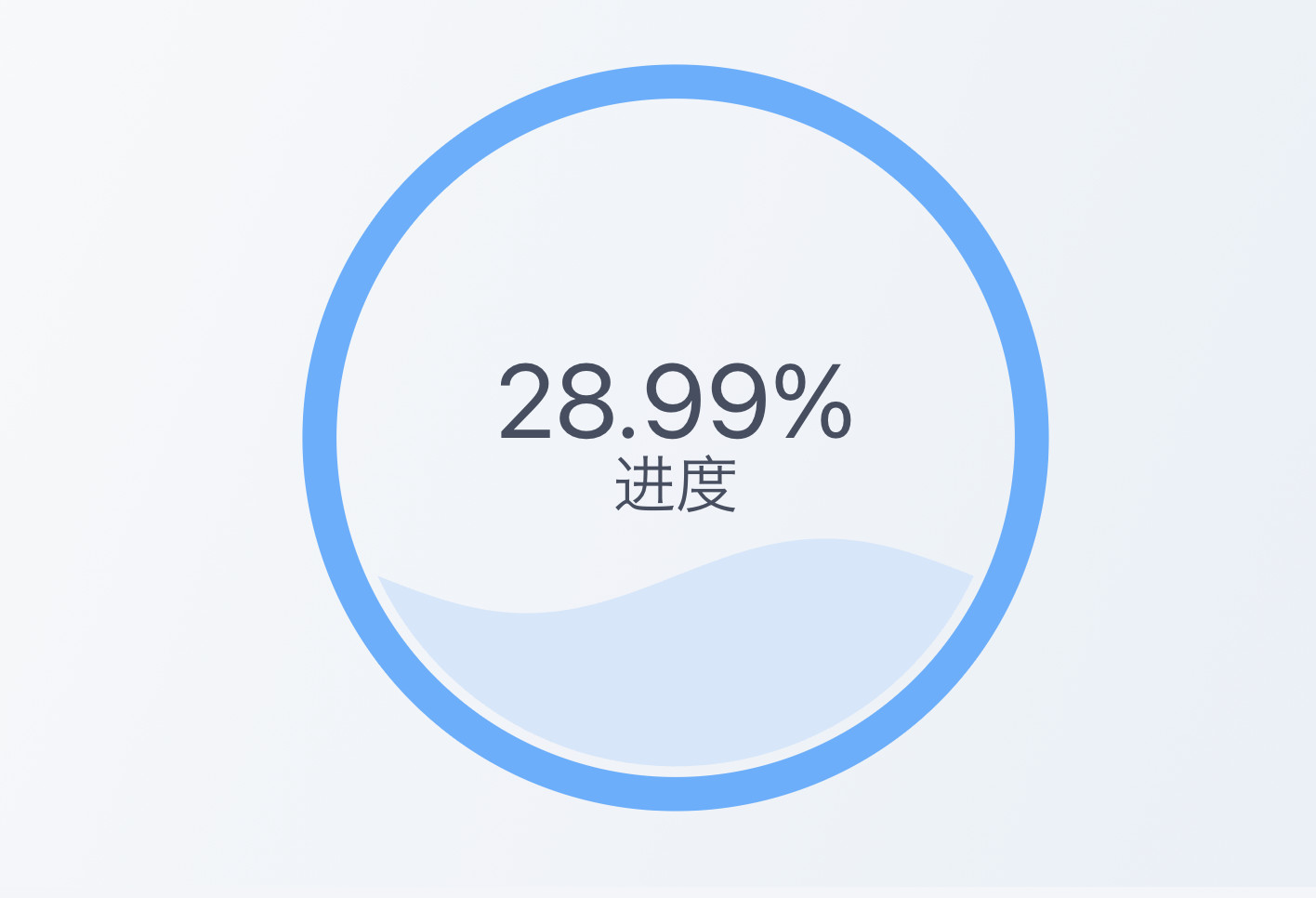

适用于需要突出展示单一关键指标完成进度的场景，如销售目标完成率。如图所示：

图表特点

优点：

• 视觉效果生动直观，能快速吸引用户注意力
• 动态流动效果增强数据展示的趣味性
• 突出显示关键进度指标，使完成情况一目了然

缺点：

• 数据精度表达有限，不适合展示详细的数值信息
• 动态效果可能在某些设备上影响加载速度
• 多指标对比展示能力较弱

使用指导

创建仪表板

详细步骤可参考新建仪表板。

创建图表

1. 点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。



2. 点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。




3. 选择需要进行图表分析的数据集后点击「确定」。




4. 若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。

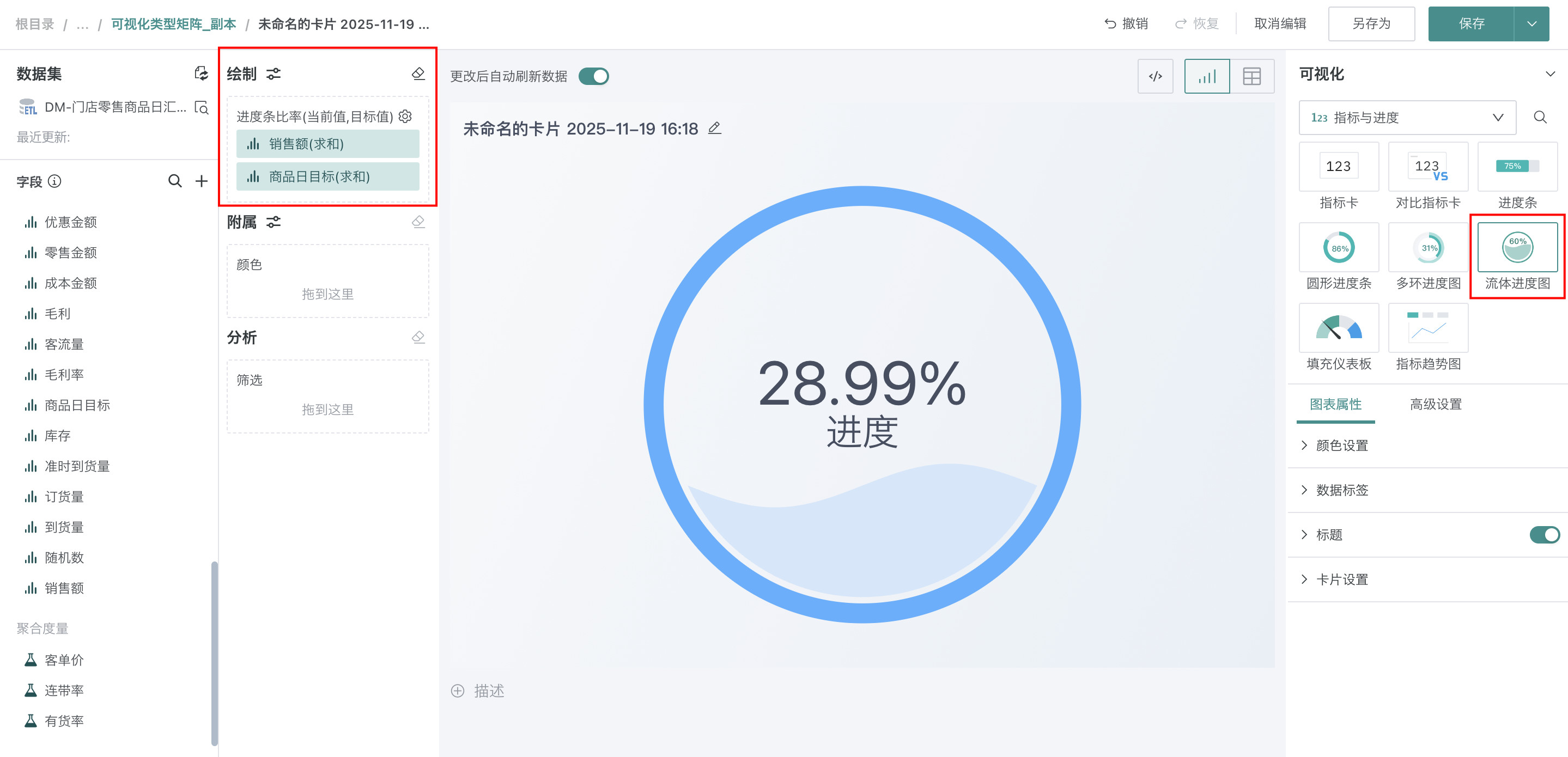

5. 在「可视化」区域中选择「流体进度图」，将左侧「数据集」区域的「销售额」和「商品日目标」拖至「绘制」区域的「数值」。

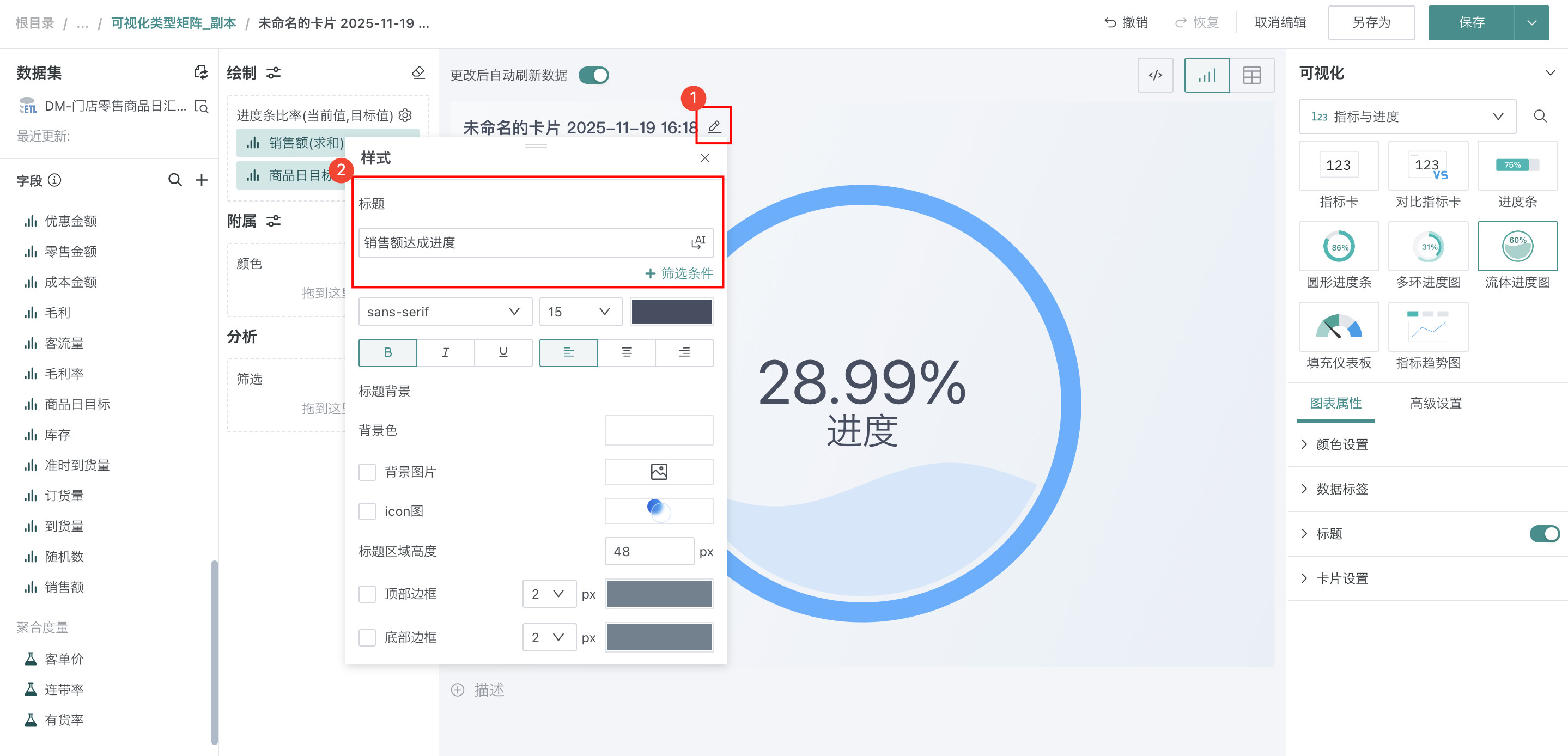

6. 点击标题右侧编辑按钮，为图表命名。

   说明

   可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。



美化图表

设置颜色

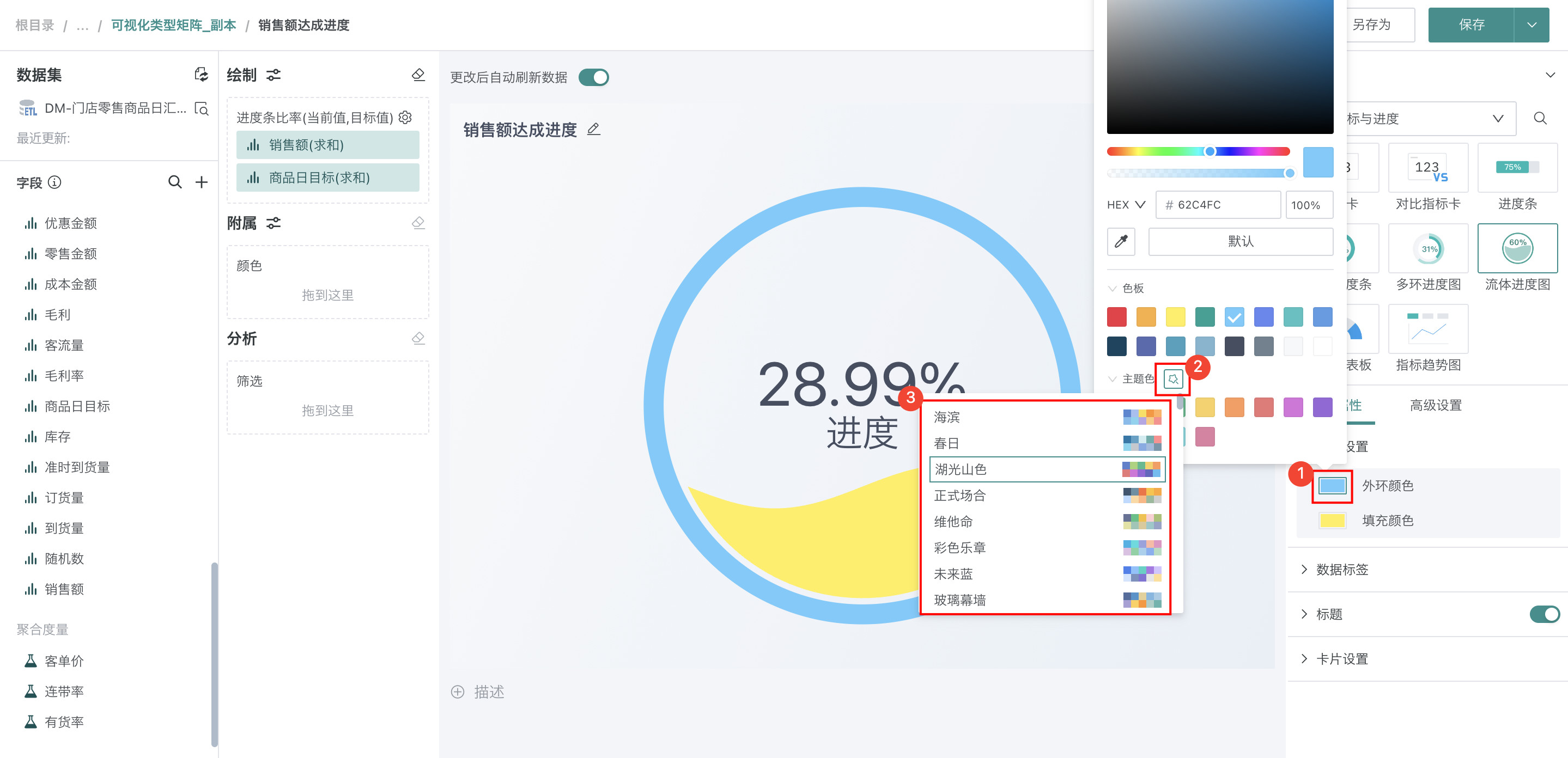

在「图表属性」区域的「颜色设置」中，可以对外环颜色和填充颜色进行选择，点击「主题色」旁边的按钮可以选择颜色主题。

设置数据标签

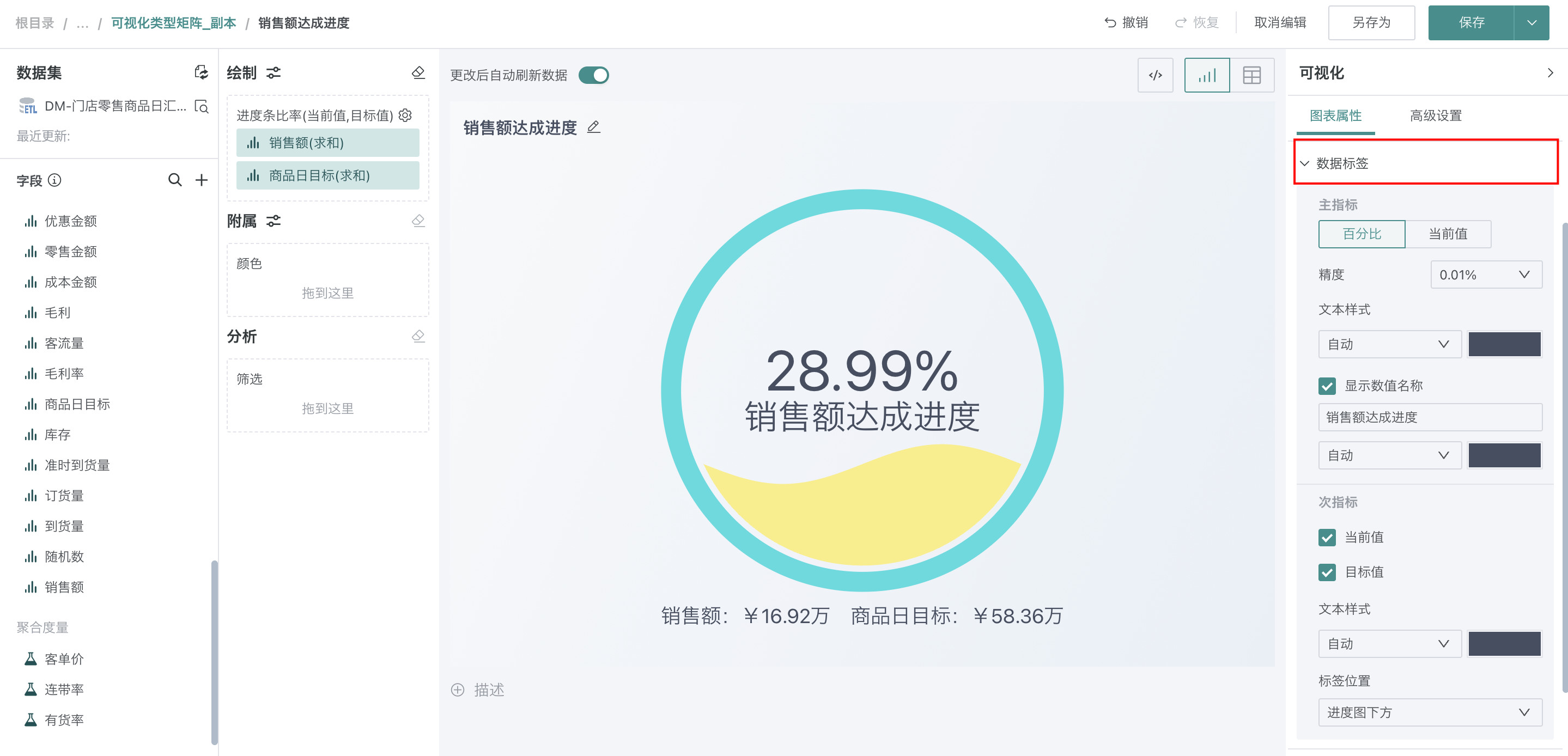

在「图表属性」区域的「数据标签」中，可以修改主、次指标的样式、名称、内容、字号、位置等。

设置数据格式

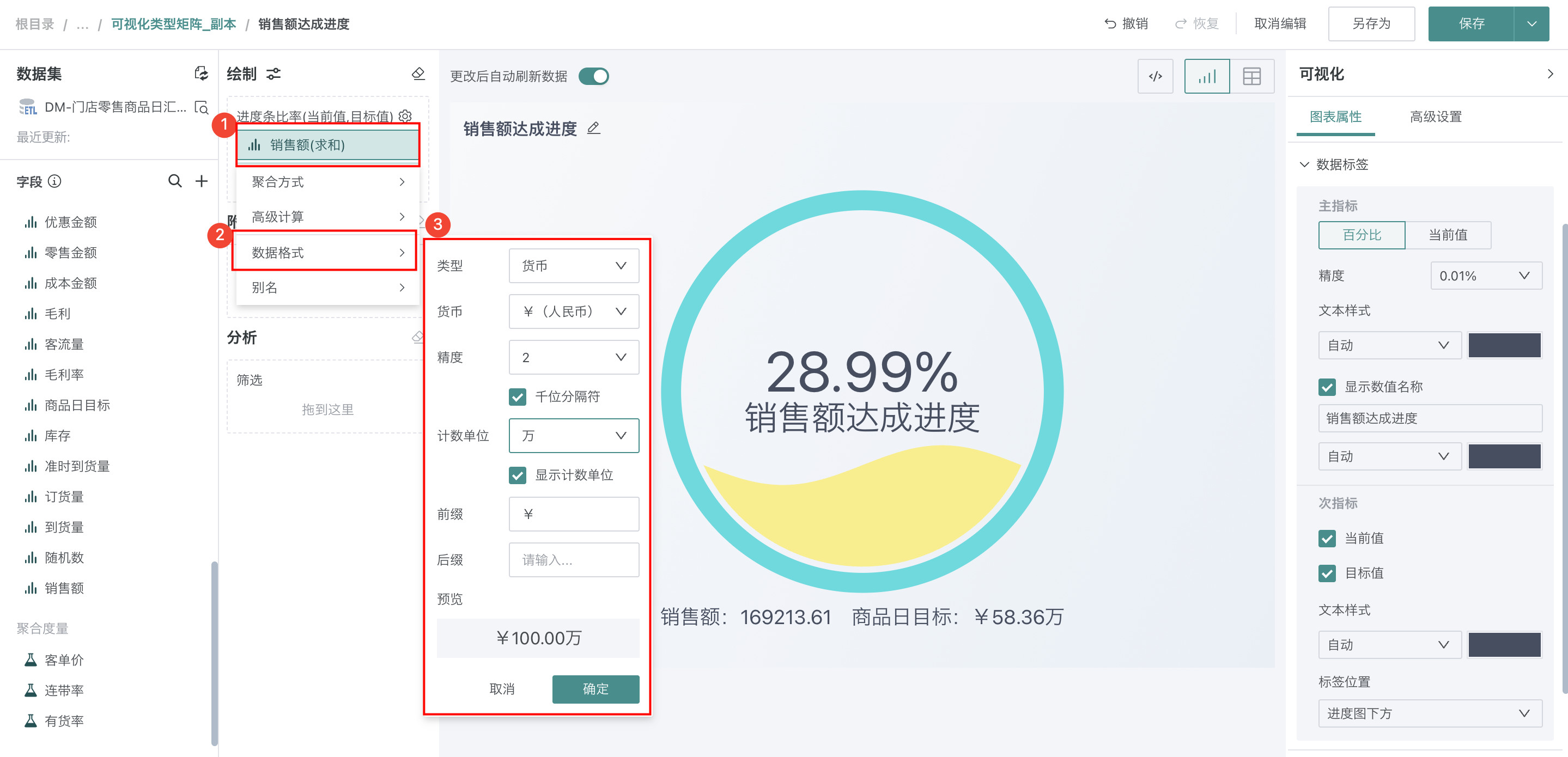

若「销售额」结果过大，不易观测且影响美观，可以依次点击「销售额>数据格式」，「类型」选择「货币」，「计数单位」为「万」。

其余操作

• 图表绘制区域更多介绍可参考图表绘制。
• 图表属性区域更多介绍可参考图表-图表属性。
• 高级设置区域更多介绍可参考知识反馈、分析结果存储和数据解释。

发布图表

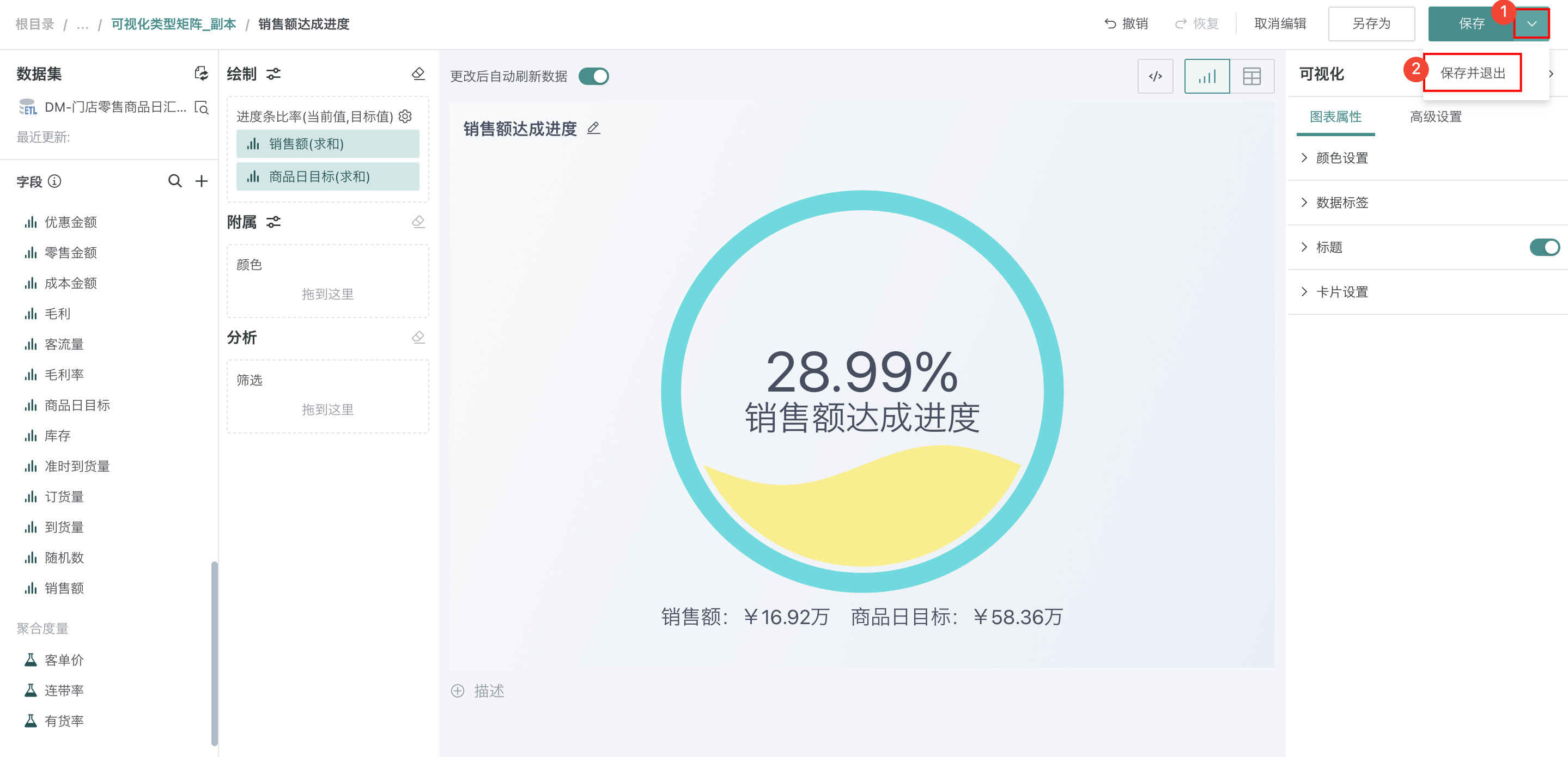

1. 点击右上角「保存并退出」，完成图表创建。



2. 点击右上角「发布」，将仪表板发布上线。



效果查看

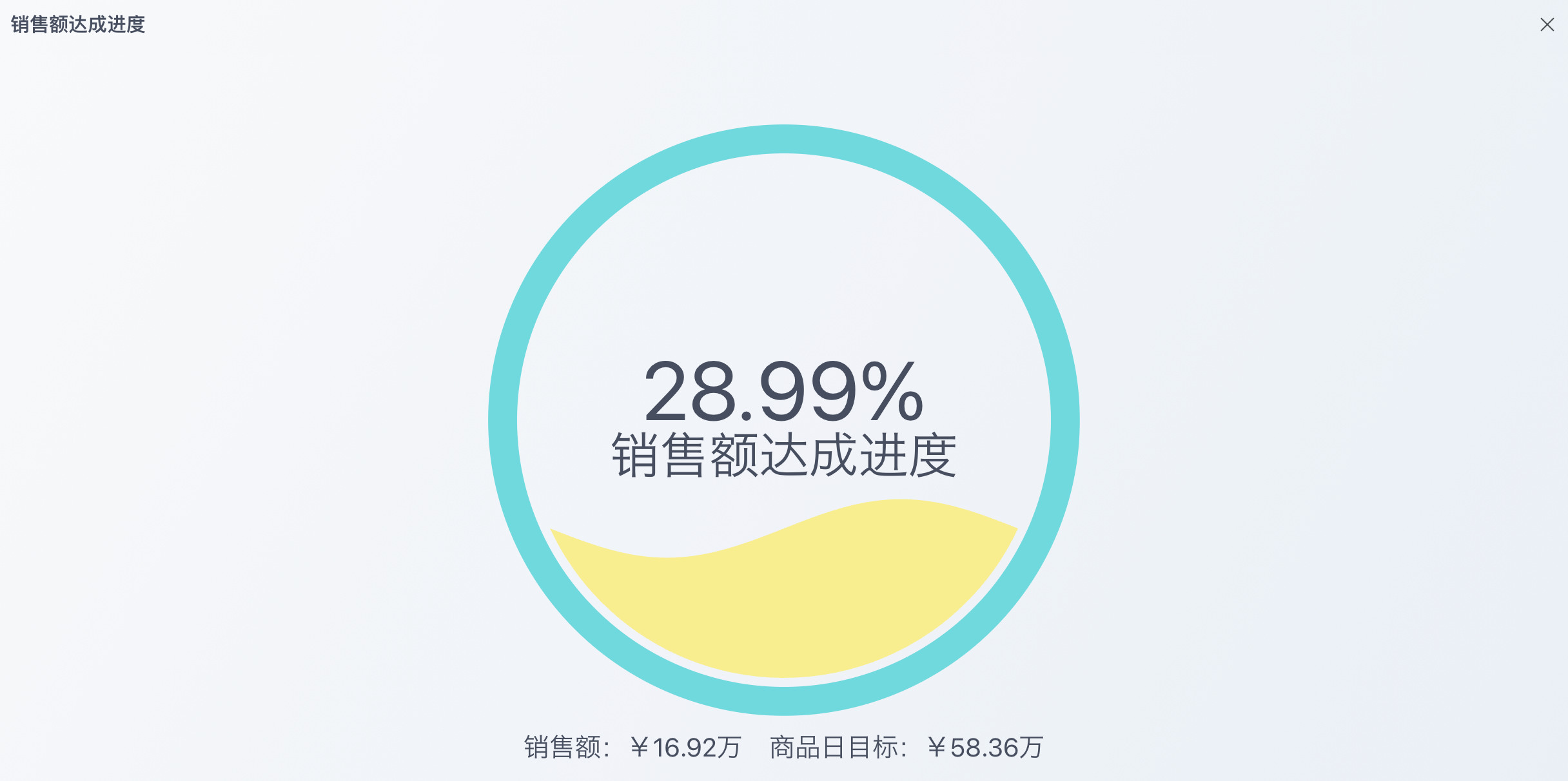

PC端

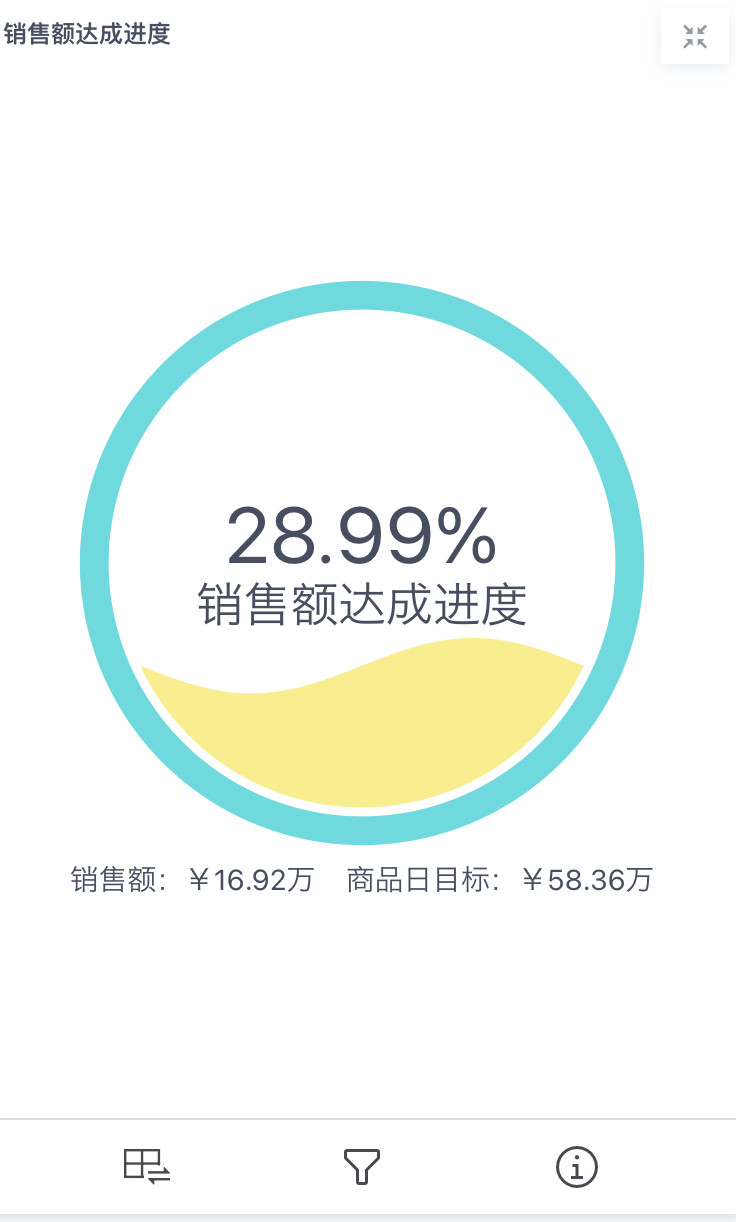

移动端

说明

移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
