簇状+符号图
概述
图表介绍
将数据按类别分组形成簇状结构，同时用特定符号对应各组数据特征或数值，以直观呈现分类数据关联与差异的可视化图表。
适用场景
此图表最适用于分类对比 + 特征标注的可视化需求中，核心是高效呈现分组数据的差异与关键信息。
例如，结合商品分类（如A类、B类、C类商品）与区域划分（如华中、华北、华南等大区），同时分析销售额和毛利率等多个关键指标。如下图所示：
图表特点
优点
- 双重展示：同时呈现数据的构成情况和关键指标，提供更全面的数据视图。
- 对比清晰：通过符号点直观对比不同维度的参考值或关联指标。
- 层次丰富：通过堆积结构和独立符号的组合，展现多层次的数据关系。
缺点
- 复杂度增加：组合图表的复杂性可能增加初使用者的理解难度。
- 数据限制：过多的数据类别或符号点可能导致图表拥挤，影响可读性。
使用指导
创建仪表板
详细步骤可参考新建仪表板。
创建图表
-
点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。
-
点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。
-
选择需要进行图表分析的数据集后点击「确定」。
若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。
-

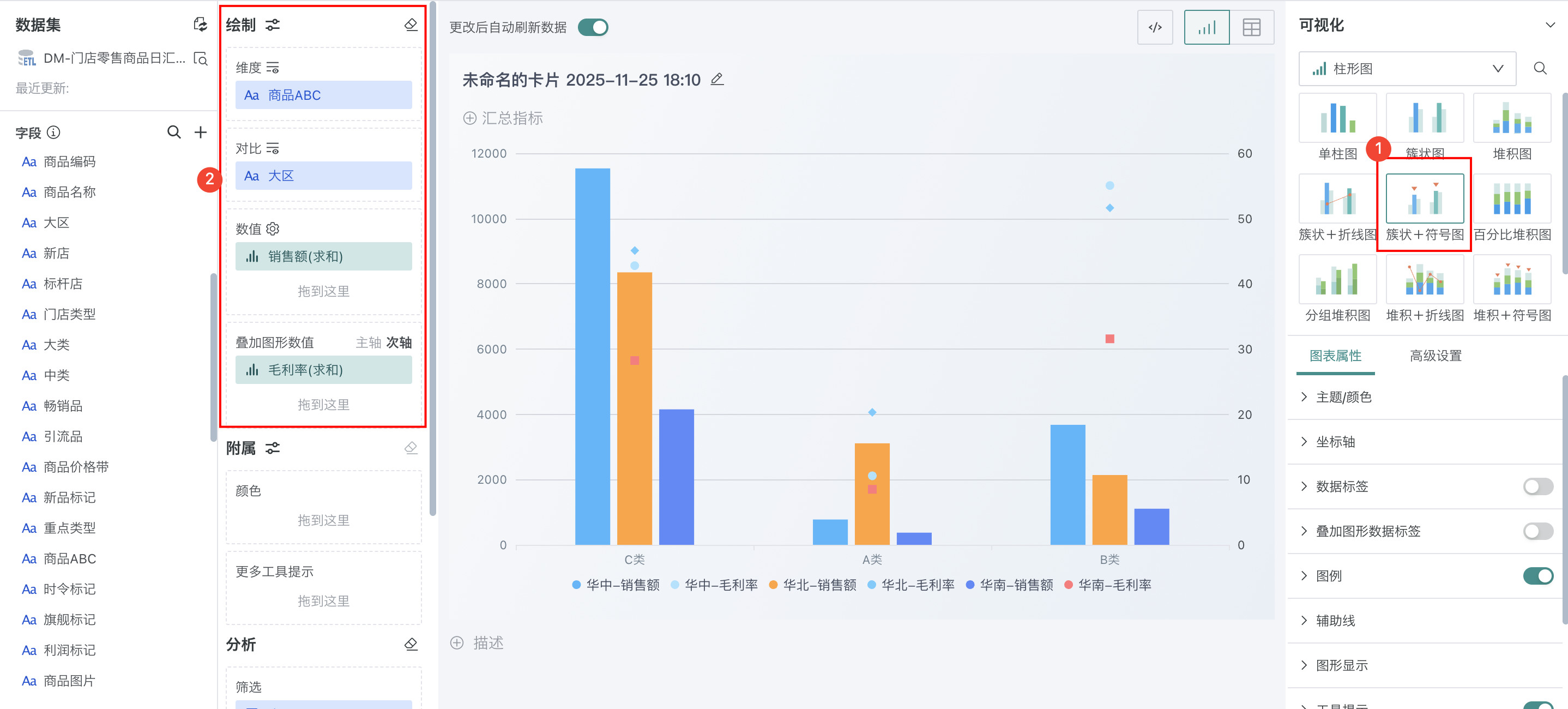

在「可视化」区域中选择「簇状+符号图」，将左侧「数据集」区域的「商品ABC」拖至「绘制」区域的「维度」，「大区」拖至「对比」，「销售额」拖至「数值」，「叠加图形数值」拖入「毛利率」。
-

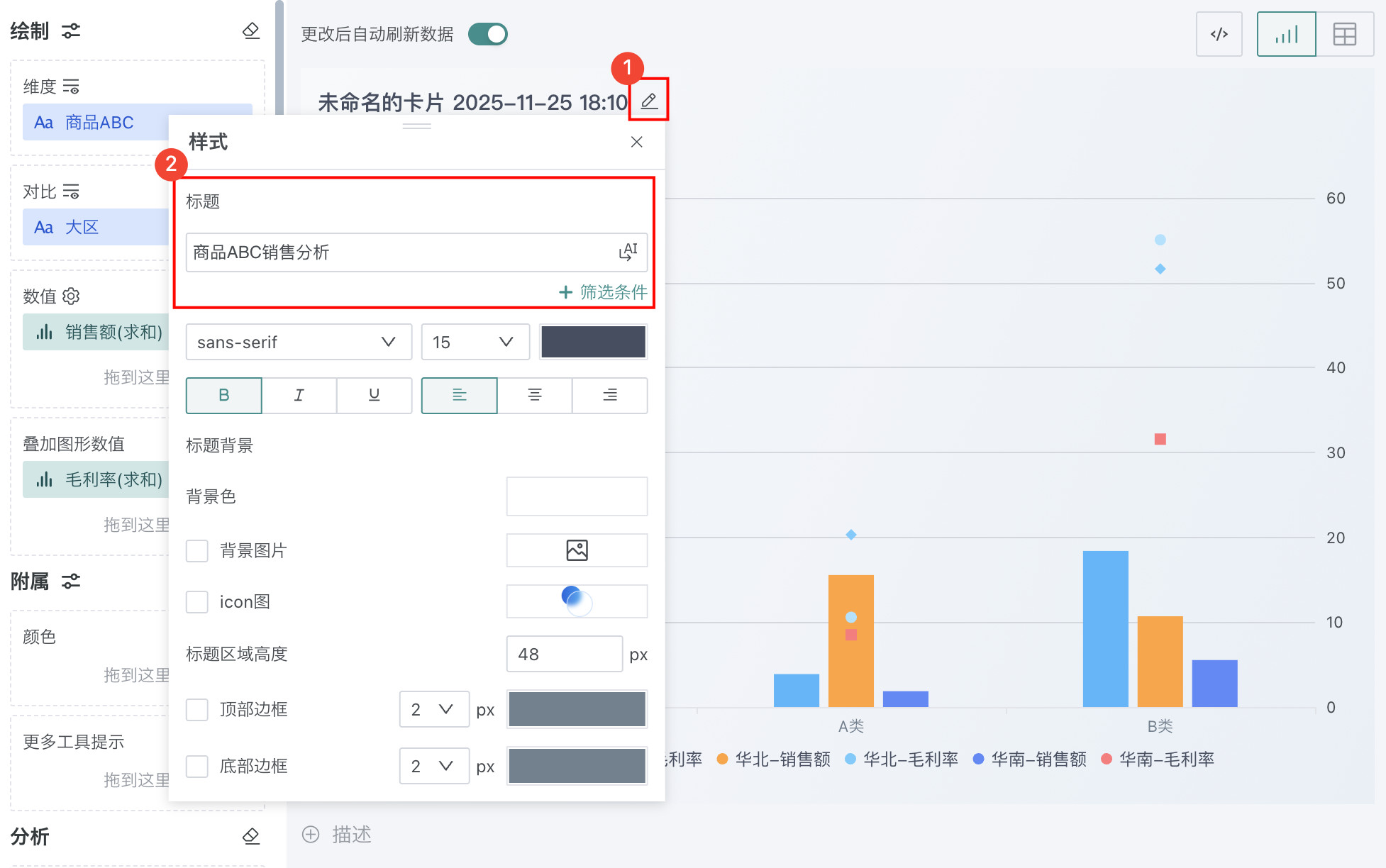

点击标题右侧编辑按钮，为图表命名。
说明可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。
美化图表
设置颜色

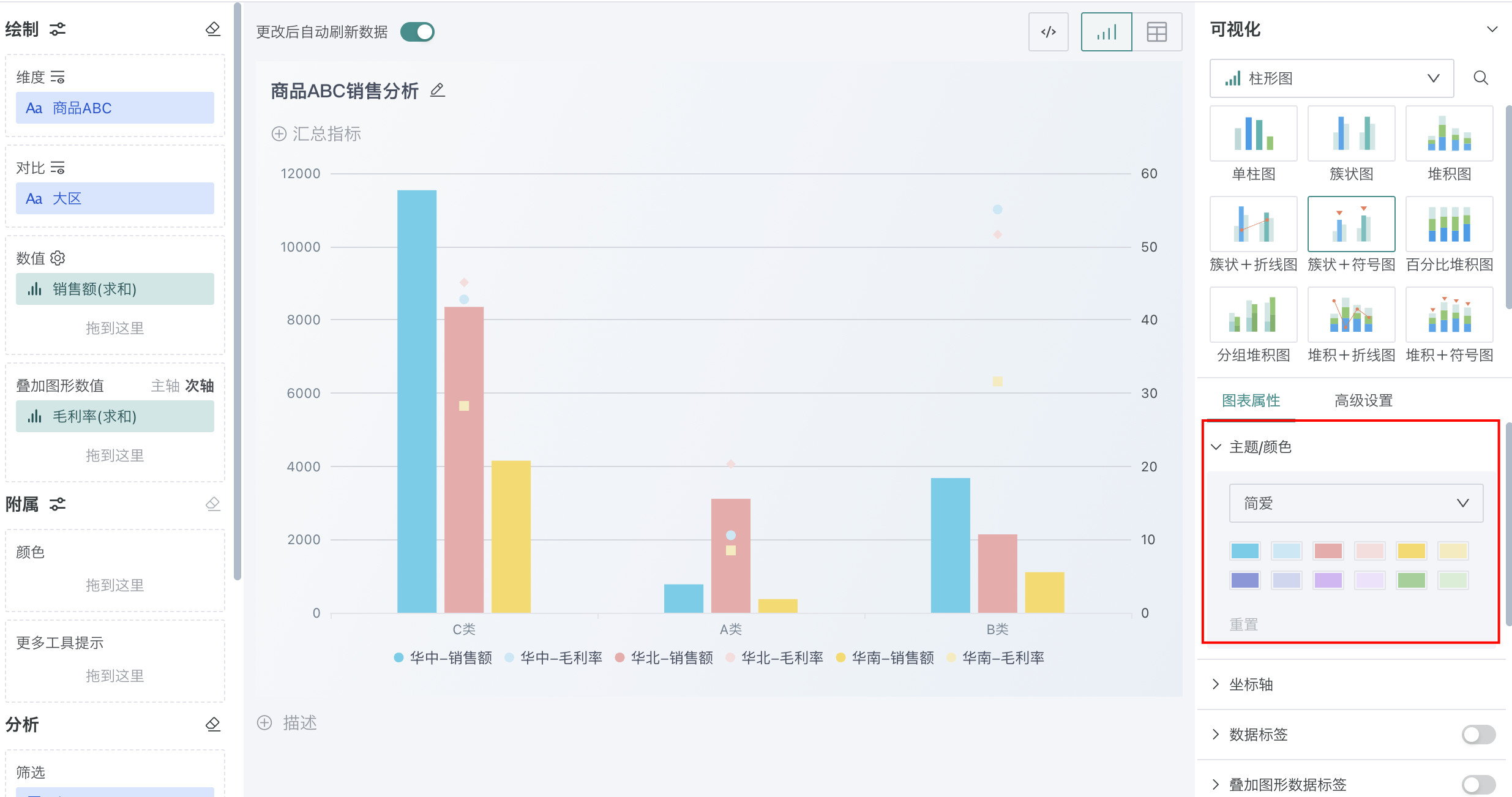

在「图表属性」区域的「主题/颜色」中，可以根据需求和喜好进行选择。
设置数据格式

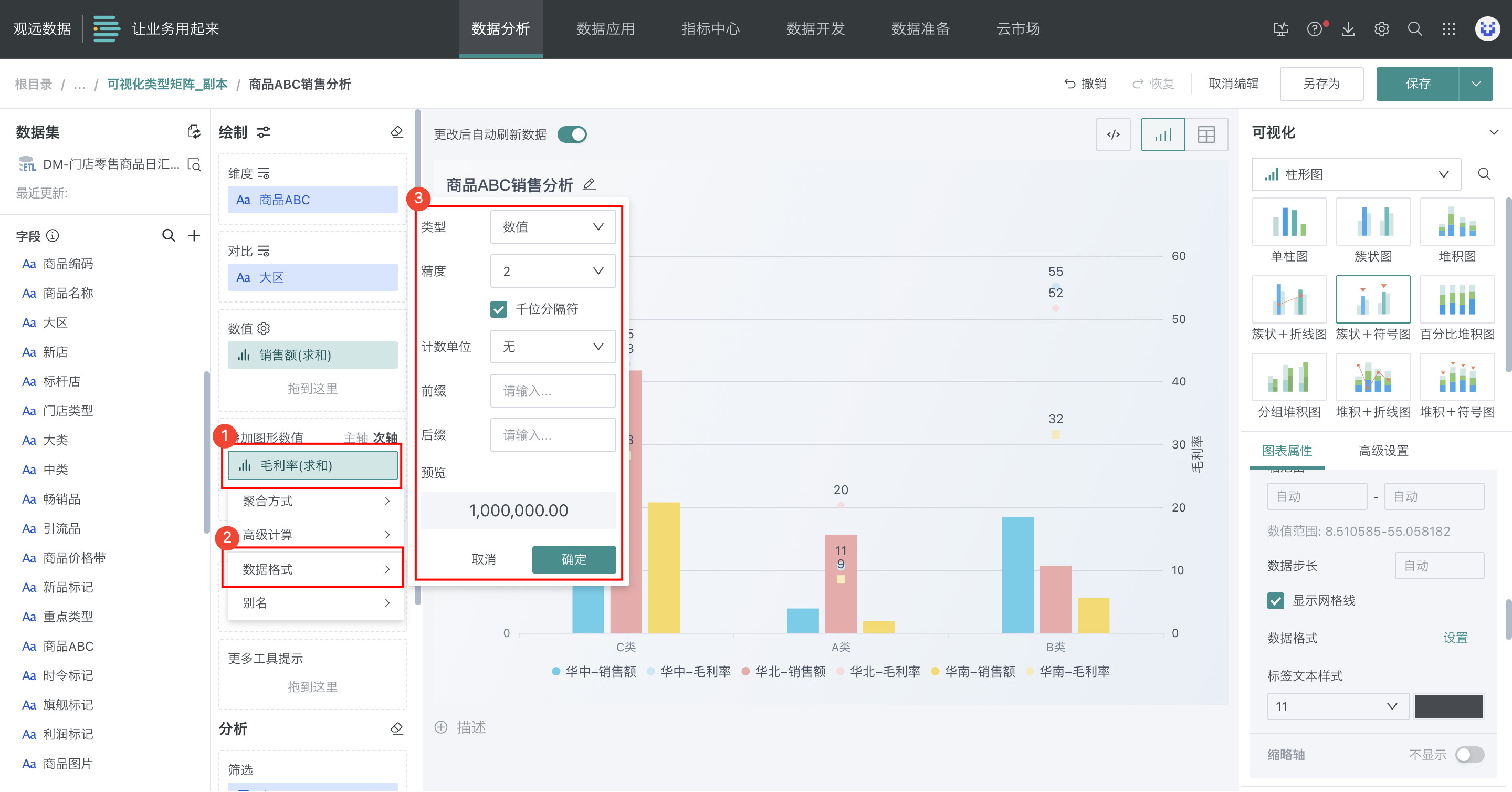

点击「毛利率>数据格式」，「类型」选择「数值」，「精度」选择「2」，「计数单位」选择「无」，点击「确定」。
设置坐标轴标题显示

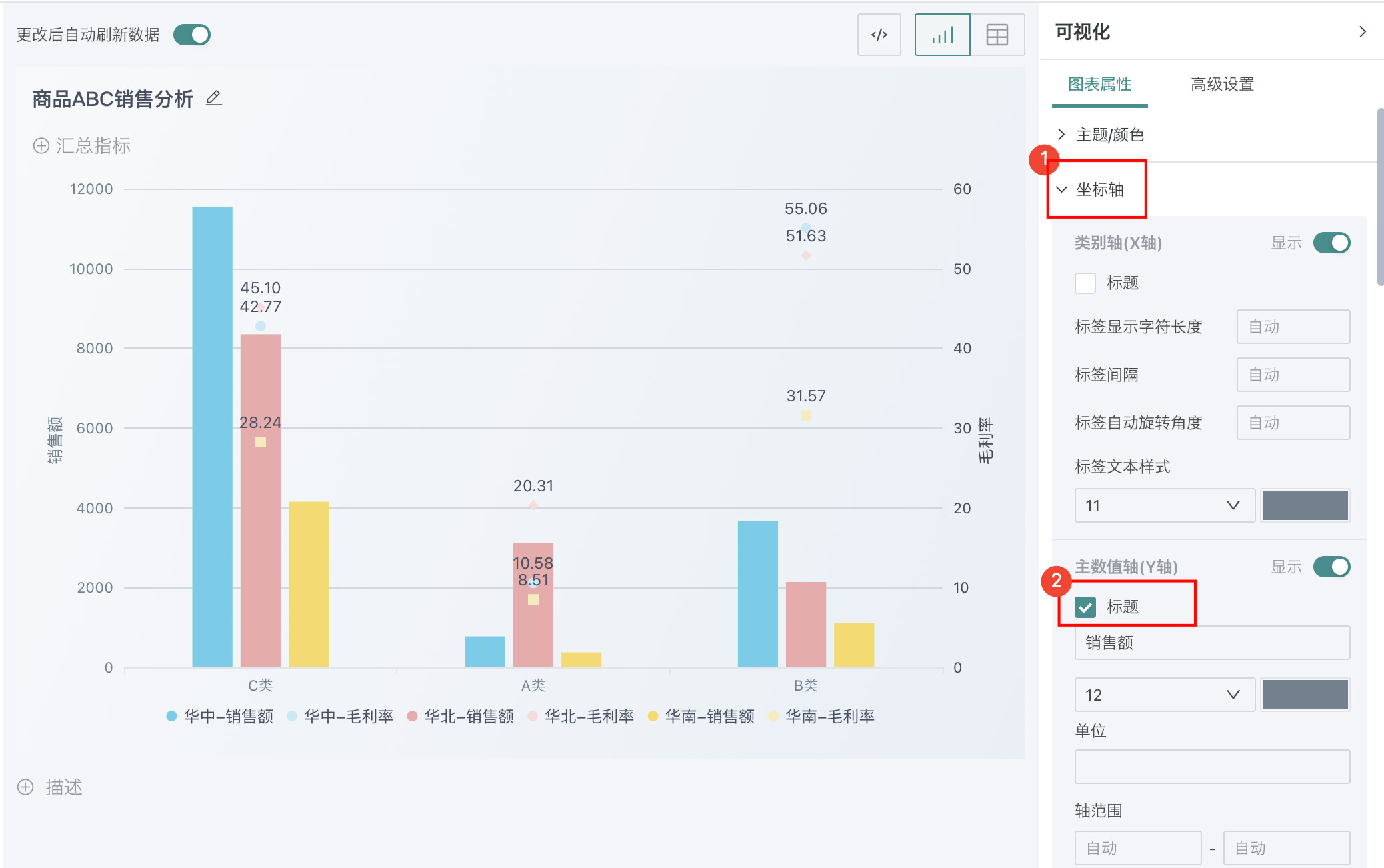

在「图表属性」区域的「坐标轴」中，可以勾选并设置标题名称、字号、颜色等。
设置叠加图形数据标签

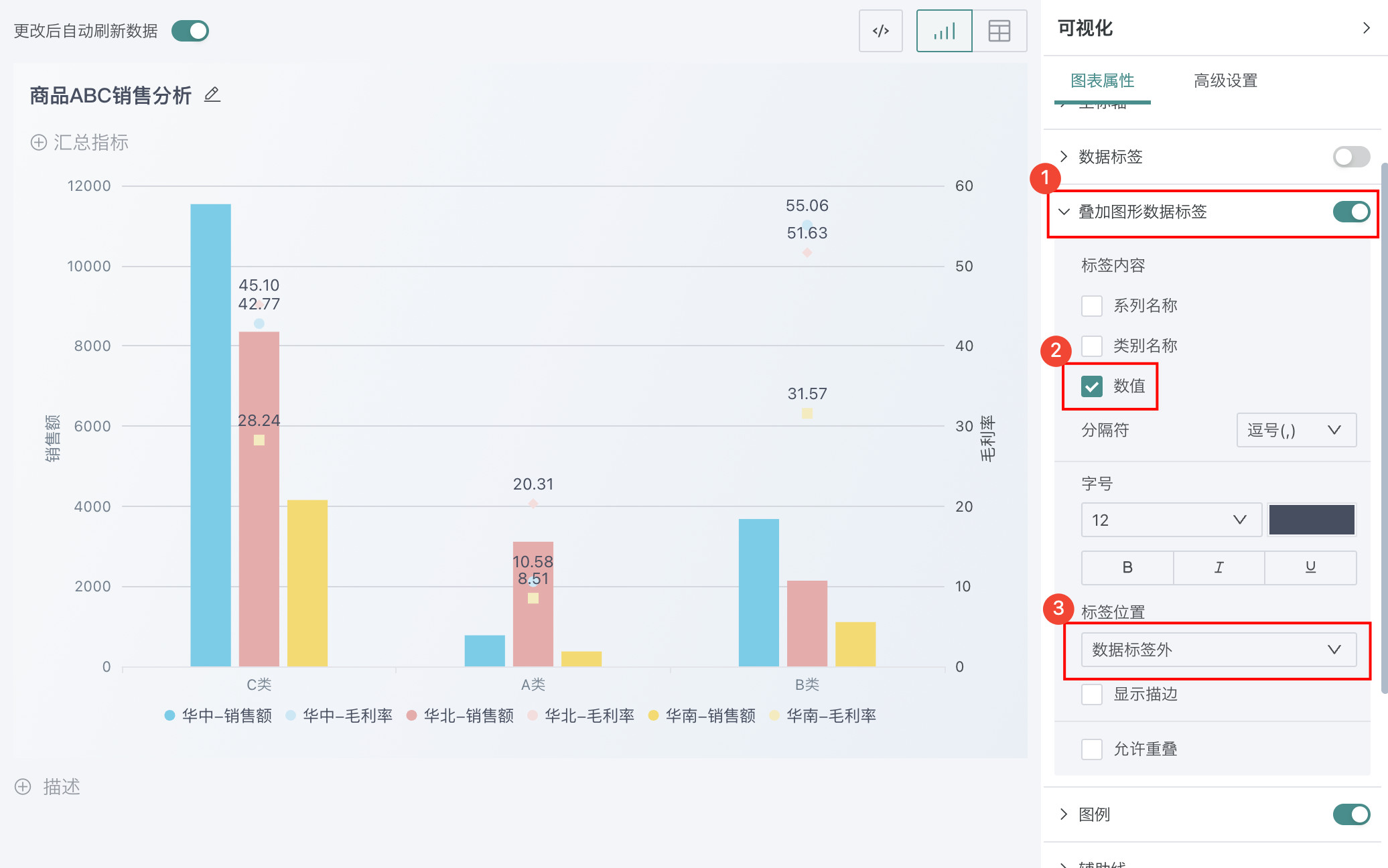

开启后，勾选「数值」会显示各大区毛利率值，还可以设置数值颜色、字号、位置等。
设置图形显示

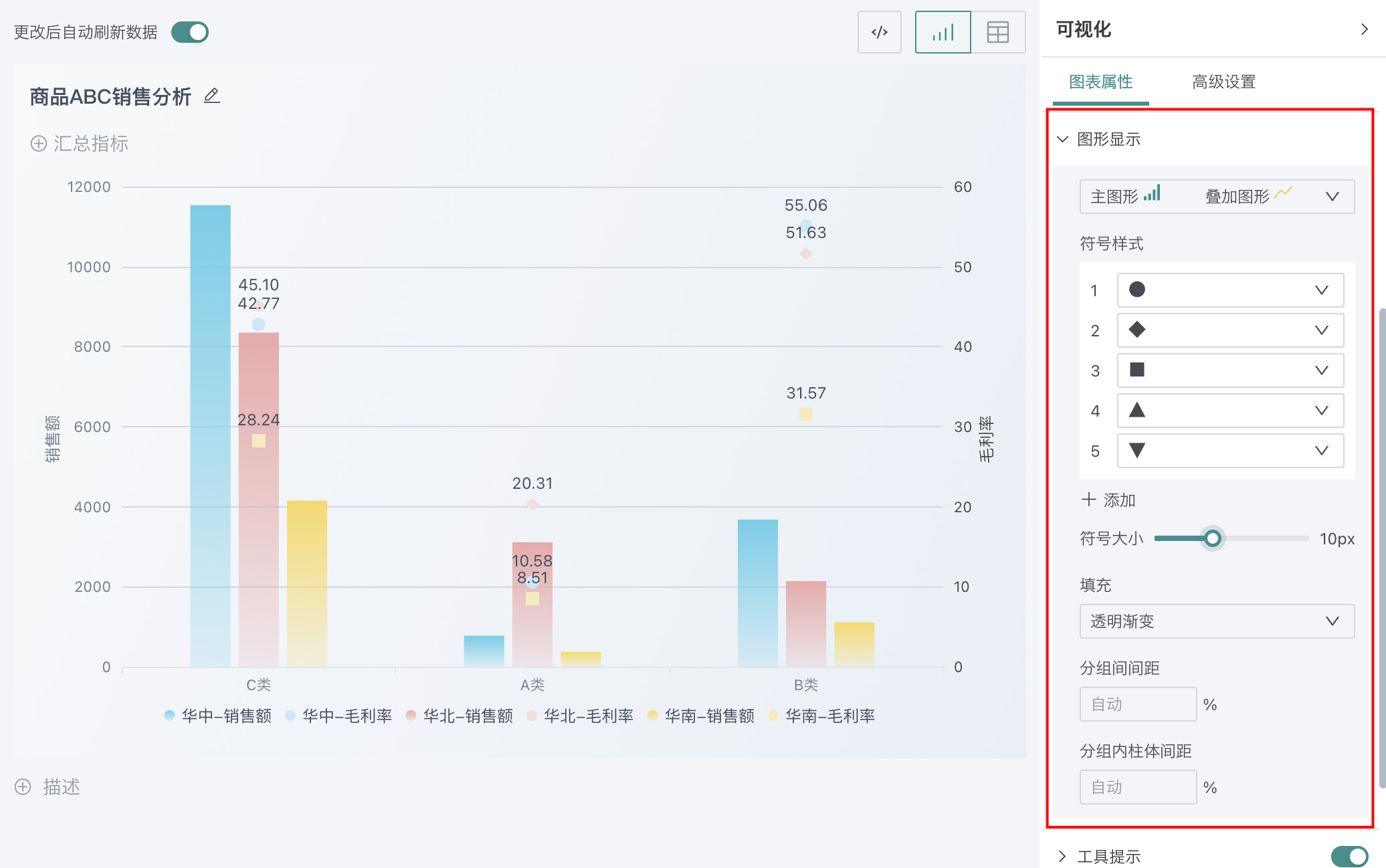

在「图表属性」区域的「图形显示」中，可以设置符号样式、符号大小、填充形式等。
排序

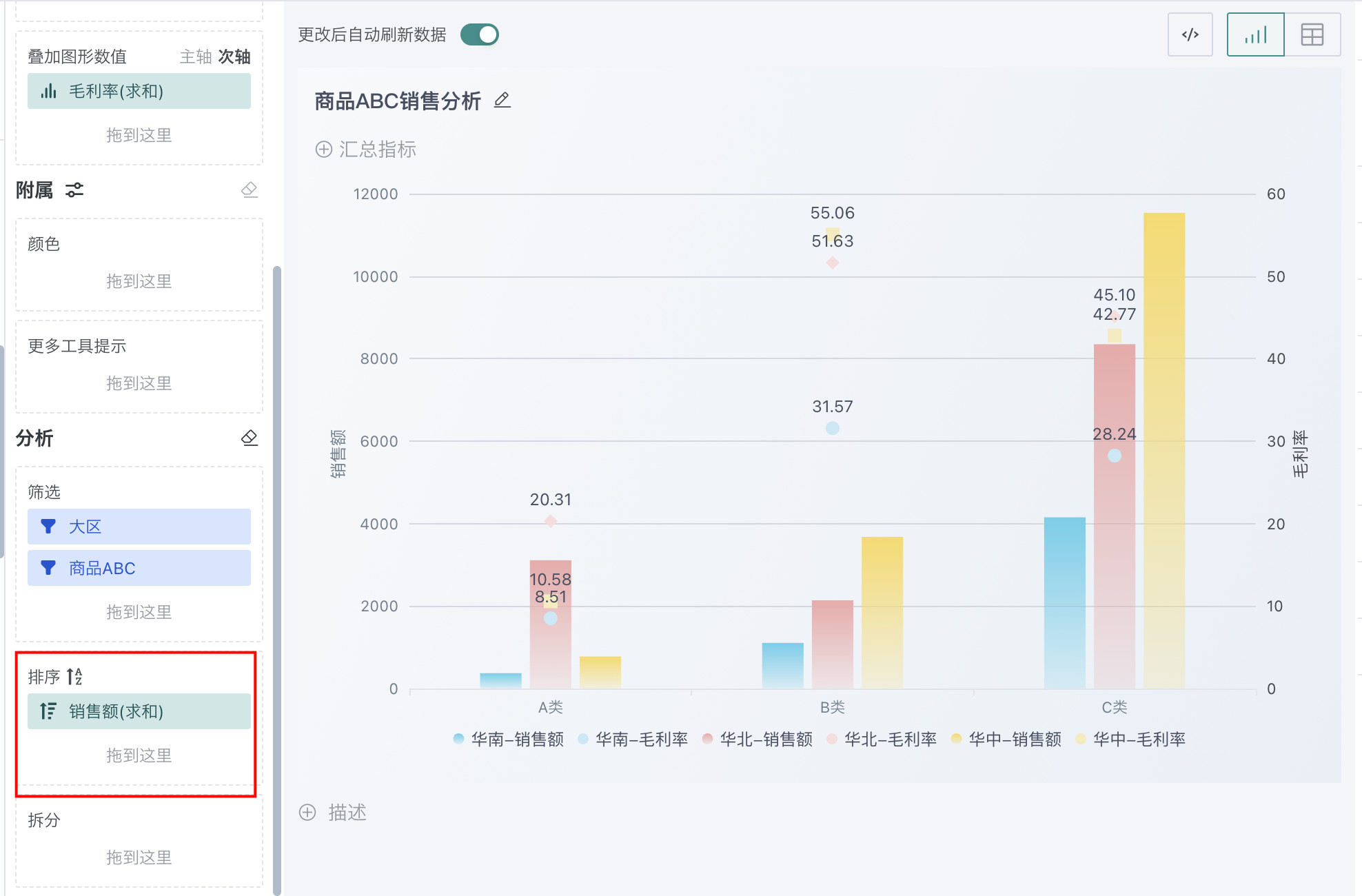

将「销售额」拖至「分析」区域的「排序」中，图表将按照销售额升序呈现。若想降序或者自定义排序，可点击「销售额」进行设置。
其余操作
发布图表
-

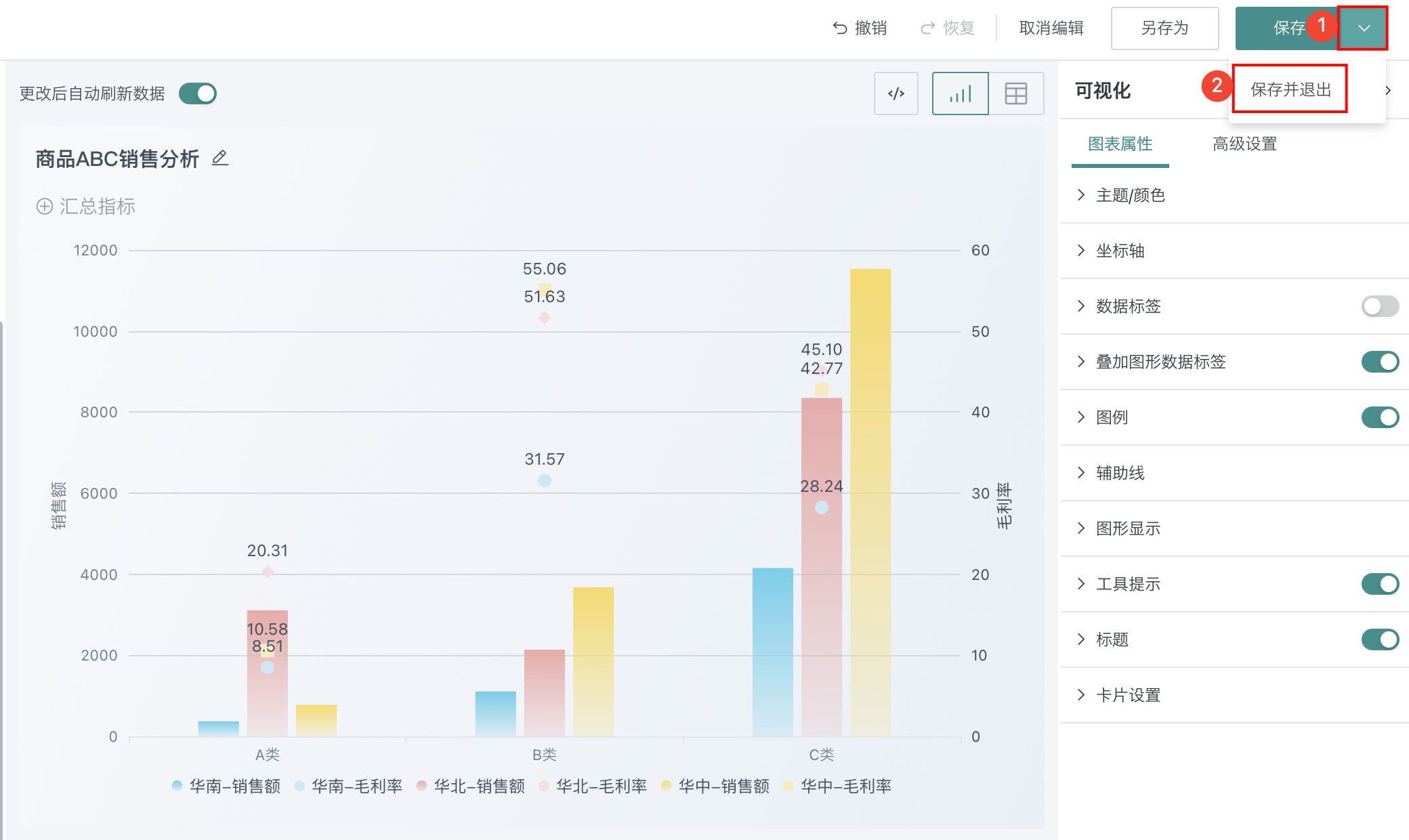

点击右上角「保存并退出」，完成图表创建。
-

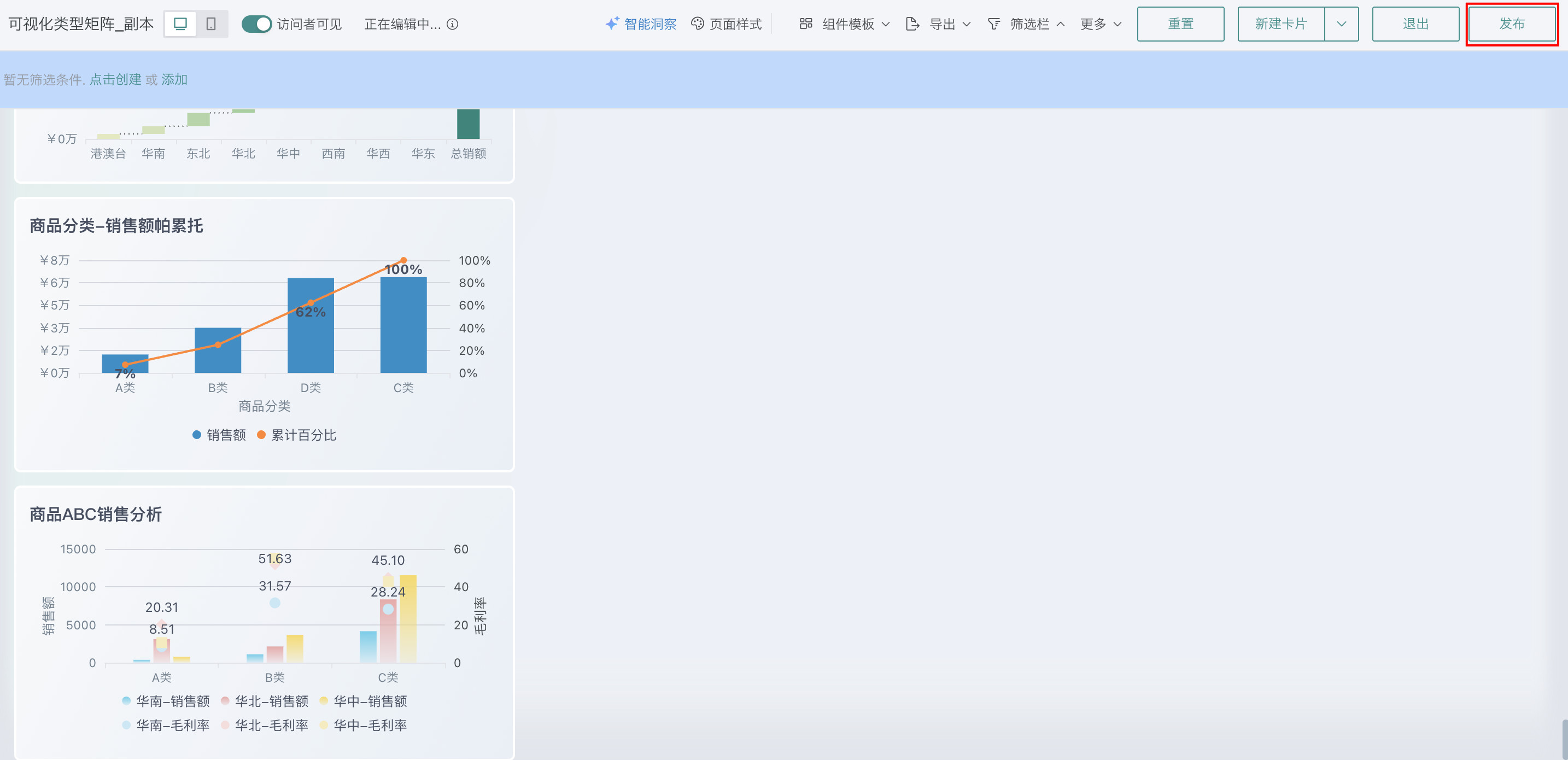

点击右上角「发布」，将仪表板发布上线。
效果查看

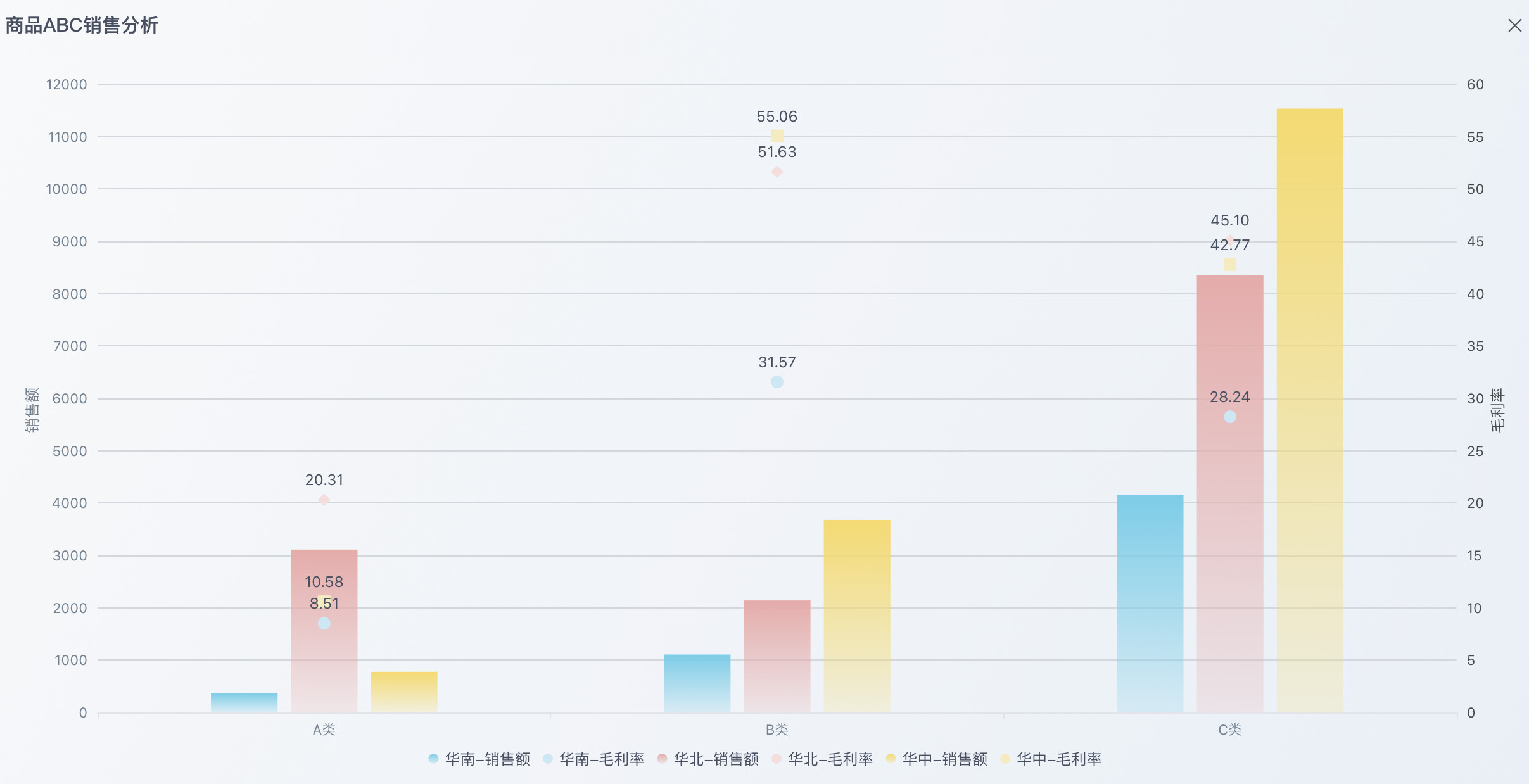

PC端

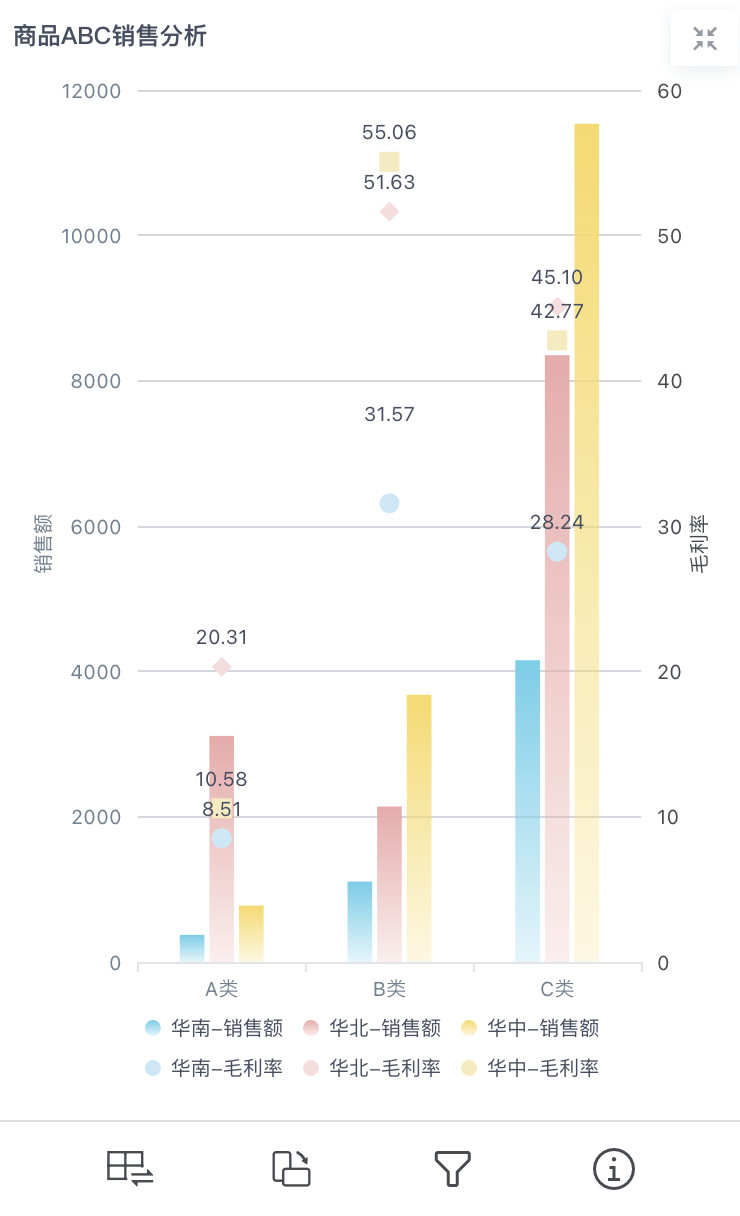

移动端
说明
移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
