填充仪表板

概述

填充仪表板是一种直观的进度可视化组件，通过扇形或半圆形的填充面积展示目标完成百分比，类似汽车仪表盘的设计风格。

适用场景

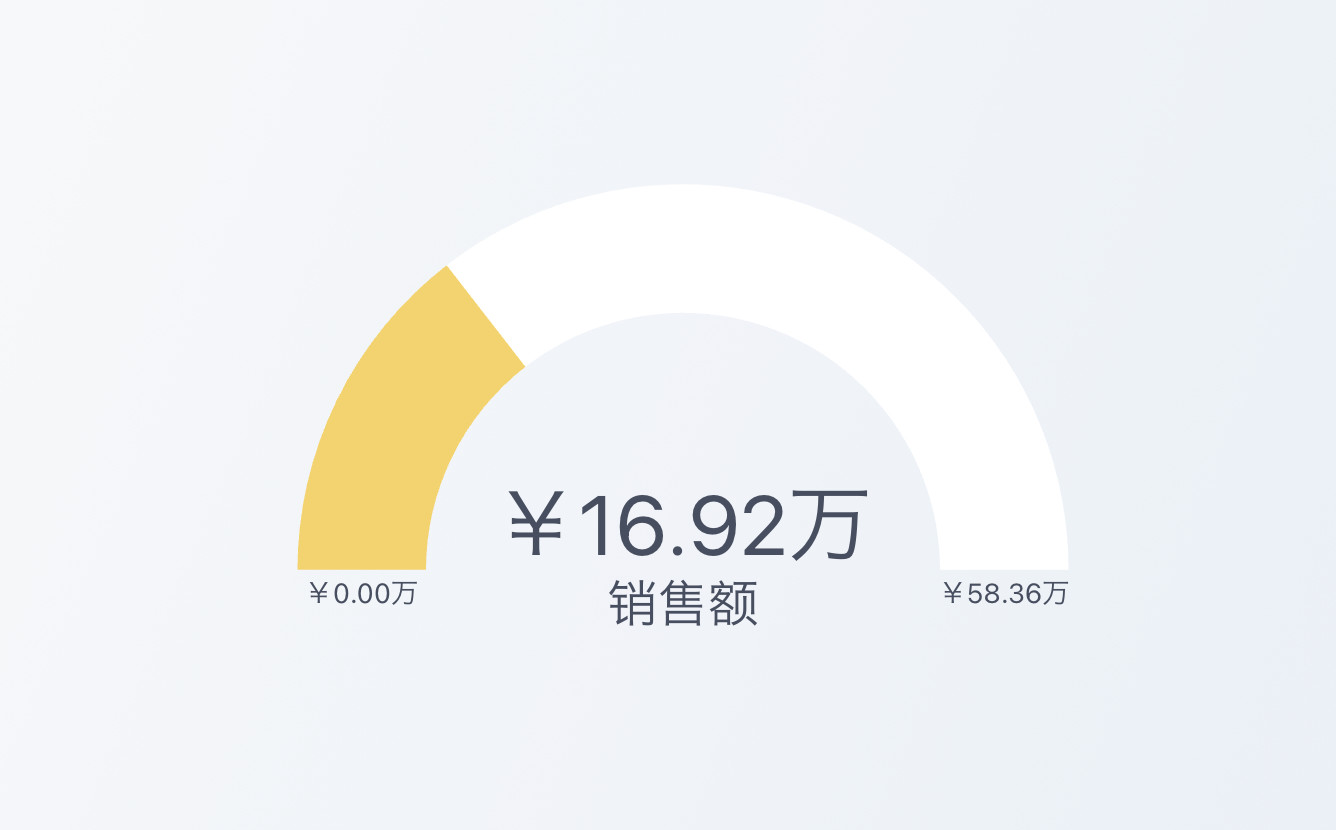

适用于需要直观展示单一指标完成进度的场景，如销售目标达成率。如图所示：

图表特点

优点：

• 能够快速传达完成进度的直观感受
• 占用空间小，适合在仪表板中与其他图表组合展示

缺点：

• 数据精度表达有限，不适合展示详细的数值信息
• 多指标对比展示能力较弱
• 对于接近100%或超过100%的进度展示效果不够理想

使用指导

创建仪表板

详细步骤可参考新建仪表板。

创建图表

1. 点击仪表板首页右上角「编辑」按钮，进入仪表板编辑页面。



2. 点击「新建卡片 > 可视化图表」，弹出「选择数据集」页面。




3. 选择需要进行图表分析的数据集后点击「确定」。




4. 若需要切换分析数据集，可点击页面左上角「切换数据集」按钮。

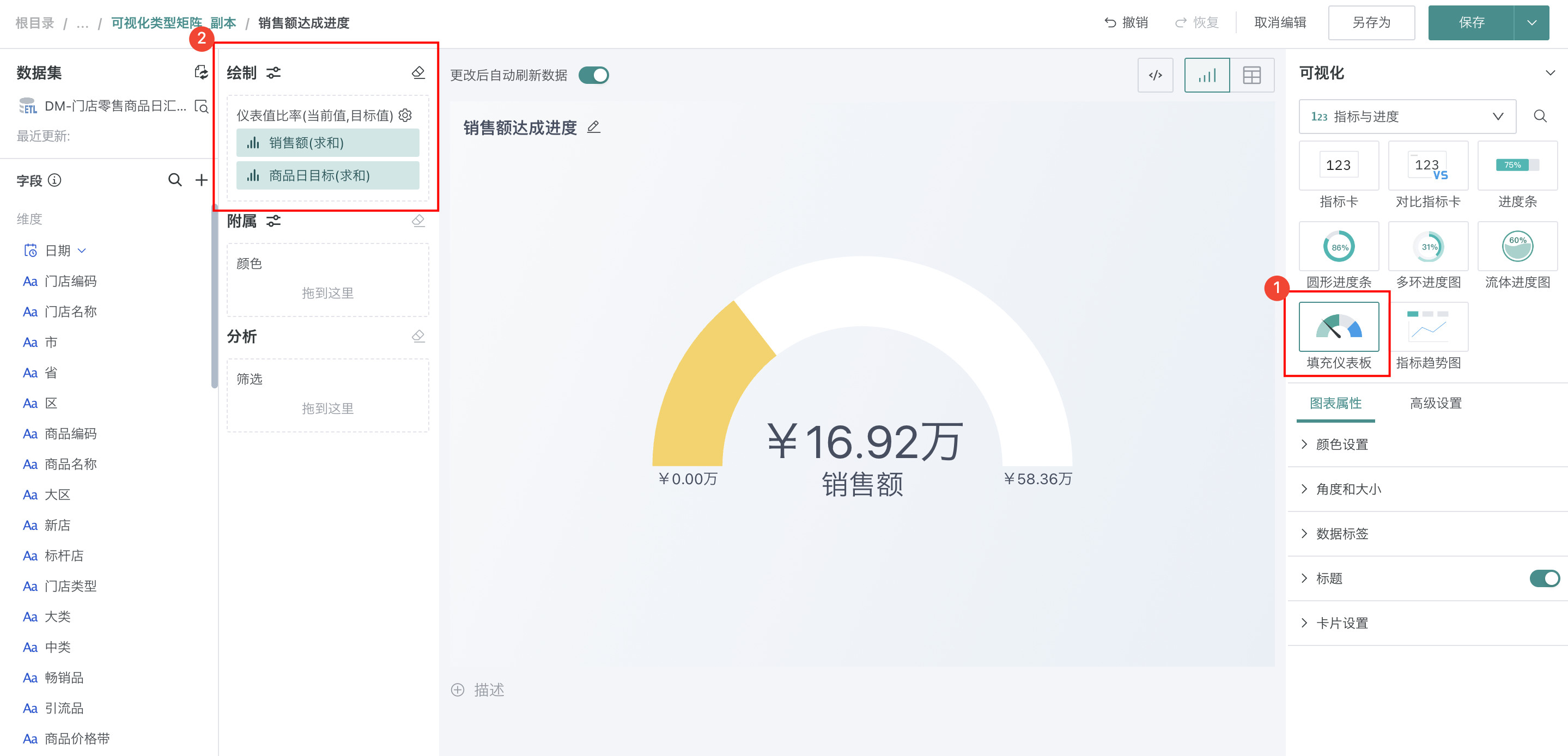

5. 在「可视化」区域中选择「填充仪表板」，将左侧「数据集」区域的「销售额」和「商品日目标」拖至「绘制」区域的「数值」。

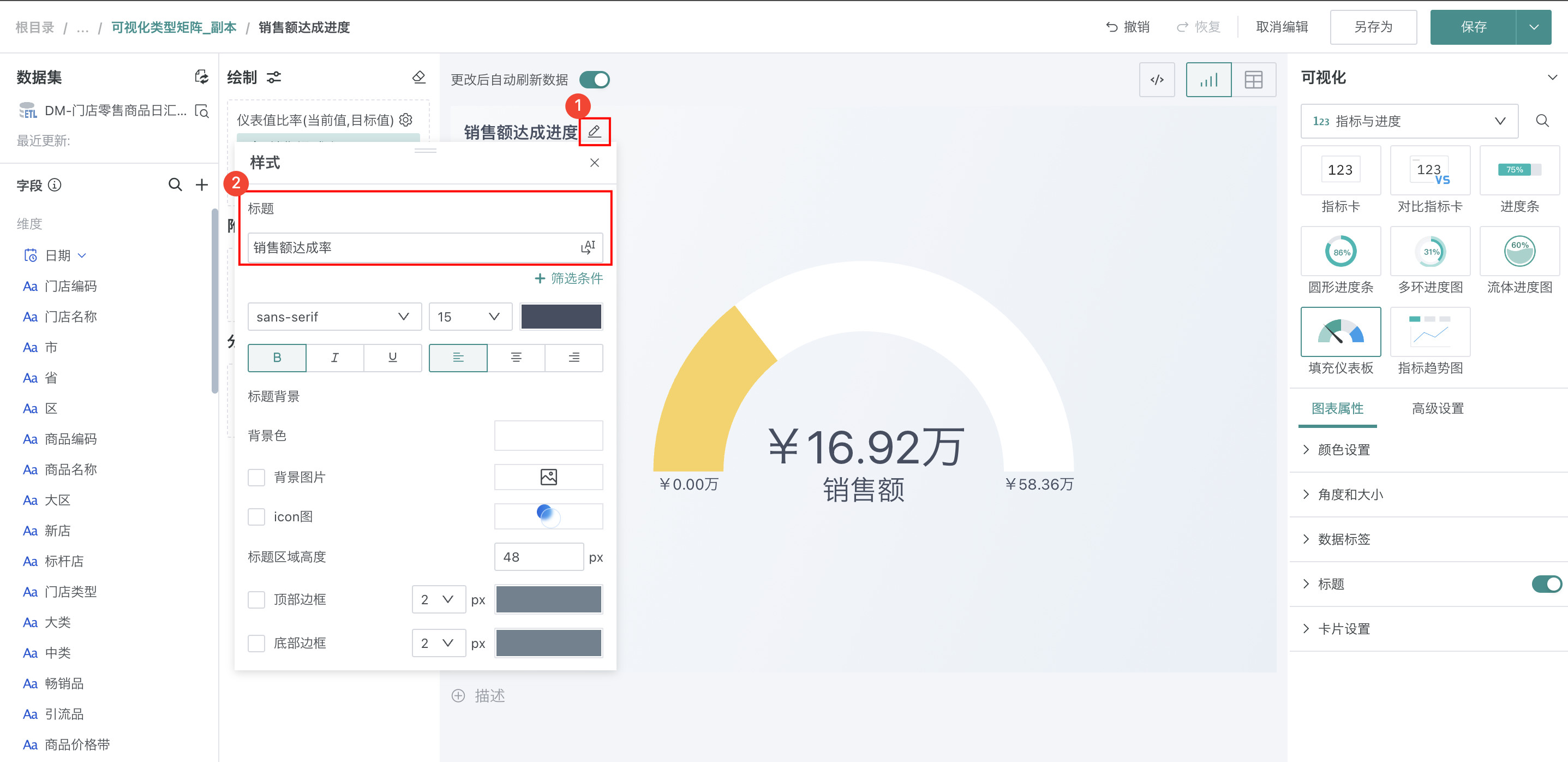

6. 点击标题右侧编辑按钮，为图表命名。

   说明

   可点击右侧 AI 小图标，通过 AI 自动生成符合内容的标题，如何使用详见智能命名助手。



美化图表

设置颜色

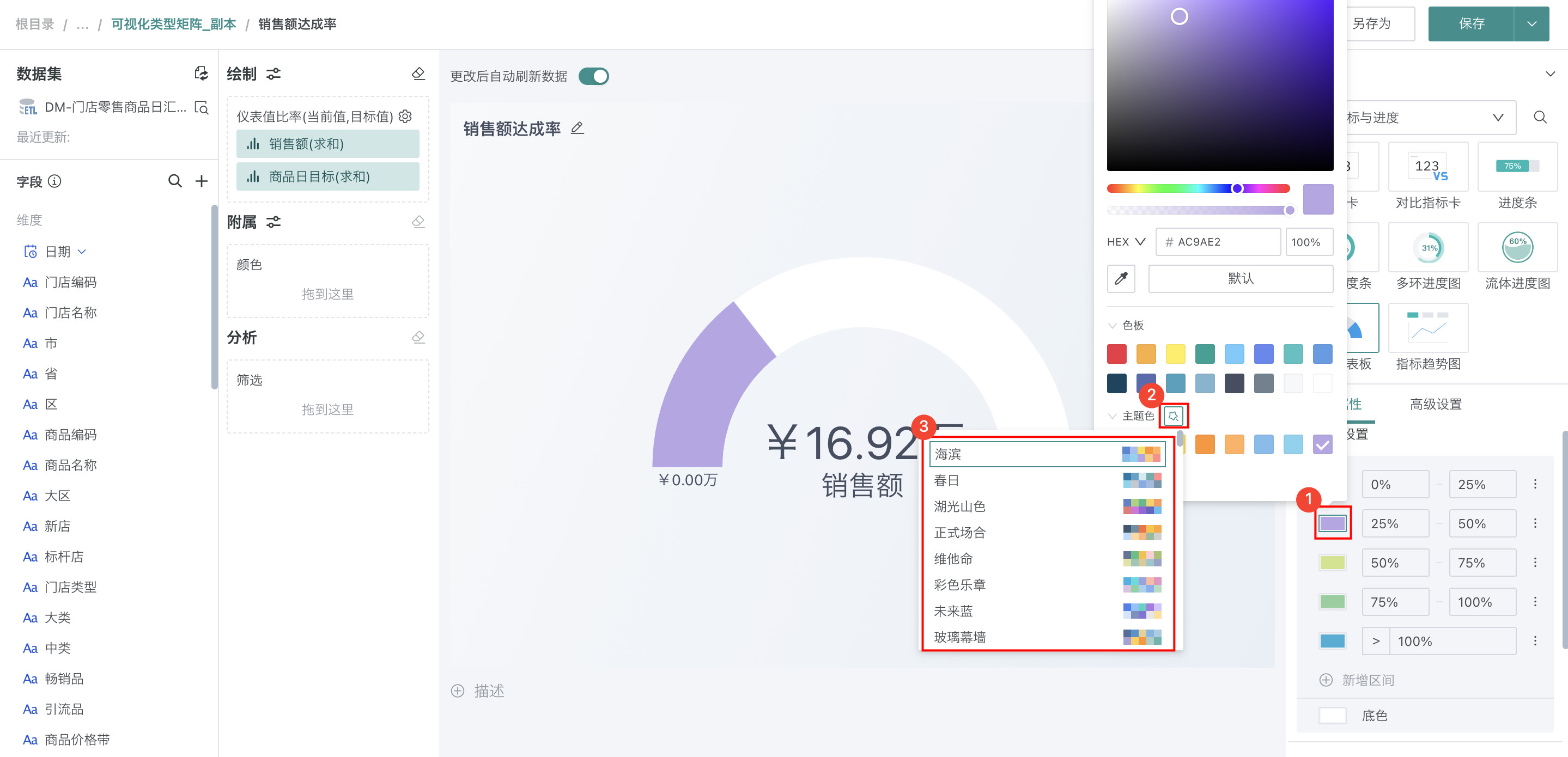

在「图表属性」区域的「颜色设置」中，可以对区间颜色进行选择，点击「主题色」旁边的按钮可以选择颜色主题。

设置数据标签

在「图表属性」区域的「数据标签」中，可以修改主、次指标的精度、文本、位置、名称等。

其余操作

• 图表绘制区域更多介绍可参考图表绘制。
• 图表属性区域更多介绍可参考图表-图表属性。
• 高级设置区域更多介绍可参考知识反馈、分析结果存储和数据解释。

发布图表

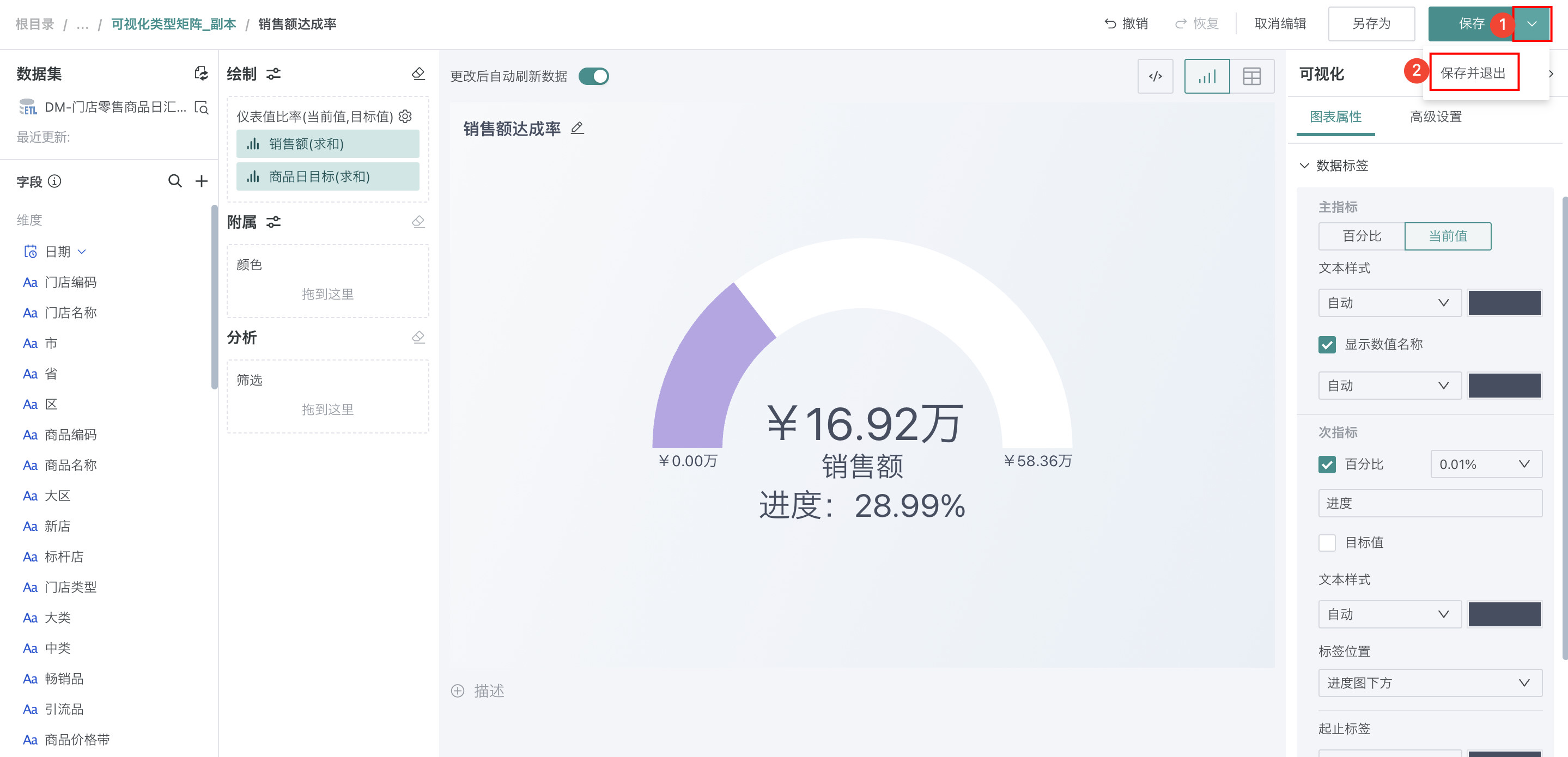

1. 点击右上角「保存并退出」，完成图表创建。

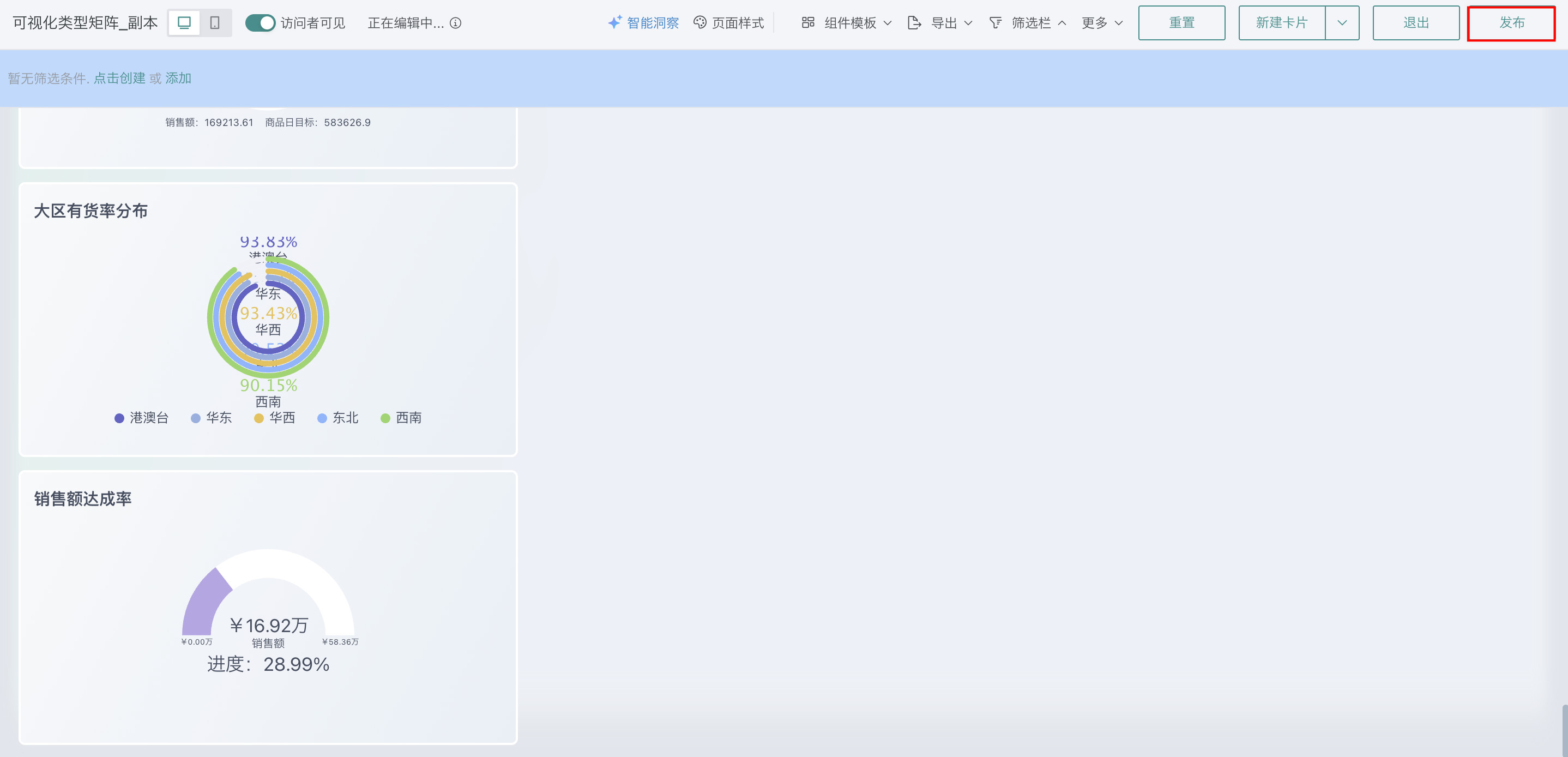

2. 点击右上角「发布」，将仪表板发布上线。



效果查看

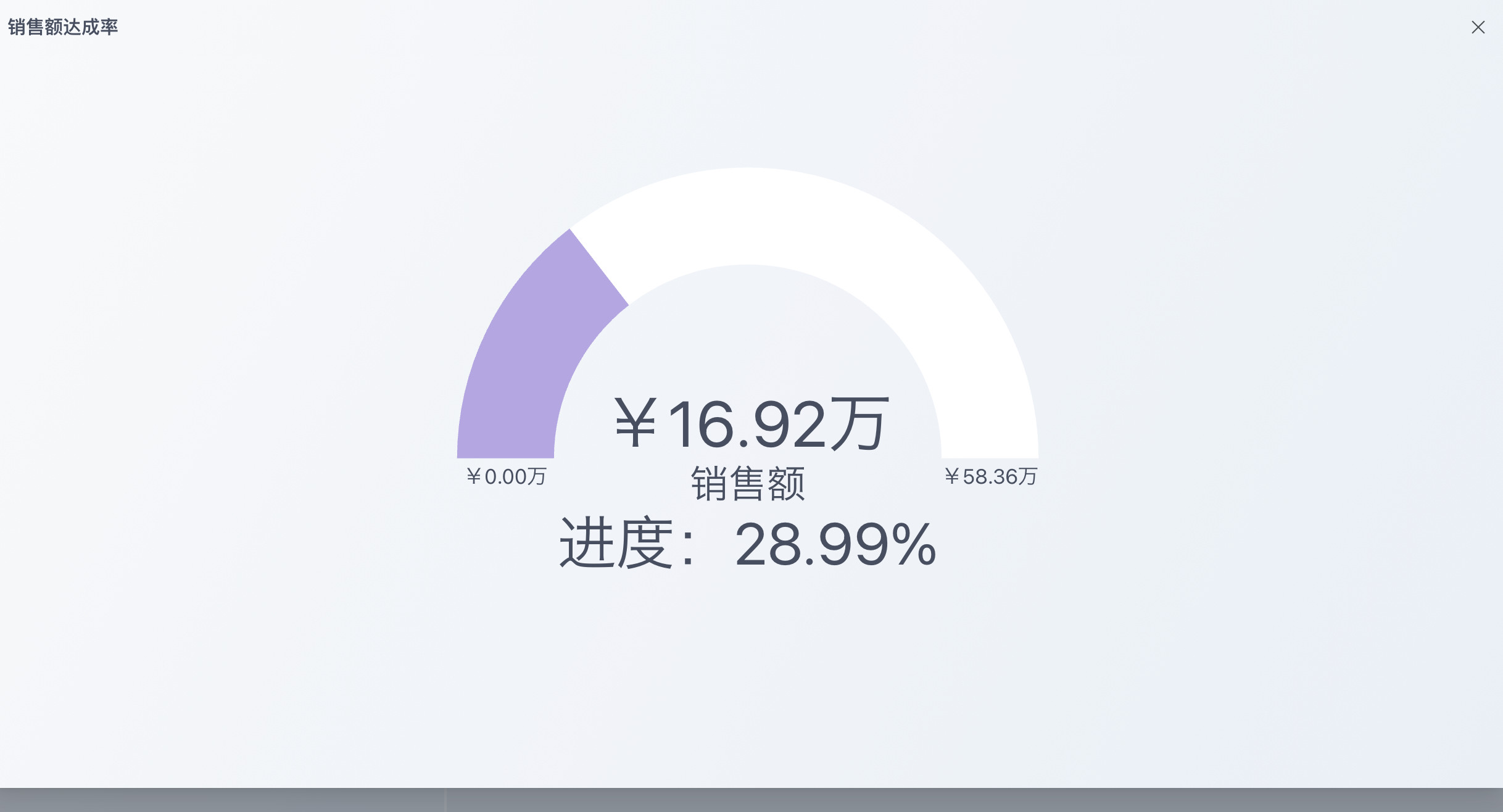

PC端

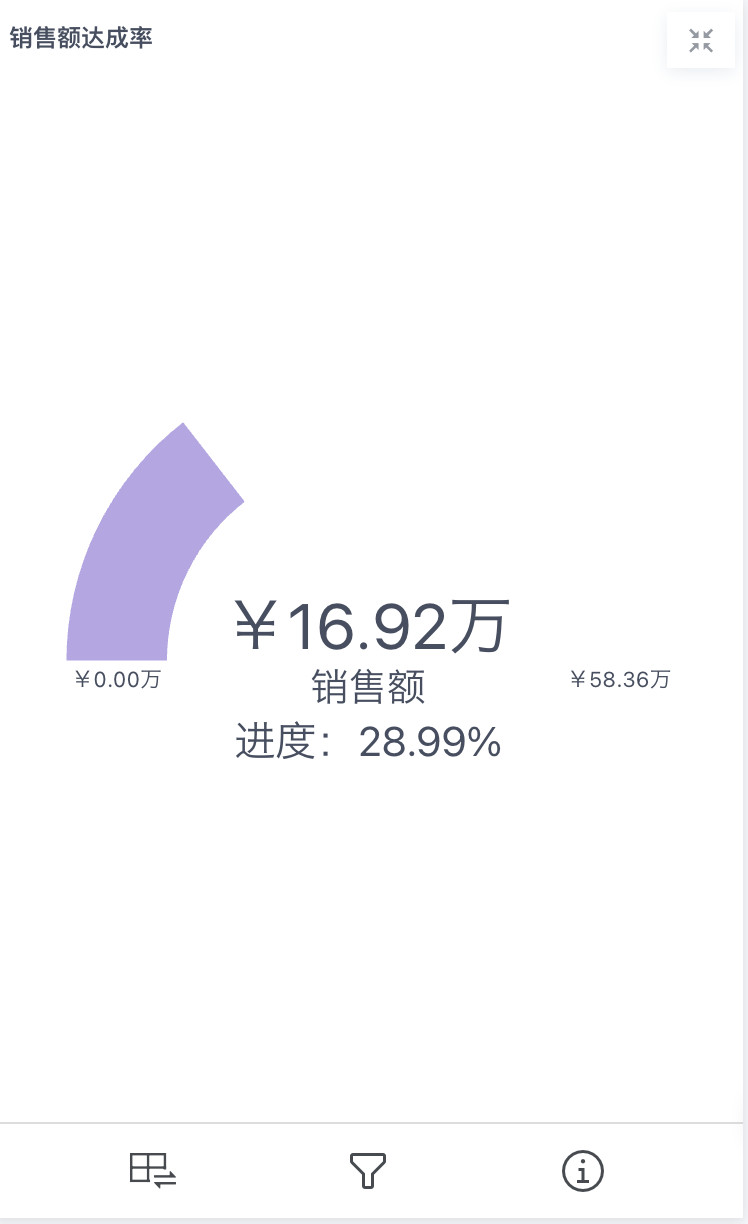

移动端

说明

移动端图表需要切换至移动端布局单独添加卡片，详细操作可参考：移动端布局。
