绘图引擎 2.0
功能简介
绘图引擎 2.0 采用新的图表渲染方案。启用后，支持的图表将通过绘图引擎 2.0 展示；未启用时，图表继续沿用绘图引擎 1.0。
由于底层绘制机制发生变化，同一份数据和图表配置在两个绘图引擎下的默认样式、布局、交互方式及导出效果可能存在差异。建议在启用绘图引擎 2.0 前，先验证已有的核心仪表板和常用图表。
说明
- 绘图引擎用于控制图表的渲染和展示，与用于数据查询和计算的分析引擎不是同一功能。
- 7.2 及以上版本，支持开启绘图引擎 2.0。本文档所描述的差异适用于8.3版本，其余版本可能差异不同，以实际情况为准。
开启绘图引擎 2.0

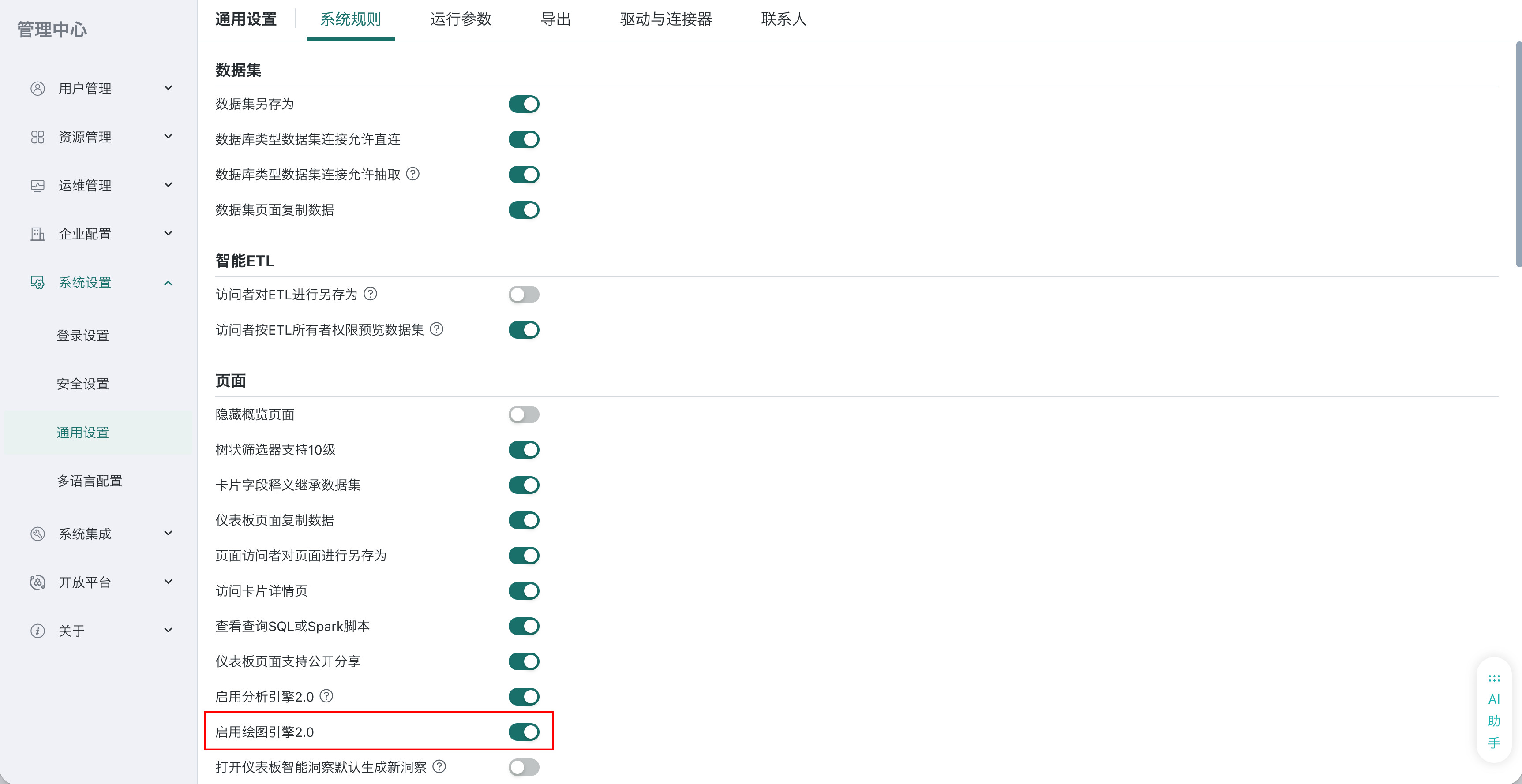

管理员可以在「管理中心 > 通用设置 > 系统规则 > 页面」中开启绘图引擎 2.0。
注意
启用后，已有图表的展示和交互效果可能发生变化。建议先在测试环境中验证核心仪表板，确认图表展示、交互和导出结果符合预期后，再在正式环境中启用。
与绘图引擎 1.0 的主要差异
| 场景 | 绘图引擎 2.0 的表现 | 使用建议 |
|---|---|---|
| 数据步长 | 设置数据步长后，按照配置值展示，不沿用绘图引擎 1.0 中随卡片尺寸自适应调整的方式。 | 当卡片尺寸较小或横轴数据较多时，检查横轴标签的可读性，并调整数据步长或卡片尺寸。 |
| 横轴标签 | 当横轴内容较多、展示空间不足时，不沿用绘图引擎 1.0 的自动倾斜表现。 | 调整卡片宽度、标签设置或数据展示密度。 |
| 折线颜色与渐变 | 组合图或堆积折线图使用数值着色时，数据点可以随颜色规则变化，折线本身不一定同步渐变；当颜色字段使用横轴或纵轴字段时，部分折线可以同步渐变。 | 使用颜色突出数值差异时，重点检查数据点和折线的实际着色效果。 |
| 多维度坐标轴 | 多层维度展示时，最内层维度标签的布局与绘图引擎 1.0 存在差异。 | 增加图表空间或减少同屏展示的维度数量。 |
| 工具提示 | 工具提示的视觉样式与绘图引擎 1.0 略有不同。 | 启用后检查工具提示中的字段和数值是否完整。 |
| 矩形树图 | 超出区域的标签会进行截断处理；绘图引擎 1.0 中标签可能溢出图形区域。 | 精简标签内容或调整图表尺寸。 |
| 圆形进度条 | 渐变的实现方式不同，渐变方向和视觉过渡可能发生变化，但不影响进度值。 | 使用渐变效果时检查颜色方向和过渡效果。 |
| 进度图 | 默认高度更偏向固定值；绘图引擎 1.0 中图表高度可以根据内容自动计算。 | 数据项较多或卡片尺寸较小时，检查行高和标签显示效果。 |
| 箱线图 | 采用经典样式，不提供绘图引擎 1.0 中的部分双填充、双填充加中位线样式组合。 | 已有箱线图使用相关样式时，切换后重点检查视觉效果。 |
切换前需重点验证的场景
以下表现与具体产品版本、图表类型和配置方式有关。启用绘图引擎 2.0 前，建议按照实际使用情况进行验证。
图表交互
- 部分堆积图中，通过组合键查看单点数据时，可能需要先按住
Ctrl键，再将鼠标移入数据区域。 - 悬停柱形数据时，可能同时显示当前分组的相关标签。
- 隐藏或显示堆积图图例时，总计可能不会随当前可见系列动态变化。
- 旭日图钻取后，中心文字在部分场景中可能出现位置偏移。
标签、坐标轴与布局
- 辅助线标题、坐标轴刻度及悬停提示的布局可能与绘图引擎 1.0 不同。
- 饼图默认占图比例可能与绘图引擎 1.0 不同。
- 饼图图例自动对齐在部分布局下可能与绘图引擎 1.0 不同。
- 矩形树图在部分配色下，标签颜色及文字对比度可能与绘图引擎 1.0 不同。
颜色与图例
- 数值字段用于颜色表达且采用自定义阈值时，颜色图例信息可能与绘图引擎 1.0 不同。
- 饼图在交互后导出图片时，图例点选状态及联动状态的保留方式可能与绘图引擎 1.0 不同。
切换建议
启用绘图引擎 2.0 前，建议完成以下检查：
- 选择包含常用图表类型和复杂配置的核心仪表板进行验证。
- 对比图表的标签、坐标轴、图例、颜色、工具提示和布局。
- 验证图例点选、悬停、钻取等常用交互。
- 检查图表和仪表板的图片、PDF 等导出结果。
- 根据验证结果调整图表尺寸、标签密度、颜色和样式配置。
